1569001,

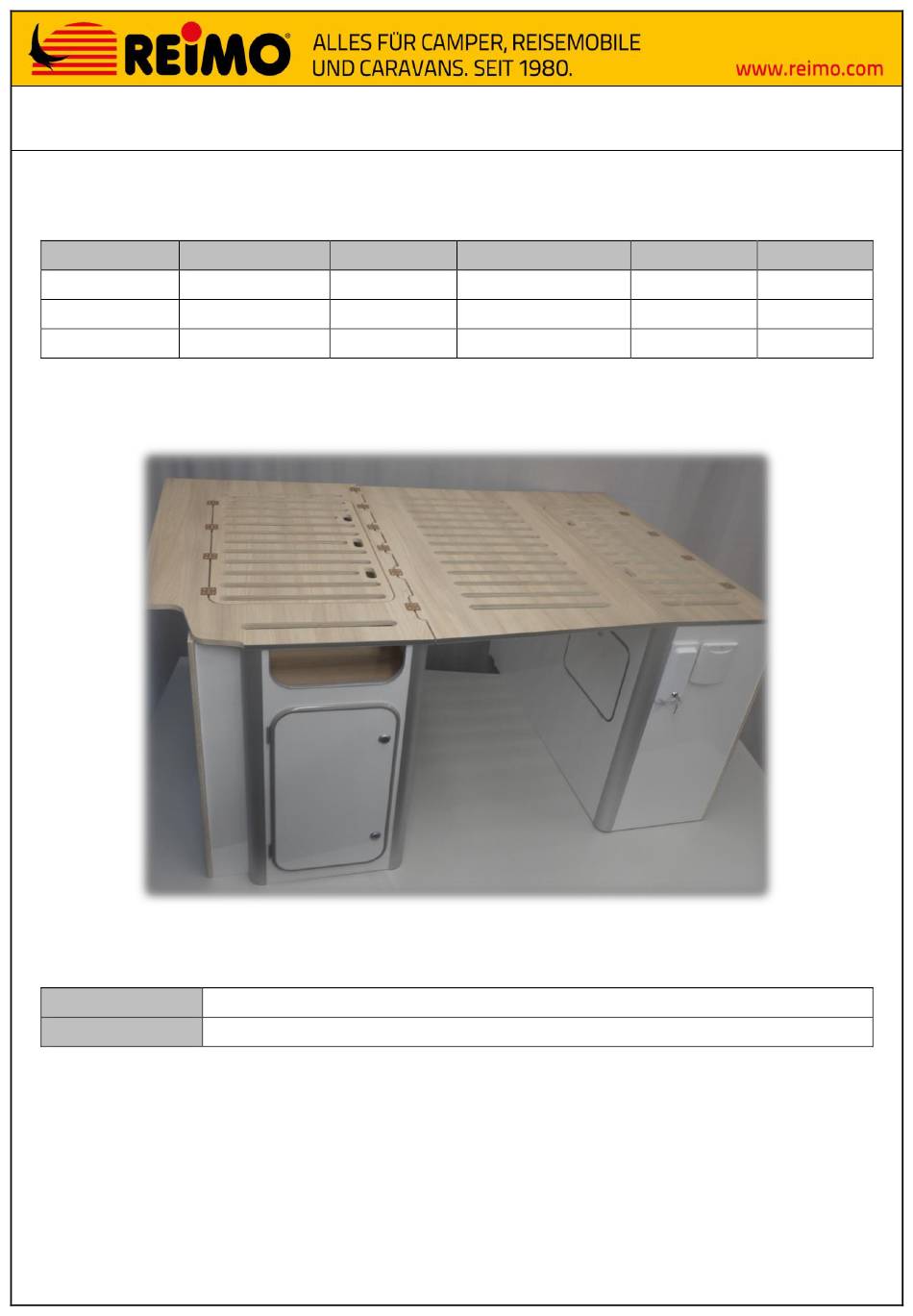

DE: Montageanleitung Heckausbau Querbett
Fahrzeugzuordnung
Marke
Modell
Mercedes-Benz
Sprinter
Mercedes-Benz
Sprinter
Volkswagen
Crafter
Technische Daten
Abmessungen
Länge 1810 mm x Breite 1300 mm x Höhe 845 mm
Masse des Möbels
77,2 kg
W0003136-001_00
Typ
Produktionszeitraum
BR 906
2006 - 20018
BR 907
Ab 2018
2006 – 2016
1
01.03.2023 11:09
Länge [mm]
Höhe [mm]
5926
Universal
5932
Universal
5905
Universal
1/6
Werbung
Verwandte Anleitungen für Reimo 1569001
Inhaltszusammenfassung für Reimo 1569001
- Seite 1 1569001, DE: Montageanleitung Heckausbau Querbett Fahrzeugzuordnung Marke Modell Produktionszeitraum Länge [mm] Höhe [mm] Mercedes-Benz Sprinter BR 906 2006 - 20018 5926 Universal Mercedes-Benz Sprinter BR 907 Ab 2018 5932 Universal 2006 – 2016 Volkswagen Crafter 5905 Universal Technische Daten Abmessungen Länge 1810 mm x Breite 1300 mm x Höhe 845 mm...
- Seite 2 1 Notwendiges Material • Weißleim in Dosierflasche 2 Notwendiges Zubehör • 15096 GFK-Bettverbreiterung links 3 Benötigte Werkzeuge Akkuschrau- Gummiham- Gehrungs- Spiralbohrer Cutter PZ 1 und PZ schere AW 20 2,5 mm 4 Übersicht 4.1 Holzteile linke Seite Abb. 4-1: Übersicht der Holzteile linke Seite [A0004153-000-00_02] Objekt Bezeichnung Objekt...
- Seite 3 4.2 Holzteile rechte Seite Abb. 4-2: Übersicht der Holzteile rechte Seite [A0004153-000-00_02] Objekt Bezeichnung Rückwand Front Klappe Abdeckplatte Abdeckplatte Stirnseite hinten Mittelseite klein Zwischenwand Stirnseite vorne Wassertank Boden Klappe Front 4.3 Beschläge Objekt Bezeichnung Objekt Bezeichnung Spezialwerkzeug für Cabineo-Verbinder Alu-Eckprofil Lippenumleimer Türband spezial Türumleimer...
- Seite 4 5 Zusammenbau 5.1 Zusammenbau linke Seite 1. Alle Cabineo- (13) und Topfverbinder (37) einschlagen 2. Front (14) mit den Fräsungen nach oben auf ebene saubere Arbeitsfläche legen 3. Mittelseite (10), Boden hinten (13) und Heizungsboden (4) mit Zapfen positionieren und mit Pan-Head- Schrauben 3,5 x 20 und Topfverbinden (37) mit der Front verschrauben, Teile, untereinander mit Senk- kopfschrauben 3,5 x 45 in den vorgebohrten Löchern verschrauben 4.
- Seite 5 18. Tür Front (8) und dazugehörigen Ausschnitt in der Front (14) mit Nasenumleimer silber versehen 19. Topfbänder (15) and der Tür Front (8) in den entsprechenden Bohrungen mit Senkkopfschraube 3,5x16 verschrauben 20. Kreuzmontageplatten (16) mit der Abschrägung zur Korpuskante an der vorderen Stirnseite (5) fest- schrauben, Senkkopfschraube 3,5 x 16 verwenden 21.
- Seite 6 4. Schließplatten 6mm (6) mit Pan-Head-Schrauben 3,5 x 16 in markierten Löchern oberhalb der Türöff- nungen anschrauben, so dass Schließplatten in die Öffnungen ragen, Nasenumleimer an der entspre- chenden Stelle mit dem Cutter bündig machen 5. An der Querseite der Front (24) ohne Zapfenlöcher Alu-Eckprofil (9) aufschieben und bündig mit Pan- Head-Schrauben 3,5 x 16 verschrauben 6.
