TI01663F/00/DE/03.24-00
71658919
2024-05-31
Products
Technische Information

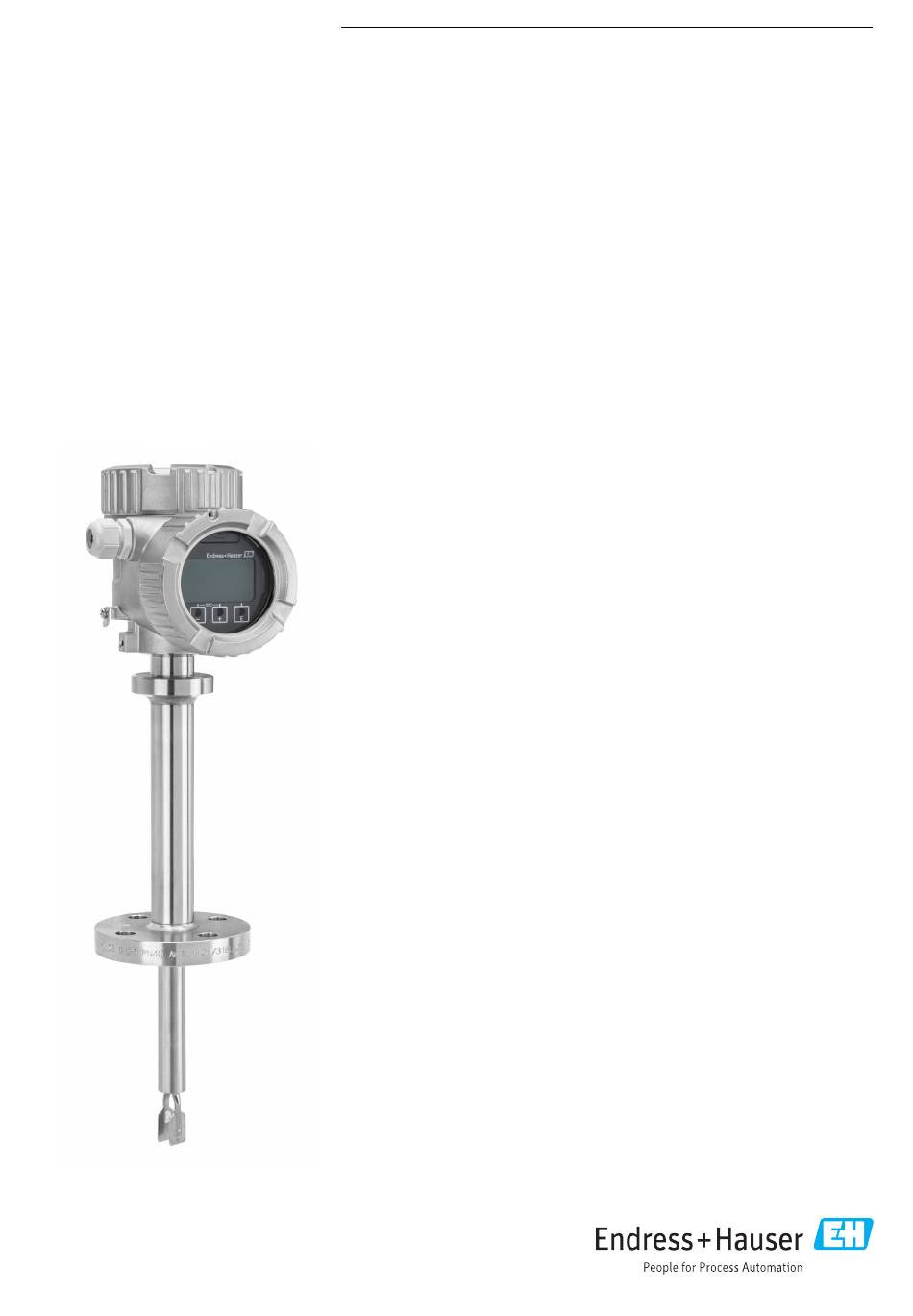

Liquiphant FTL64
Vibronik
HART
Grenzschalter für Flüssigkeiten in Hochtempera-
tur-Anwendungen
Anwendungsbereich
• Grenzschalter für alle Flüssigkeiten, für Minimum- oder Maximum-Detektion in
Tanks, Behältern und Rohrleitungen, auch im explosionsgefährdeten Bereich
• Insbesondere für Hochtemperatur-Anwendungen mit bis zu 280 °C (536 °F) geeig-
net
• Schwinggabel und Prozessanschluss mit hochkorrosionsbeständigem Werkstoff
AlloyC22 (2.4602) und PFA (leitfähig)-beschichtete Version für sehr aggressive
Medien verfügbar
• Prozesstemperaturbereich: –60 ... +280 °C (–76 ... +536 °F)
• Drücke bis 100 bar (1 450 psi)
• Viskositäten bis 10 000 mPa⋅s
• Idealer Ersatz für Schwimmerschalter, die zuverlässige Funktion wird nicht beein-
flusst durch Strömungen, Turbulenzen, Luftblasen, Schaum, Vibration, Feststoffan-
teile oder Ansatz.
Vorteile
• Zugelassen für Sicherheitssysteme mit Anforderungen an die funktionale Sicher-
heit bis SIL2/SIL3 gemäß IEC 61508
• Höchste Sicherheit durch eingeschweißte gasdichte Durchführung, auch bei
Beschädigung des Sensors
• Funktionssicherheit: Überwachung der Schwingfrequenz der Schwinggabel
• Heartbeat Technology über Fieldcare/DTM und die kostenlose iOS/Android
SmartBlue-App
• Mit Bluetooth® wireless technology
