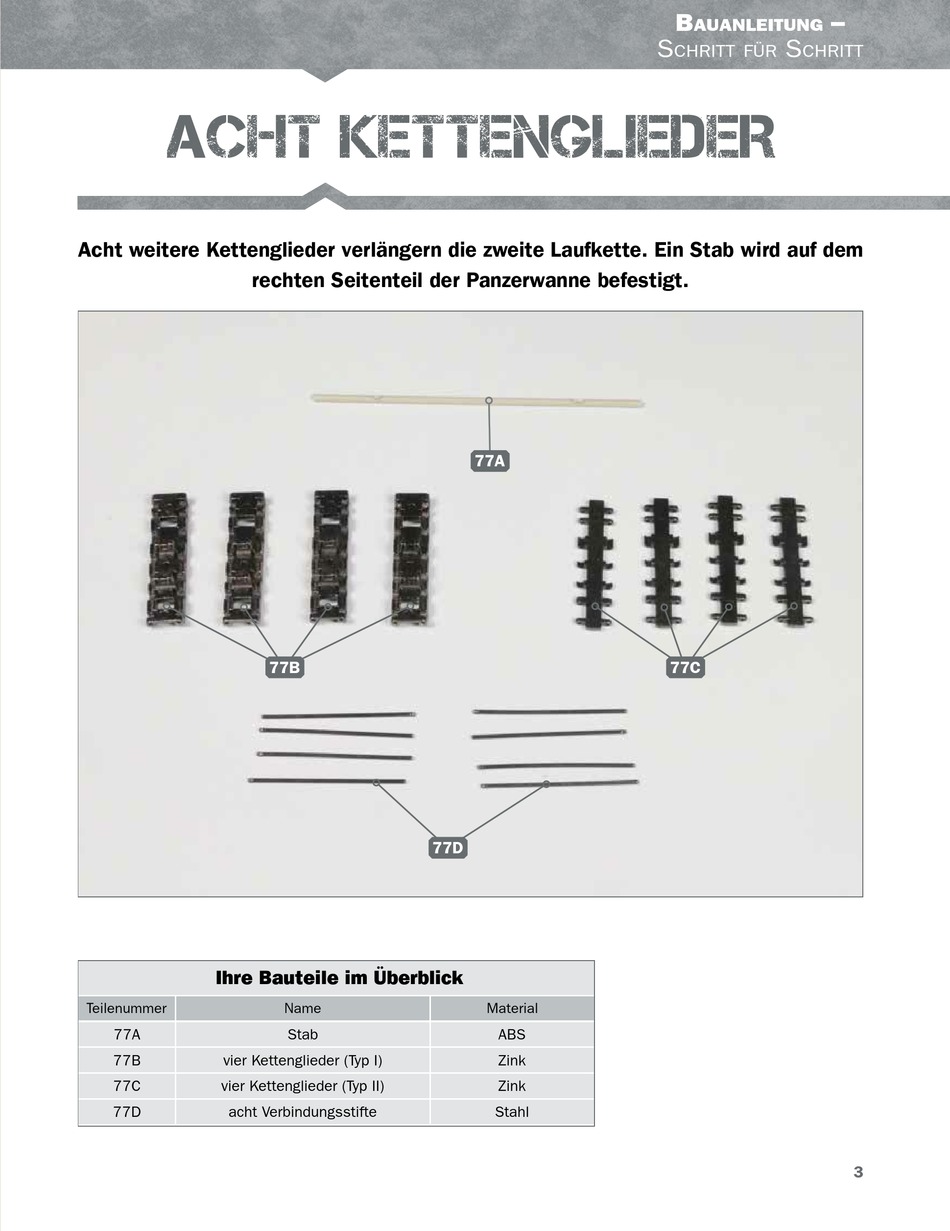

ACHT KETTENGLIEDER
Acht weitere Kettenglieder verlängern die zweite Laufkette. Ein Stab wird auf dem
rechten Seitenteil der Panzerwanne befestigt.
Ihre Bauteile im Überblick
Teilenummer
77A
77B
vier Kettenglieder (Typ I)
77C
vier Kettenglieder (Typ II)
77D
acht Verbindungsstifte
77B
77D
Name
Stab
77A
Material
ABS
Zink
Zink
Stahl
B
–
auanleitung
S
S
chritt für
chritt
77C
3
Werbung
Verwandte Anleitungen für Hachette Konigstiger
Inhaltszusammenfassung für Hachette Konigstiger
- Seite 1 – auanleitung chritt für chritt ACHT KETTENGLIEDER Acht weitere Kettenglieder verlängern die zweite Laufkette. Ein Stab wird auf dem rechten Seitenteil der Panzerwanne befestigt. Ihre Bauteile im Überblick Teilenummer Name Material Stab vier Kettenglieder (Typ I) Zink vier Kettenglieder (Typ II) Zink acht Verbindungsstifte Stahl...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Kettenglieder für die zweite Laufkette Fügen Sie jeweils ein Kettenglied 77B und 77C Verlängern Sie den Kettenabschnitt um jeweils ein zusammen und sichern Sie die beiden mit einem Kettenglied 77B und 77C, das Sie mit je einem Verbindungsstift 77D.
- Seite 3 – auanleitung chritt für chritt SCHRITT 2 Anbringen des Stabs Legen Sie das Oberteil der Panzerwanne auf Ihre Arbeits- platte. Nehmen Sie den Stab 77A und versehen Sie seine beiden Zapfen mit etwas Sekunden- kleber. Führen Sie diese zu den zwei Aussparungen am Seitenteil der Panzerwanne, auf die die Pfeile weisen.
