- Seite 1 Bedienungshandbuch Spannungs- und Frequenzrelais zur Überwachung nach VDE V 0126-1-1 Software-Version: D313 V3.1x Mit Sicherheit Spannung TGH1431de/01.2010...
- Seite 2 Dipl.-Ing. W. Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender-de.com Web: http://www.bender-de.com © Dipl.-Ing. W. Bender GmbH & Co. KG Alle Rechte vorbehalten.
- Seite 3 Inhaltsverzeichnis 1. Das Bedienungshandbuch effektiv nutzen ..........5 Hinweise zur Benutzung ................5 2. Sicherheit ......................7 Allgemeines ......................7 Bestimmungsgemäße Verwendung ............7 Elektrofachkraft ....................7 Sicherheitshinweise zum Arbeiten an elektrischen Anlagen ..8 3. Funktion ......................9 Gerätemerkmale ....................9 Funktionsbeschreibung ................
- Seite 4 Inhaltsverzeichnis 4.1.1 Montage auf Hutschiene ................17 4.1.2 Schraubbefestigung ..................17 Das Gerät verdrahten ................... 18 Inbetriebnahme und Werkseinstellung ..........21 5. Bedienung und Einstellung ................. 23 Bedienoberfläche kennenlernen ............. 23 Standarddisplayanzeigen verstehen ............25 Tasten und Tastenfunktionen kennenlernen ........26 Werte abfragen ....................
- Seite 5 1. Das Bedienungshandbuch effektiv nutzen 1.1 Hinweise zur Benutzung Dieses Bedienungshandbuch richtet sich nur an Elektrofachkräfte und muss stets in unmittelbarer Nähe des Geräts aufbewahrt werden. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstel- len und Hinweise im Bedienungshandbuch zu erleichtern, haben wir wichtige Hinweise und Informationen mit Symbolen gekennzeichnet.
- Seite 6 Das Bedienungshandbuch effektiv nutzen TGH1431de/01.2010...
- Seite 7 Bestandteil der Gerätedokumentation sind neben diesem Bedienungs- handbuch die beiliegenden „Wichtigen sicherheitstechnischen Hinweise für Bender-Produkte“. 2.2 Bestimmungsgemäße Verwendung Die Spannungsrelais VMD422 und VMD422H überwachen nach VDE V 0126-1-1 3(N)AC-Netze auf Unter- und Überspannung sowie auf Unter- und Überfrequenz. Das VMD422 benötigt eine separate Versorgungsspannung U Das VMD422H versorgt sich aus dem zu überwachenden Netz.
- Seite 8 Sicherheit 2.4 Sicherheitshinweise zum Arbeiten an elektrischen An- lagen Bei Berührung spannungsführender Teile besteht unmit- telbare Lebensgefahr durch elektrischen Strom! Alle Ar- beiten an elektrischen Anlagen sowie Arbeiten zum Einbau, zur Inbetriebnahme und Arbeiten während des Betriebs des Gerätes dürfen nur durch Elektrofachkräfte durchgeführt werden! Lebensgefahr durch elektrischen Strom! Nicht fachgerecht durchgeführte Arbeiten an elek-...
- Seite 9 VMD422H versorgt sich aus der zu überwachenden Spannung U Überwachung von Unter- und Überspannung sowie Unter- und Über- frequenz in 3(N)AC-Systemen: VMD422 = AC 0...500 V / AC 0...288 V VMD422H = AC 70...500 V / AC 70...288 V Überwachung der Überspannung U2 durch Mittelung des jeweils aktu- ellsten 10-Minuten-Messintervalls Überwachung von Asymmetrie, Phasenausfall und Phasenfolge...
- Seite 10 Funktion 3.2 Funktionsbeschreibung Die Geräteversion VMD422H bezieht ihre Versorgungsspannung U tern aus der zu überwachenden Nennspannung U Nach Anlegen der Versorgungsspannung startet die Anlaufverzögerung t. Während dieser Zeit wird über Alarm-LEDs und Relais ein Alarm aus- gegeben. Änderungen der gemessenen Spannung und Frequenz haben in dieser Zeit t keinen Einfluss auf die Alarm-LEDs und auf den Schalt- zustand der Alarm-Relais.
- Seite 11 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Dis- play zeigt einen Fehlercode (E01...E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.5 Fehlerspeicher M Er kann aktiviert, deaktiviert oder in den Continuous-Mode (con) ge- schaltet werden.
- Seite 12 Funktion mehr bedienen können, wenden Sie sich bitte an info@bender-service.com. 3.2.10 Werkseinstellung FAC Nach Aktivieren der Werkseinstellung werden alle geänderten Einstel- lungen auf den Auslieferungszustand zurückgesetzt. 3.2.11 Löschbarer Historienspeicher HiS In diesem Speicher wird der erste auftretende Alarmwert registriert. Fol- ge-Alarme überschreiben diesen „alten“...
- Seite 13 Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt wäh- rend der S.AL-Phase: S.AL Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt nach der S.AL-Phase: S.AL Bei den Geräten VMD422 / VMD422H ist die Funktion Alarm bei Gerätestart dauerhaft aktiviert. Sie kann nicht über das Menü abgeschaltet werden TGH1431de/01.2010...
- Seite 14 Funktion TGH1431de/01.2010...
- Seite 15 4. Montage, Anschluss und Inbetriebnahme Lebensgefahr durch elektrischen Strom! Montagebe- reich vor der Montage stets spannungsfrei schalten und Angaben zu Nennanschluss- und Speisespannung ge- mäß technischem Datenblatt beachten! TGH1431de/01.2010...
- Seite 16 Montage, Anschluss und Inbetriebnahme 4.1 Das Gerät montieren Zubehör/ Accessory 36 mm Abb. 4.1: Maßbild, Skizze für Schraubbefestigung VMD422 TGH1431de/01.2010...
- Seite 17 Montage, Anschluss und Inbetriebnahme Zubehör/ Accessory Abb. 4.2: Maßbild, Skizze für Schraubbefestigung VMD422H 4.1.1 Montage auf Hutschiene 1. Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. 4.1.2 Schraubbefestigung 1.
- Seite 18 Montage, Anschluss und Inbetriebnahme 4.2 Das Gerät verdrahten Verdrahten Sie das VMD422 gemäß Anschlussplan. Beachten Sie die Skizze für den Leiter- Anschluss an Federklemmen. Klemme Anschlüsse Anschluss an die Ver- A1, A2 sorgungsspannung U Anschluss an das zu L1, L2, L3, (N) überwachende System...
- Seite 19 Montage, Anschluss und Inbetriebnahme Verdrahten Sie das VMD422H gemäß Anschlussplan. Beachten Sie die Skizze für den Leiter- Anschluss an Federklemmen. Klemme Anschlüsse Anschluss an das zu L1, L2, L3, (N) überwachende System 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2 Abb.
- Seite 20 Praxisbeispiel: Einsatz in einer Photovoltaikanlage VMD422 Abb. 4.5: VMD422-D2 in Photovoltaikanlage. Schließen Sie die Klemmen A1/A2 und L1/L2/L3 des VMD422 an das zu überwachende System immer netzseitig (nicht an die Wechselrichter- Seite des Trennrelais) an. Das VMD422H versorgt sich aus dem zu überwachenden System. Die Klemmen A1 und A2 entfallen.
- Seite 21 Montage, Anschluss und Inbetriebnahme 4.3 Inbetriebnahme und Werkseinstellung Sachschäden durch unsachgemäßen Anschluss des Ge- räts! Vor Inbetriebnahme immer den ordnungsgemäßen Anschluss des Geräts überprüfen! Unterspannung < U: 184 V Überspannung > U1: 264 V Überspannung > U2 (10 Min): 253 v Hysterese U: Unterfrequenz <...
- Seite 22 Montage, Anschluss und Inbetriebnahme TGH1431de/01.2010...

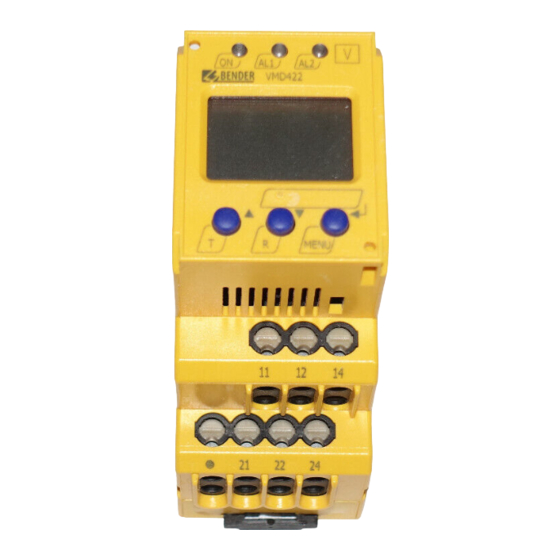

- Seite 23 5. Bedienung und Einstellung 5.1 Bedienoberfläche kennenlernen Ele- Gerätefront Funktion ment Betriebs-LED, grün Menüpunkt LEd deaktiviert: AL1, LED Alarm 1 leuchtet (gelb): Ansprechwert > U überschritten LED Alarm 2 leuchtet (gelb): Ansprechwert < U unterschritten AL1 AL2 Menüpunkt LEd deaktiviert: Beide LEDs leuchten bei Erreichen der Frequenz-Ansprechwerte <...
- Seite 24 Bedienung und Einstellung Ele- Gerätefront Funktion ment Reset-Taste (> 1,5 s): Löschen des Fehlerspeichers; Abwärts-Taste (< 1,5 s): Menüpunkte/Werte MENU, MENU-Taste (> 1,5 s): Start des Menübetriebs; Enter-Taste (< 1,5 s): Bestätigen von Menü-Punkt, Unter- menü-Punkt und Wert. Enter-Taste (> 1,5 s): Zurück zur nächst höheren Menü- Ebene.
- Seite 25 Bedienung und Einstellung 5.2 Standarddisplayanzeigen verstehen Abb. 5.1: Standardanzeigen ANZEIGE AUSSENLEITER L1-L3: ANZEIGE SPANNUNGSART: Zeigt die aktiven Außenleiter an. Zeigt die Spannungsart an ANZEIGE ASYMMETRIE: PASSWORTSCHUTZ AKTIVIERT: Zeigt Asymmetrie in % an. Zeigt aktivierten Passwortschutz ANZEIGE NEUTRALLEITER: Neutralleiter ist aktiv. ANZEIGE BETRIEBSART: ANZEIGE PHASENFOLGE: Zeigt die Betriebsart von K1/K2 an;...
- Seite 26 Bedienung und Einstellung 5.3 Tasten und Tastenfunktionen kennenlernen Aus der nachfolgenden Tabelle können Sie die Funktionen der Tasten bei der Navigation auf dem Display, der Navigation durch das Menü und beim Vornehmen von Einstellungen entnehmen. Ab dem Kapitel 5.4 Werte abfragen wird das Drücken der Tasten nur noch durch das jewei- lige Tastensymbol dargestellt.
- Seite 27 Bedienung und Einstellung 5.4 Werte abfragen In der Werkseinstellung wird standardmäßig die Strangspannung zwi- schen L1 und N angezeigt. Durch Betätigen der Tasten AUFWÄRTS oder ABWÄRTS kann die Strangspannung zwischen L2 und N, L3 und N so- wie die Asymmetrie, die Netzfrequenz, die Phasenfolge sowie der Mit- telwert von U2 abgefragt werden.
- Seite 28 Bedienung und Einstellung Abfrage Displayanzeige 7. Asymmetrie abfragen 8. Anzeige wechseln 9. Netzfrequenz abfragen 10. Anzeige wechseln 11. Phasenfolge abfragen 12. Anzeige wechseln 13. Mittelwert von U2 abfragen TGH1431de/01.2010...
- Seite 29 Bedienung und Einstellung 5.5 Selbsttest manuell starten Es besteht die Möglichkeit, den im Kapitel 3.2.2 Selbsttest, automatisch beschriebenen Selbsttest manuell zu starten. Während des Selbsttests werden interne Funktionsstörungen ermittelt und als Fehlercode auf dem Display angezeigt. Die Alarm-Relais werden dabei nicht geprüft. Um den Selbsttest manuell zu starten: 1.
- Seite 30 Bedienung und Einstellung 5.8.2 Menüpunkte auswählen Durch Drücken der Taste MENU länger als 1,5 Sekunden wird das Menü aufgerufen. Es stehen Menüpunkte für verschiedene Einstellungen zur Verfügung. Einige Menüpunkte haben wiederum mehrere Untermenü- punkte. Mit den Tasten AUFWÄRTS/ABWÄRTS kann zwischen den Menüpunkten navigiert werden.
- Seite 31 Bedienung und Einstellung Menüpunkt/Taste zum Beschreibung/Einstellbare Parameter Aufrufen 3. Tasten AUFWÄRTS/ABWÄRTS drücken, um den Menüpunkt zu wechseln. Gerätesteuerung parametrieren Messmethode auswählen 3 Ph oder 3 n Passwortschutz ein- oder ausschalten, Passwort ändern Werkseinstellung wiederherstellen Servicemenü SyS gesperrt 4. Tasten AUFWÄRTS/ABWÄRTS drücken, um den Menüpunkt zu wechseln.
- Seite 32 Bedienung und Einstellung 5.8.3 Einstellungen im Menüpunkt AL vornehmen 1. Menüpunkt AL auswählen. 2. Parameteränderung gemäß Abbildung vornehmen (ggf. Passwort ein- geben). 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Menüpunkt Anzeige Para- Untermenüpunkt...
- Seite 33 Bedienung und Einstellung Menüpunkt Anzeige Para- Untermenüpunkt Param. aktivieren/ Param. ändern/ meterwert än- auswählen deaktivieren übernehmen dern 7. Hysterese der Spannungsan- sprechwerte einstellen 8. Untermenü- punkt wech- seln 9. Ansprech- wert Unter- frequenz einstellen 10. Untermenü- punkt wech- seln 11. Ansprech- wert Überfre- quenz einstellen...
- Seite 34 Bedienung und Einstellung 5.8.4 Einstellungen im Menüpunkt out vornehmen 1. Menüpunkt out auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Menüpunkt Param. aktivieren/ Anzeige Para- Untermenüpunkt Param.
- Seite 35 Bedienung und Einstellung Menüpunkt Param. aktivieren/ Anzeige Para- Untermenüpunkt Param. ändern/ deaktivieren/um- meterwert än- auswählen übernehmen stellen dern 4. LEDs AL1/ AL2 zeigen Alarmzu- stand von K1/ 5. Untermenü- punkt wech- seln 6. Zurück zum Menüpunkt out wechseln TGH1431de/01.2010...
- Seite 36 Bedienung und Einstellung 5.8.5 Einstellungen im Menüpunkt t vornehmen 1. Menüpunkt t auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Menüpunkt Anzeige Para- Untermenüpunkt Param.
- Seite 37 Bedienung und Einstellung 5.8.6 Einstellungen im Menüpunkt SEt vornehmen 1. Menüpunkt SEt auswählen. 2. Parameteränderung gemäß Abbildung vornehmen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, nach Parameteränderung Taste ENTER länger als 1,5 Sekunden drücken. Param. aktivieren/ Anzeige Para- Menüpunkt Untermenüpunkt...
- Seite 38 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Menüpunkt Untermenüpunkt Param. ändern/ deaktivieren/um- meterwert än- auswählen übernehmen stellen dern 5. Passwort- schutz deakti- vieren 6. Passwort- schutz akti- vieren 7. Untermenü- punkt wech- seln TGH1431de/01.2010...
- Seite 39 Bedienung und Einstellung Param. aktivieren/ Anzeige Para- Menüpunkt Untermenüpunkt Param. ändern/ deaktivieren/um- meterwert än- auswählen übernehmen stellen dern 8. Werkseinstel- lung wieder- herstellen Auf dem Display erscheint der Schriftzug „run“ und das Gerät wird automatisch auf Werkseinstellung zurückgesetzt 9. Untermenü- punkt wech- seln 10.
- Seite 40 Bedienung und Einstellung 5.8.8 Fehlerspeicher im Menüpunkt HIS abfragen und löschen 1. Menüpunkt HIS auswählen. 2. Zum Löschen des Fehlerspeichers Clr anfahren und mit ENTER bestäti- gen. 3. Um wieder zurück auf die Ebene der Menüpunkte zu springen, Taste ENTER länger als 1,5 Sekunden drücken. Fehleranzeige /Untermenü- Menüpunkt HiS punkt...
- Seite 41 Bedienung und Einstellung Fehleranzeige /Untermenü- Menüpunkt HiS punkt 9. Frequenzfehler abfragen 10. Fehleranzeige wechseln 11. Mittelwert anzeigen (auch L2 bzw. L3 möglich) 12. Fehleranzeige wechseln 13. Fehlerspeicher löschen 14. Fehleranzeige wechseln 15. Zurück zum Menüpunkt HiS wechseln TGH1431de/01.2010...
- Seite 42 Bedienung und Einstellung TGH1431de/01.2010...
- Seite 43 Sichere Trennung (verstärkte Isolierung) zwischen. (A1, A2) - (N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24) Spannungsprüfung nach IEC 61010-1: VMD422 und VMD422H: (N, L1, L2, L3) - (A1, A2), (11, 12, 14) ......................3,32 kV (N, L1, L2, L3) - (21, 22, 24) ..........................
- Seite 44 Technische Daten Überspannung > U1 (Alarm 1) (Messmethode: 3Ph/3n ) ....AC 423..460 V/244...264 V (3n: AC 264 V)* Überspannung > U2 (Alarm 1) (Messmethode: 3Ph/3n ) ....AC 440..460 V/253...264 V (3n: AC 253 V)* Überspannung U2 ...................... 10-Minuten-Mittelwertbildung Schrittweite U ................................
- Seite 45 Technische Daten Schaltglieder Anzahl ............................2 x 1 Wechsler (K1, K2) Arbeitsweise K1/K2, fest ........................Ruhestrom n.c................K1: (Unterspannung < U, Überspannung > U1, Asymmetrie Asy, ..................Unterfrequenz < Hz, Überfrequenz > Hz, Ruhestrom n.c.)* ..........K2: ( Gerätefehler Err, Unterspannung < U, Überspannung > U1, Asymmetrie Asy, ......
- Seite 46 Entflammbarkeitsklasse........................... UL94 V-0 Schnellbefestigung auf Hutprofilschiene ....................... IEC 60715 Schraubbefestigung ........................ 2 x M4 mit Montageclip Software-Version ............................D313 V3.1x Gewicht VMD422............................... ≤ 150 g Gewicht VMD422H ............................≤ 240 g ( )* = Werkseinstellung 6.2 Normen, Zulassungen und Zertifizierungen...
- Seite 47 Technische Daten 6.3 Bestellangaben Nennspannung Versorgungsspannung Gerätetyp Art.-Nr. VMD422-D-2 3(N)AC 0...500 V/ AC/DC 70...300 V (Feder 288 V B 7301 0011 DC, 15...460 Hz klemmen) 40...65 Hz 3(N)AC 0...500 V/ AC/DC 70...300 V VMD422-D-2 288 V B 9301 0011 DC, 15...460 Hz 40...65 Hz...
- Seite 48 Technische Daten TGH1431de/01.2010...
- Seite 49 INDEX Aktuelle Messwerte Fehlerspeicher in der Betriebsart - Asymmetrie 27 ein, aus oder con 11 - Mittelwert von U2 abfragen Fehlerspeicher löschen 29 Funktionsbeschreibung 10 - Netzfrequenz 27 Funktionsstörung 11 - Phasenfolge 27 - Strangspannung 27 Handbuch, Zielgruppe 5 Alarm bei Gerätestart 12 Alarm-LEDs zeigen an welche Re- lais sich im Alarmzustand be- LED Alarm 1 leuchtet 23...
- Seite 50 Montage und Anschluss 15 Montageclip für Schraubmontage Passwort-Schutz 11 Reset-Taste 24 Rückfallverzögerung toff 11 S.AL 12 Selbsttest, automatisch 10 Selbsttest, manuell 10 Simulierter Alarm S.AL 12 Standarddisplayanzeigen 25 Tasten 26 Tastenfunktionen 26 Technische Daten 43 Test-Taste 23 Verzögerungszeiten 11 Werkseinstellung 12 Werte abfragen 27 TGH1431de/01.2010...
