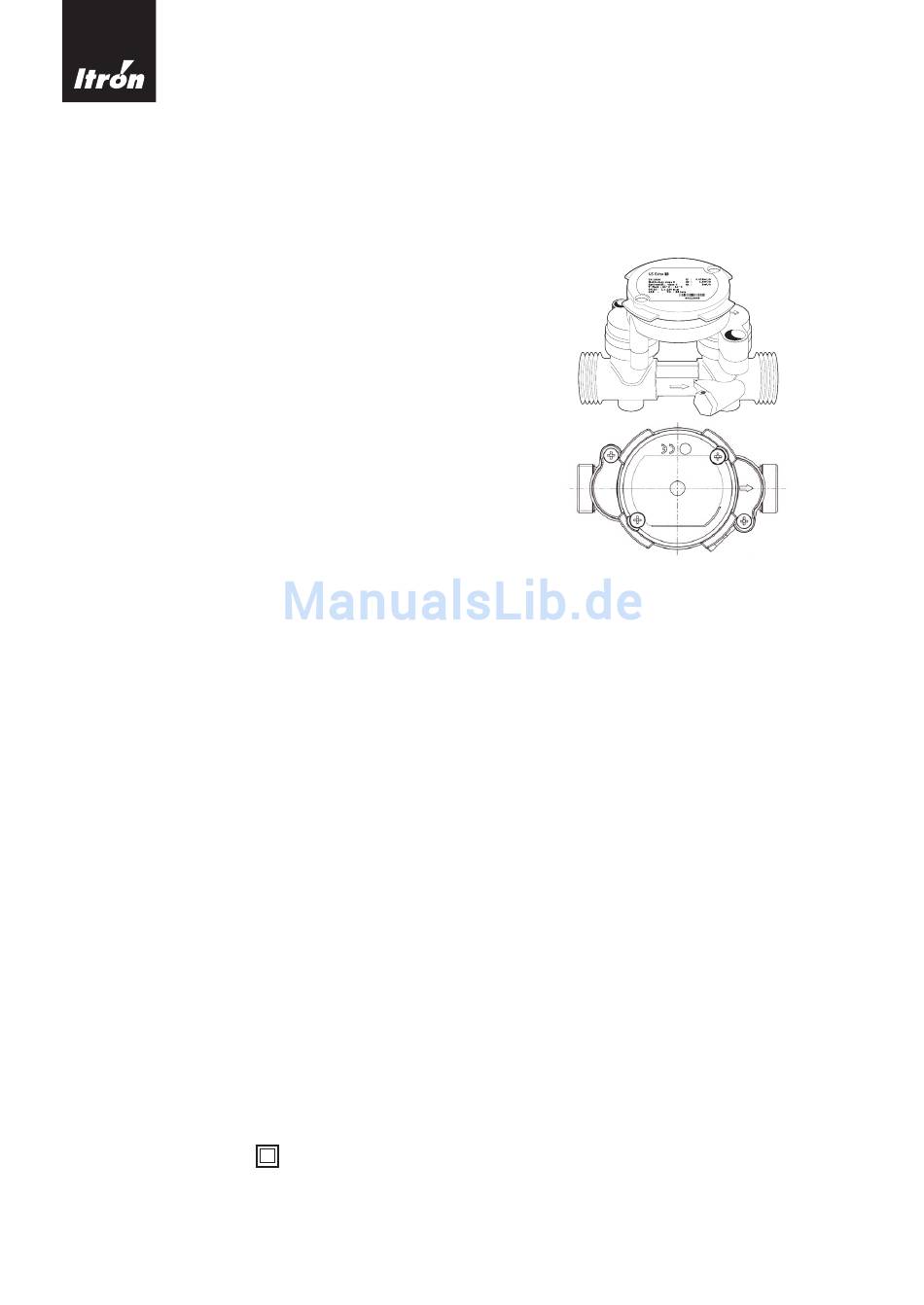

MONTAGE- UND BEDIENUNGSANLEITUNG

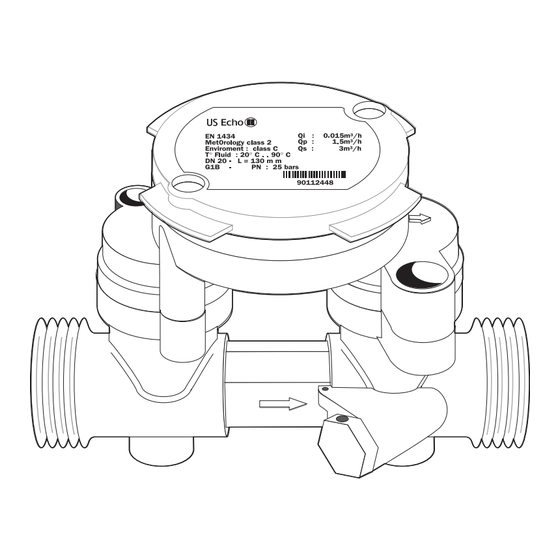

US Echo II - Ultraschall-Durchfl uss-Sensor
(z.B. Bestandteil des Systems MegaControl CF51)
LIEFERUMFANG US ECHO II:
• 1 Durchfl uss-Sensor
• 1 Beipack mit Plombiermaterial
• 1 Satz Dichtungen
• Montage- und
Bedienungsanleitung
• 1 Beipack mit M 10 x 1 Adapter für
Direktmessung und Cu-Dichtung
• optional: PulsBox zur
Spannungsversorgung
ALLGEMEINES
Der US Echo II ist ein Ultraschall-Durchfl uss-Sensor zur Messung von thermischer Energie zur wahlweisen Installation in
horizontaler oder vertikaler Einbaulage. Spezielle Kurzbaulängen für Fall- und Steigrohrinstallation sind ebenfalls lieferbar.
Der Durchfl uss- Sensor kann an beliebige Rechenwerke angeschlossen werden, deren Signaleingänge den Anschluss-
Spezifi kationen entsprechen.
Sicherheitshinweis
Heizwassernetze und Netzspannungsversorgungen werden bei hohen Temperaturen, hohen Drücken bzw. hohen Span-
nungen betrieben, die bei fehlerhaftem Umgang schwere körperliche Verletzungen verursachen können. Deshalb dürfen
die Messgeräte nur von qualifi ziertem und geschultem Personal installiert werden. Die Gehäuse der Wärmezähler sind
ausgelegt für Kaltwasser, Warmwasser und Heisswasser mit den jeweils spezifi zierten Kennwerten und unter Ausschluss
anderer Flüssigkeiten. Wurde das Zählergehäuse einer erheblichen Belastung durch Schläge, Stöße, Sturz aus mehr als
60 cm Höhe oder ähnlichem ausgesetzt, muss das Gerät ausgetauscht werden. Die Rohrleitungen müssen geerdet sein.
Die Netzspannung (Option) muss vor Öffnen des Rechenwerkes abgeschaltet werden.
CE-Zeichen und Schutzklassen
Das Messgerät US Echo II erfüllt die Anforderungen der MID 2004/22/EU Richtlinien und ist zugelassen in der Umgebungs-
klasse C (industrielle Anwendungen) entsprechend der DIN EN 1434:
• Umgebungstemperatur:
• Lagertemperatur (ohne Batterie):
• Relative Luftfeuchte:
• Höhe über NN:
• Durchfl uss-Sensor:
• EMV geschützt entsprechend EN 1434-4 (2007)
• Doppelte Schutzisolierung
• Der US Echo II erfüllt die Anforderungen der Druckgeräterichtlinie (97/23/EG) hinsichtlich der spezifi zierten
Drücke und Temperaturen.
• Elektro-Altgeräte und darin enthaltene Batterien dürfen nicht dem Hausmüll zugeführt werden.
Wir nehmen unsere Produkte nach Gebrauch zur fachgerechten Entsorgung kostenlos zurück.
+ 5°C ... +55°C (Innenrauminstallation)
-10°C ... +60°C
< 95 %
< 2.000 m
IP 66/67
(Schutzklasse II nach EN 61010-1 (2011))
