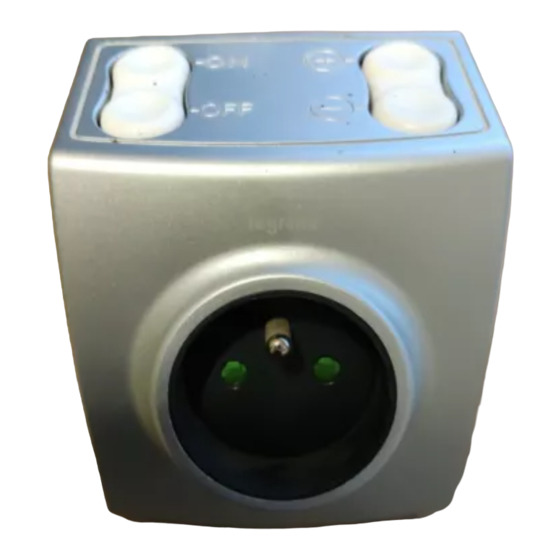

Prisinter-variateur mobile radio
882 08 / 72
Caractéristiques
±
Tension
100 - 240 V
Fréquence
50 - 60 Hz
Fréquence RF
868,3 MHz
environ 200 m
Portée
en champ libre
+ 5°C à + 45°C
Branchement
882 08
Charges
110 V
250 W
230 V
500 W
Lampe incandescente
Lampe halogène
Protection par dispositif électronique :
En cas de court-circuit ou de très forte surcharge, la prisinter-variateur
mobile radio se met hors service. Après élimination du défaut, le produit
est à nouveau fonctionnel.
882 72
2
250 W
500 W
Configuration d'usine
A la première mise sous tension
l'appui sur les touches ON, OFF ,
+ ou - commande la charge qui
est branchée sur la prise.
La prisinter-variateur mobile radio
peut être commandée aussi par
des produits courants porteurs
(PLC) de la famille éclairage à travers
l'interface RF/PLC réf. 036 06.
(1)
Un appui sur la touche LEARN
de l'émetteur ou du récepteur
annule cette fonctionnalité.
(1) Touche de programmation ou
apprentissage
