Art.-Nr. : FM-GATE-IP
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

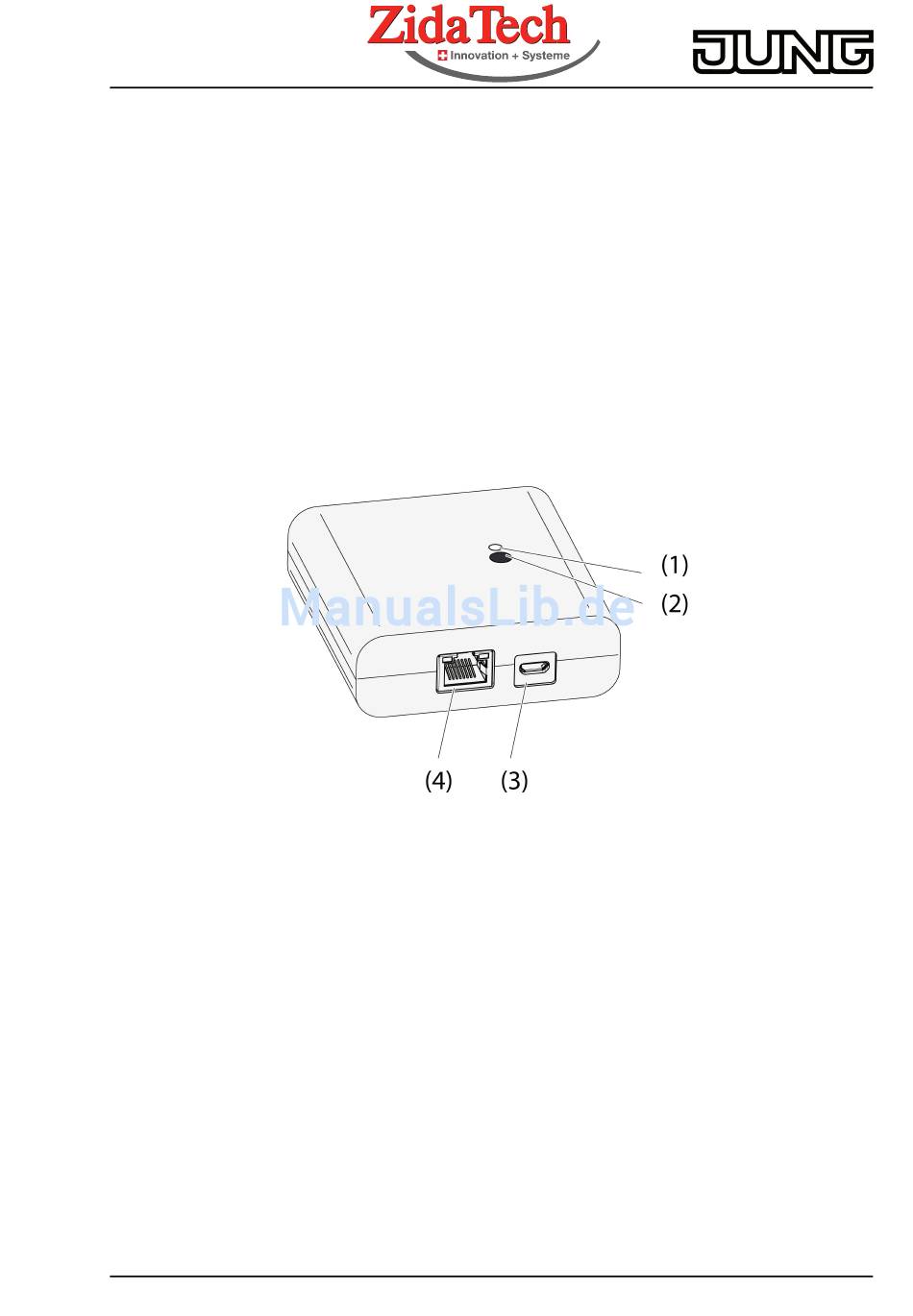

2 Geräteaufbau
(1) Status-LED
(2) Taste Update/Prog.
(3) USB-Anschluss für Spannungsversorgung
(4) Ethernet-Anschluss
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit
der Wahl des Montageortes kann die Reichweite optimiert werden.
Dieses Gerät entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EG.
Konformitätserklärung und weiterführende Informationen zum eNet-System finden Sie auf
unserer Internetseite.
Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden.
82589503
J:0082589503
Art.-Nr. ZidaTech 500.600.075
Bild 1: Gateway
1/8
27.03.2014
