Montageanleitung
Streamline Seats
Modell „Pace" mit Scharnier hinten
(Vespa Largeframe Oldie)

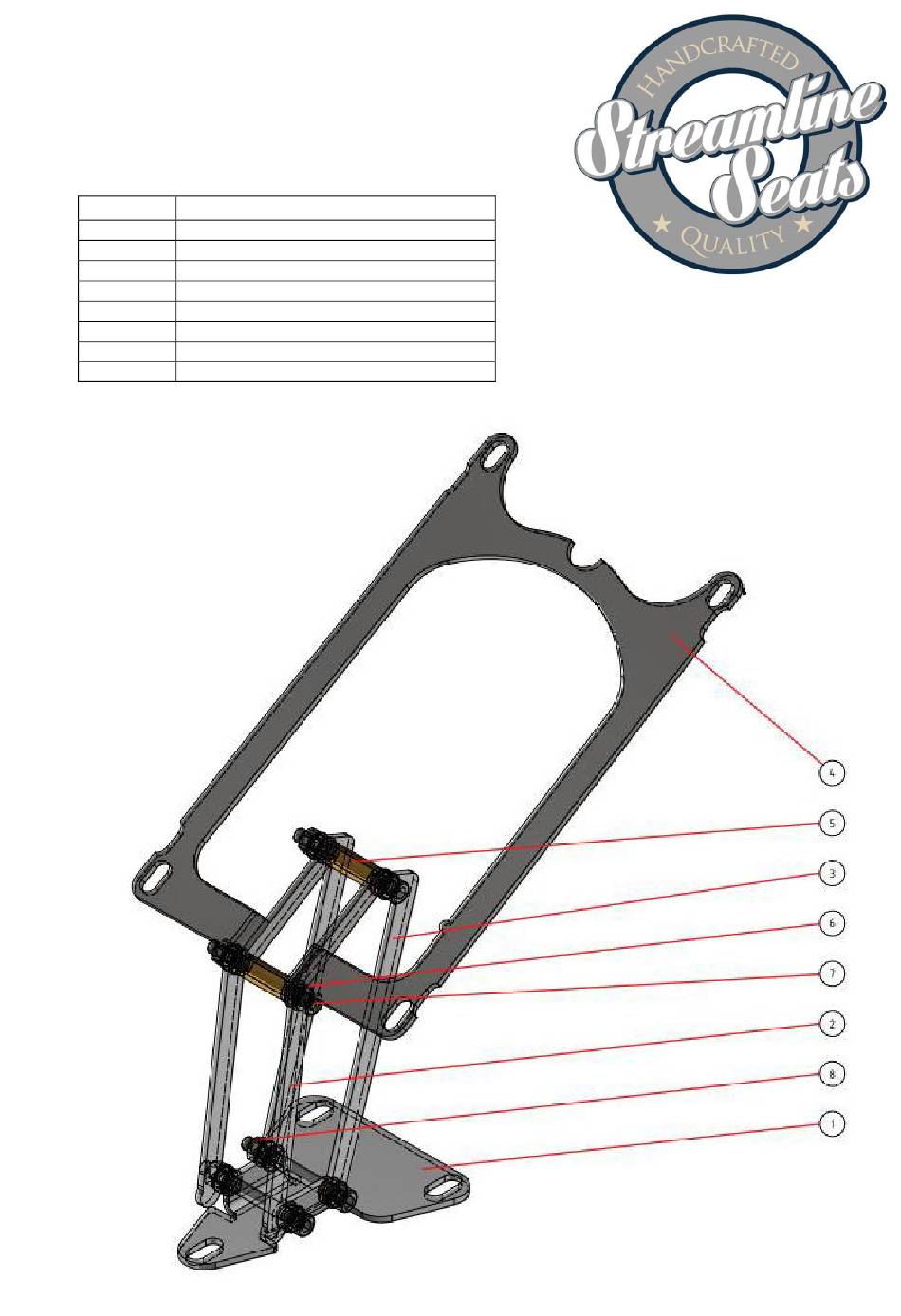

Scharnier
Position Bauteil
1
1 x Rahmenplatte
2
2 x Hebel kurz mit Anschlag
3
2 x Hebel lang
4
1 x Sitzbankplatte
5
2 x Distanzhülse 26 mm
6
16 x Messing Unterlegscheibe für M6
7
4 x Inbusschraube M6x55
8
4 x Selbstsichernde Mutter M6
Werbung
Verwandte Anleitungen für Streamline Seats Pace
Inhaltszusammenfassung für Streamline Seats Pace
- Seite 1 Montageanleitung Streamline Seats Modell „Pace“ mit Scharnier hinten (Vespa Largeframe Oldie) Scharnier Position Bauteil 1 x Rahmenplatte 2 x Hebel kurz mit Anschlag 2 x Hebel lang 1 x Sitzbankplatte 2 x Distanzhülse 26 mm 16 x Messing Unterlegscheibe für M6...
- Seite 2 Lieferumfang Scharnier 1 x Rahmenplatte 1 x Sitzbankplatte 2 x Hebel kurz mit Anschlag 2 x Hebel lang 4 x Inbusschraube M6x55 4 x Selbstsichernde Mutter M6 16 x Messing Unterlegscheibe für M6 2 x Metall-Distanzhülse 26 mm Zusammenbau Scharnier Schritt 1: Die beiden kurzen Hebel mit einer M6x55 Inbusschraube, jeweils vier Messingscheiben sowie einer...
- Seite 3 Schritt 2: Hinten die beiden langen Hebel mit einer M6x55 Inbusschraube, jeweils vier Messingscheiben sowie einer selbstsichernden Mutter M6 an der Rahmenplatte verschrauben. Ausrichtung der Hebel: siehe Bild links Schritt 3: Alle vier Hebel an der oberen Sitzbankplatte mit zwei M6x55 Inbusschrauben, jeweils drei Messingscheiben sowie einer selbstsichernden Mutter M6...
- Seite 4 Lieferumfang Sitzbank 1 x bezogene Sitzbank mit Schloss 1 x Scharnier 1 x Deckblech 2 x Schlüssel 4 x Sechskantschraube M7x20 1 x Rahmenwinkel Scharnier Largeframe 6 x Unterlegscheibe M7 2 x Gewindestift M7 2 x Mutter M7 8 x Distanzmuffe M6x20 2 x Puffer D=20, H=15 4 x Puffer D=25, H=15 6 x Unterlegscheibe M6...
- Seite 5 Schritt 4: Vier M6x20 Distanzmuffen zusammen mit den M6 Unterlegscheiben und M6 Federringen auf die vier vorderen Einpress- Gewindebolzen verschrauben. Schritt 5: Scharnier mit Hilfe der M7x20 Sechskantschrauben und Unterlegscheiben am Rahmen befestigen. Das Scharnier hinten gegebenenfalls mit entsprechenden Unterlegscheiben horizontal ausrichten.
- Seite 6 Schritt 6: Rahmenwinkel mit der M7x20 Sechskantschraube und Unterlegscheibe am Rahmen verschrauben. Ausrichtung des Winkels beachten (siehe Bild links). Winkel beim Anziehen der Schraube mit einer Zange fixieren. Schritt 7: Die beiden M7er Gewindestifte zusammen mit den M7er Muttern und Unterlegscheiben ca.
- Seite 7 Schritt 8: Sitzbank laut Bild links auf das Scharnier aufsetzen und mit den vier M6x20 Distanzmuffen und M6er Federringen verschrauben. Schritt 9: Sitzbank herunterklappen. Position der Sitzbank oder des am Rahmen angebrachten Winkels so verändern, dass die Schlosslasche beim Verriegeln unter den Rahmenwinkel greift und sich die Sitzbank abschließend nicht mehr anheben lässt.
- Seite 8 Schritt 11: Deckblech aufsetzen und zusammen mit den beiden M6x10 Inbus-Linsenschraube sowie den sechs Gummipuffern und Unterlegscheiben verschrauben. Puffer vorne: 2 x D=20 mm / H=15 mm Puffer Mitte und hinten: 4 x D=25 mm / H=15 mm Höhe der Gummipuffer so einstellen, dass alle Puffer auf dem Tank aufliegen.
