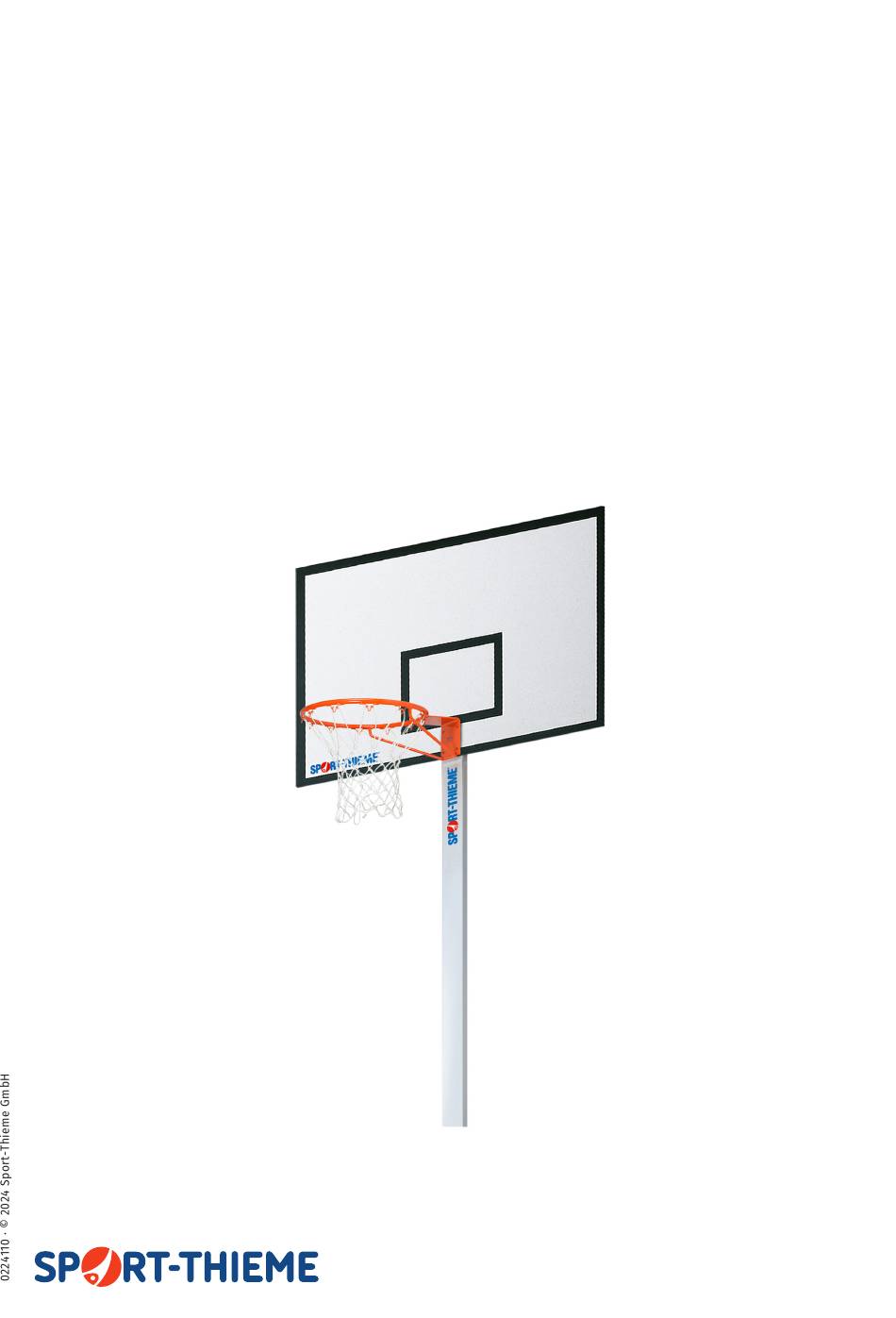

Montageanleitung
Sport-Thieme
Basketballanlage
„Jump"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese
Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Sport-Thieme GmbH
Tel. 05357 18181
·
Fax 05357 18190
·
38367 Grasleben
·
info@sport-thieme.de
Art.-Nr. 1162006
·
sport-thieme.de
Werbung
Verwandte Anleitungen für Sport-thieme Jump
Inhaltszusammenfassung für Sport-thieme Jump
- Seite 1 Basketballanlage „Jump“ Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben! Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen. Bewahren Sie die Anleitung gut auf.
- Seite 2 Montageanleitung zu Art.-Nr. 116 2006 1. Lieferumfang Bitte prüfen Sie den nachfolgend angegebenen Inhalt auf Vollständigkeit bevor Sie mit dem Aufbau beginnen. Stück Beschreibung Basketballsäule Aluminium 80x80 mm Bodenhülse U-Profil 50x50x4 mm U-Profil 50x50x 4mm mit angeschweißter Lasche Glasfiber-Zielbrett 120x90 cm Korb Netz Zubehörbeutel...
- Seite 3 Montageanleitung zu Art.-Nr. 116 2006 2. Allgemein Diese Aluminium-Basketballanlage ist für den Außenbereich konzipiert. Sie ist mittels Schrauben- schlüssel von 100 bis 305 cm höhenverstellbar. Die Anlage ist so gestaltet, dass sie aus der Bodenhülse herausgenommen werden kann. Zum Schutz der Hände empfi ehlt es sich unter Umständen während der Montage Handschuhe zu tragen.
- Seite 4 Montageanleitung zu Art.-Nr. 116 2006 c) Montage Basketballkorb Den Basketballkorb an der Vorderseite des Zielbrettes positionieren. Die 4 Stck. Sechskantschrauben DIN 933, M10 x 40 von der Vorderseite des Zielbrettes durch die Bohrungen von Zielbrett und der Anschweiß- platte stecken und mit 4 Stck. selbstsichernden Muttern DIN 985, M10 befestigen (siehe Foto unten in der Mitte).
- Seite 5 Montageanleitung zu Art.-Nr. 116 2006 Anschließend die 4 Stck. losen Sechskantschrauben von der Unterseite des Mastprofi ls her fest anziehen (siehe Foto unten). Zur späteren Höhenverstellung müssen diese Schrauben wieder gelöst werden. e) Netz einhängen Das Netz wie auf dem nachfolgenden Foto dargestellt montieren. f) Montage Pfostenverschlusskappe Pfostenverschlusskappe 80x80 mm am oberen Ende des Mastprofi ls wie auf dem Foto unten links darge- stellt aufstecken.
- Seite 6 Montageanleitung zu Art.-Nr. 116 2006 g) Aufstellen der Basketball-Übungs-Anlage Die Anlage am Aufstellort aufrichten und in die Bodenhülse stellen. Zur Sicherung den Spezialkeil ver- wenden. Diesen in die Nut des Mastprofi ls stecken und eindrücken oder leicht mit dem Hammer ein- schlagen (siehe Foto unten links).
- Seite 7 Montageanleitung zu Art.-Nr. 116 2006 5. Wartung, Pflege, Lagerung und Sicherheitshinweise Einbauarbeiten (inkl. Vorarbeiten) für fest installierte Verankerungssysteme (je nach Produkt für Bodenhülsen, Bodenanker oder andere Einbauteile) sollten immer erst zusammen mit dem aufgebauten Produkt vor Ort erfolgen und nicht im Voraus. Arbeiten nur auf Grundlage dieser Montageanleitung können durch örtliche Gegebenheiten, bautechnische Gegebenheiten und Fertigungstoleranzen fehler- haft sein.
- Seite 8 Please read the following notes carefully before use so you can enjoy this product safely and keep these instructions for future reference. If you have any questions, our team is here for you. Sport-Thieme GmbH · D-38367 Grasleben · sport-thieme.com Tel. +49 53 57 181 543 · Fax +49 53 57 181 921 · info@sport-thieme.com...
- Seite 9 Assembly instructions for Art.-Nr. 116 2006 1. Scope of delivery Please check the following content before assembly. Stück Beschreibung Aluminium upright 80x80 mm Ground socket U-Profile 50x50x4 mm U-Profile 50x50x4 mm with welded bracket Back board 120x90 cm Basket Accessories Accessories Stück Beschreibung...
- Seite 10 Assembly instructions for Art.-Nr. 116 2006 2. General This outdoor aluminium basketball unit is adjustable in height from 100 to 305 cm. The construction can be pulled out of the ground socket. It is recommended to wear gloves may be to protect the hands. 3.
- Seite 11 Assembly instructions for Art.-Nr. 116 2006 c) Installation of basket Place basket at the front side of the board. Stick from the front side 4 hexagon screws DIN 933, M10 x 40 through the boreholes of board and welded plate and fi x 4 self locking nuts DIN 985, M10 (see picture bottom right).
- Seite 12 Assembly instructions for Art.-Nr. 116 2006 Tighten the 4 loose hexagon screws from the bottom side of the upright’s profi le (see bottom picture). For height adjustment, these screws have to be loosed. e) Fix the net Fix the net as shown on the following picture. f) Mounting of upright ́...
- Seite 13 Assembly instructions for Art.-Nr. 116 2006 g) Assembly oft he unit Erect the unit and fi x it in the ground socket. Use the special wedge for safety reasons. Press it into the groove of the upright’s profi le or use a hammer (see picture bottom left). Notice: To dismantle the upright stick a screw driver through the hole of the special wedge and pull out the wedge again (see picture bottom right).
- Seite 14 Assembly instructions for Art.-Nr. 116 2006 5. Maintenance, storage and safety instructions Installation work (incl. preparatory work) for fixed anchoring systems (depending on the product for ground sockets, ground anchors or other installation parts), should always be carried out together with the assembled product and not in advance.
