DO-400 Über diese Dokumentation | 2 2 Über diese Dokumentation 2.1 Vorwort Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten, in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.
2 | Über diese Dokumentation DO-400 Formel In einigen Handlungsanleitungen dient eine Formel zum allgemeinen Verständnis ei- ner Konfiguration, Programmierung oder einer Einstellung des Produktes. Handlungsergebnis Resultat, Folge oder Wirkung einer Handlungsanweisung. Hervorhebungen Um die Lesbarkeit und Übersicht zu vereinfachen, sind verschiedene Absätze / Infor- mationen hervorgehoben.
DO-400 Sicherheit | 3 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. GEFAHR Symbol weist auf Gefahren für lebendes Gewebe, aber auch für viele Materialien hin, die bei Kontakt mit dieser Chemikalie geschädigt oder zerstört werden. Ätzwirkung, Schutzausrüstung erforderlich! GEFAHR Symbol weist auf Gefahren für alle Lebewesen hin, die beim Einatmen, Verschlucken...
3 | Sicherheit DO-400 Wird einer dieser Hinweise nicht beachtet, so kann dies zu Verletzungen oder zum Tod von Personen sowie zu materiellen Schäden führen. GEFAHR Falscher Einsatzbereich! Um ein Fehlverhalten des Produktes, die Verletzung von Personen oder materielle Schäden vorzubeugen, ist das Produkt ausschließlich zum Gebrauch wie unter Kapitel Beschreibung [} S. 10] in der Betriebsanleitung angegeben konzipiert.
DO-400 Sicherheit | 3 HINWEIS Bei Lagerung des Produktes über 50 °C sowie nicht Benutzen für längere Zeit, müs- sen die Batterien entnommen werden. Dadurch wird ein Auslaufen der Batterien ver- mieden. HINWEIS Dieses Produkt gehört nicht in Kinderhände! Sehen Sie dazu auch 2 Technische Daten [} 28] 3.4 Bestimmungsgemäße Verwendung Das Produkt dient zur Analyse der Sauerstoffkonzentration bzw.
4 | Beschreibung DO-400 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Fest angeschlossener Sauerstoffsensor 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse.

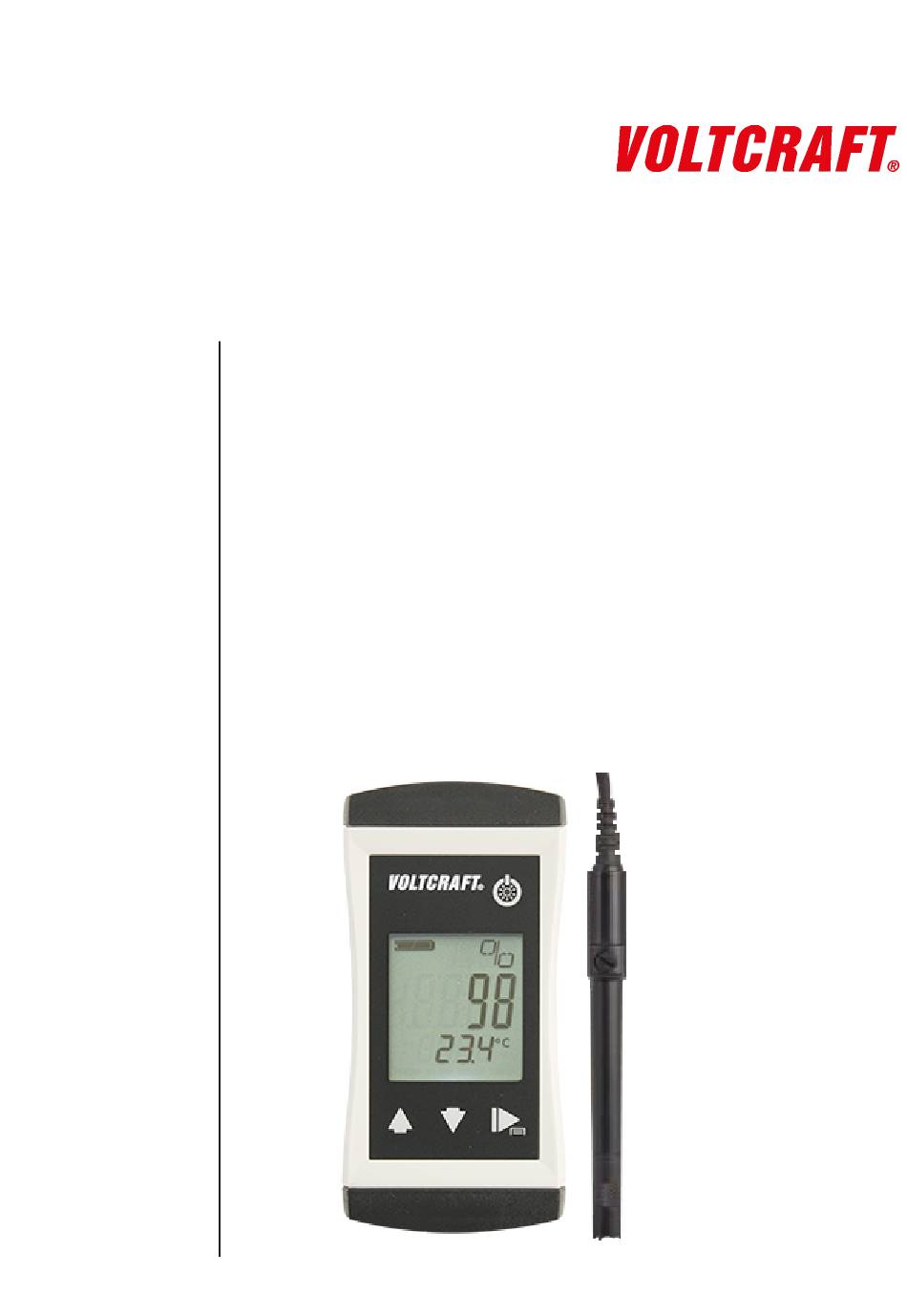

DO-400 Produkt auf einen Blick | 5 5 Produkt auf einen Blick 5.1 Das DO-400 / -410 LCD Anzeige DO-400 / -410 DO-400 / -410 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen O Wertes oder Wert für...
Seite 12
5 | Produkt auf einen Blick DO-400 Auf / Ab Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige Nächsten Parameter aufrufen Lang drücken 2s...
DO-400 Grundlagen zur Messung | 6 6 Grundlagen zur Messung 6.1 Der Sauerstoffsensor 6.1.1 Erläuterung Der Sauerstoffsensor ist ein aktiver Sensor. Er besteht aus einer Platinkathode, einer Bleianode und Kaliumhydroxid (KOH) als Elektrolyt. Ist Sauerstoff vorhanden, wird dieser an der Platinkathode reduziert und der Sensor liefert ein Signal. Ist kein Sauer- stoff vorhanden, wird kein Signal geliefert.
6 | Grundlagen zur Messung DO-400 6.1.2 Aufbau Nachfüllöffnung Schaft Membrankopf Platinelektrode Aufbewahrungsflasche Platinelektrode Ist Sauerstoff vorhanden, wird dieser an der Platinelektrode reduziert und der Sensor liefert ein Signal. Verunreinigungen an der Platinelektrode bzw. zwischen Membran und Elektrode können die Messung beeinflussen. Aufbewahrungsflasche Die Aufbewahrungsflasche dient zur Befeuchtung der Membran.
DO-400 Grundlagen zur Messung | 6 – Mechanische Beanspruchung der Sensormembran – Lagerung an trockener Luft – Dauernder Einsatz an erhöhten Kohlendioxid-Konzentrationen 6.1.4 Betriebsposition Der Sauerstoffsensor sollte senkrecht mit dem Anschlusskabel nach oben eingesetzt werden. Eine leichte Neigung beeinträchtigt die Messung nicht. 6.1.5 Messgenauigkeit Die Messgenauigkeit kann beeinflusst werden durch: –...
6 | Grundlagen zur Messung DO-400 6.2.1 Salinitätskorrektur Mit steigender Salinität SAL, was ein Wert für den Salzgehalt im Wasser ist, nimmt die Löslichkeit von Sauerstoff in Wasser ab, d.h. bei gleichem Sauerstoffpartialdruck sind weniger mg Sauerstoff pro Liter Wasser gelöst. Zur Bestimmung dieser Sauerstoffkon- zentration muss daher zunächst die Salinität des Mediums eingegeben werden, siehe Parameter des Konfigurationsmenüs konfigurieren [} S. 22].
Seite 17
DO-400 Grundlagen zur Messung | 6 HINWEIS Wenn der Sensor bereits befüllt war und sich Ablagerungen gebildet haben, sollte die- ser über die Nachfüllöffnung mit KOH gereinigt bzw. herausgenommen werden. Da- durch werden lose Rückstände herausgespült. Die Platinkuppe welche vorne an der Membran ansteht, muss sauber sein.
7 | Wartung DO-400 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden. Dadurch wird ein Auslaufen der Batterien ver- mieden. HINWEIS Die Elektrode sollte in trockenen Räumen bei Temperaturen zwischen 10 °C und 30 °C gelagert werden.
DO-400 Wartung | 7 HINWEIS Unnötiges Aufschrauben gefährdet u.a. die Wasserdichtigkeit des Produktes und ist daher zu vermeiden. HINWEIS Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt. Bei nicht Beachtung kann dies zu Beschädigungen des Produktes oder zur Beeinträchtigung des Schutzes von Feuch- tigkeit kommen.
Seite 20
7 | Wartung DO-400 Handlungsanweisung 1. Stellen Sie die Elektrode in das Kalibriergefäß. Warten Sie gegebenenfalls, bis die Temperatur angeglichen und ein stabiler Wert erreicht wurde. 2. Drücken Sie die Funktionstaste für 4 Sekunde, um das Menü Kalibrierung aufzu- rufen. Die Anzeige zeigt (AL an. 3.
DO-400 Bedienung | 8 8 Bedienung 8.1 Inbetriebnahme 8.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 21]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. Handlungsanweisung –...
8 | Bedienung DO-400 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern. Wählen Sie so den Parameter aus, den Sie konfigurieren möchten. 4. Wenn Sie den gewünschten Parameter gewählt haben, verändern Sie über die Auftaste sowie die Abtaste den Parameter auf den gewünschten Wert.
DO-400 Bedienung | 8 Salinitätskorrektur 0 .. 70 Salinität im Messmedium in PSU, entspricht g/kg Abschaltzeit POFF Keine automatische Abschaltung Automatische Abschaltung nach ausgewählter Zeit 15 30 60 120 240 in Minuten, wenn kein Tastendruck erfolgt Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert 15 30 60 120 240 Automatische Abschaltung der Hintergrundbeleuch- tung nach ausgewählter Zeit in Sekunden, wenn...
8 | Bedienung DO-400 Handlungsanweisung 1. Halten Sie die Abtaste, gedrückt. 2. Drücken Sie die Ein-/ Austaste, um das Produkt einzuschalten und das Menü Kon- figuration aufzurufen. Lassen Sie die Abtaste los. Die Anzeige zeigt den ersten Parameter an. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern.
Seite 25
DO-400 Bedienung | 8 Berechnungsbeispiel – Nullpunktkorrektur T.OF auf 0.00 – Steigungskorrektur T.SL auf 0.00 – Anzeigeeinheit UNIT auf °C – Anzeige in Eiswasser -0,2 °C – Anzeige in Eiswasser Sollwert T.OF = 0,0 °C – Anzeige in Wasserbad 36,6 °C –...
9 | Fehler- und Systemmeldungen DO-400 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Keine Anzei- Batterie verbraucht Batterie verbraucht Batterie ersetzen ge, wirre Zei- Systemfehler Fehler im Produkt Zur Reparatur einschicken chen oder Produkt defekt Produkt defekt keine Reakti- on auf Tas- tendruck Batterie verbraucht...
DO-400 Entsorgung | 10 10 Entsorgung HINWEIS Das Produkt darf nicht über die Restmülltonne entsorgt werden. Soll eine Entsorgung des Produktes stattfinden, so bringen Sie dieses zu einer kommunalen Sammelstelle, wo es gemäß den Anforderungen des Gefahrgutrechts sicher zum Entsorger transpor- tiert wird.
DO-400 Service | 12 12 Service 12.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt VOLTCRAFT Distributed by Conrad Electronic SE Klaus-Conrad-Str. 1 92240 Hirschau Tel.: 09604 40 87 87 Fax: 0180 5 312110 kundenservice@conrad.de WEEE-Reg.
