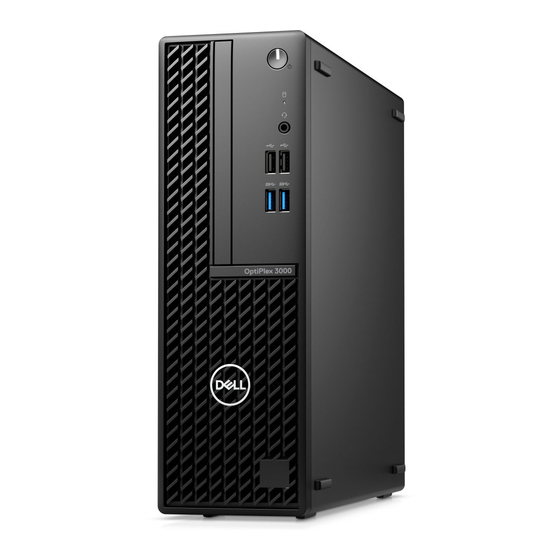

- Seite 1 OptiPlex Small Form Factor 7020 Benutzerhandbuch Vorschriftenmodell: D17S Vorschriftentyp: D17S007 Februar 2024 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Inhaltsverzeichnis Kapitel 1: Ansichten des OptiPlex Small Form Factor 7020-Systems............ 7 Vorderseite..................................... 7 Rückseite....................................9 Kapitel 2: Computer einrichten......................11 Kapitel 3: Technische Daten des OptiPlex Small Form Factor 7020.............18 Abmessungen und Gewicht..............................18 Prozessor....................................18 Chipsatz....................................19 Betriebssystem..................................20 Arbeitsspeicher..................................20 Speichermatrix................................
- Seite 4 Schraubenliste..................................34 Hauptkomponenten des OptiPlex Small Form Factor 7020..................35 Kapitel 5: Entfernen und Anbringen der Seitenabdeckung..............38 Entfernen der Seitenabdeckung............................38 Anbringen der Seitenabdeckung............................38 Kapitel 6: Entfernen und Einsetzen Knopfzellenbatterie..............40 Entfernen der Knopfzellenbatterie............................40 Einsetzen der Knopfzellenbatterie............................. 41 Kapitel 7: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....42 Frontblende..................................
- Seite 5 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............132 Löschen der CMOS-Einstellungen...........................132 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern............133 Kapitel 11: Troubleshooting......................134 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............134 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 134 Integrierter Selbsttest des Netzteils..........................134 Systemdiagnoseanzeigen..............................135 Wiederherstellen des Betriebssystems...........................
- Seite 6 Zurücksetzen der Echtzeituhr (RTC)..........................136 Sicherungsmedien und Wiederherstellungsoptionen.....................136 Ein- und Ausschalten des WLAN............................. 136 Kapitel 12: Hilfe erhalten und Kontaktaufnahme mit Dell..............138 Inhaltsverzeichnis...
- Seite 7 Wenn der Computer eingeschaltet ist, drücken Sie den Netzschalter, um den Computer in den Ruhezustand zu versetzen. Halten Sie den Netzschalter vier Sekunden lang gedrückt, um ein Herunterfahren des Computers zu erzwingen. ANMERKUNG: Sie können das Verhalten des Betriebsschalters in Windows anpassen. Ansichten des OptiPlex Small Form Factor 7020-Systems...
- Seite 8 Ermöglicht den Anschluss an externe Speichergeräte. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps. ANMERKUNG: Dieser Anschluss unterstützt kein Video-/Audio-Streaming. 7. USB 3.2-Gen 1-Port (5 Gbit/s) Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps. Ansichten des OptiPlex Small Form Factor 7020-Systems...
- Seite 9 Zum Anschluss einer externen Anzeige oder eines Projektors. Maximale unterstützte Auflösung bis zu 5120 x 3200 bei 60 Hz. ● VGA-Anschluss Zum Anschluss einer externen Anzeige oder eines Projektors. Maximale unterstützte Auflösung bis zu 1920 x 1200 bei 60 Hz. 3. Sicherheitskabeleinschub (für Kensington Locks) Ansichten des OptiPlex Small Form Factor 7020-Systems...
- Seite 10 12. HDMI 1.4b-Port Zum Anschließen an einen Fernseher, einen externen Bildschirm oder ein anderes HDMI-In-fähiges Gerät. Stellt Audio- und Videoausgang zur Verfügung. ANMERKUNG: Die maximale unterstützte Auflösung beträgt bis zu 1920 x 1200 bei 60 Hz. Ansichten des OptiPlex Small Form Factor 7020-Systems...
- Seite 11 Computer einrichten Schritte 1. Tastatur und Maus anschließen. Computer einrichten...
- Seite 12 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten...
- Seite 13 3. Bildschirm anschließen. Computer einrichten...
- Seite 14 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 15 5. Drücken Sie den Netzschalter. Computer einrichten...
- Seite 16 Konfigurieren von Ubuntu finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell Technologies empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her.
- Seite 17 Weitere Informationen zur Verwendung von Dell Update finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Dell Digital Delivery Laden Sie Software-Anwendungen herunter, die Sie erworben haben, die jedoch noch nicht auf dem Computer vorinstalliert sind. Weitere Informationen zur Verwendung von Dell Digital Delivery finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Computer einrichten...
- Seite 18 Das Gewicht des Computers variiert je nach ● Maximal: 5,38 kg (11,86 lb) bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem OptiPlex Small Form Factor 7020 unterstützten Prozessoren aufgeführt. Technische Daten des OptiPlex Small Form Factor 7020...
- Seite 19 Grafikkarte 770 Grafikkarte 770 Grafikkarte 730 Grafikkarte 770 Grafikkarte 730 Grafikkarte 710 Chipsatz In der folgenden Tabelle sind die Details des von Ihrem OptiPlex Small Form Factor 7020 unterstützten Chipsatzes aufgeführt. Tabelle 4. Chipsatz Beschreibung Werte Chipsatz Intel Q670 Prozessor ●...
- Seite 20 ● Windows 11 Home ● Windows 11 Pro ● Windows 11 Pro National Education ● Ubuntu Linux 22.04 LTS Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Speichers für das OptiPlex Small Form Factor 7020-System. Tabelle 5. Arbeitsspeicher Beschreibung Werte Speichersteckplätze Zwei UDIMM-Steckplätze...
- Seite 21 ● 32 GB: 2 x 16 GB, DDR5, 5600 MT/s, UDIMM, Dual-Channel ● 64 GB: 2 x 32 GB, DDR5, 5600 MT/s, UDIMM, Dual-Channel Speichermatrix In der folgenden Tabelle sind die unterstützten Speicherkonfigurationen des OptiPlex Small Form Factor 7020 aufgeführt. Tabelle 6. Speichermatrix Konfiguration...
- Seite 22 ● Ein SATA 2.0-Steckplatz für 2,5-Zoll-Festplattenlaufwerk ● Ein SATA 3.0-Steckplätze für 2,5-Zoll-/3,5-Zoll- Festplattenlaufwerk und schlankes optisches Laufwerk Ethernet Die folgende Tabelle listet die Spezifikationen des verdrahteten Ethernet-LAN (Local Area Network) des OptiPlex Small Form Factor 7020 auf. Tabelle 9. Ethernet – Technische Daten Beschreibung...
- Seite 23 Bluetooth 5.3 ANMERKUNG: Die Version der Bluetooth-Wireless-Karte kann je nach dem auf Ihrem Computer installierten Betriebssystem variieren. Audio Die folgende Tabelle enthält die technischen Daten der Audiokomponenten des OptiPlex Small Form Factor 7020-Systems. Tabelle 11. Audio Spezifikationen Beschreibung Werte Audiotyp...
- Seite 24 M.2 2280-SSD, Klasse 40, PCIe NVMe bis zu 32 Gbit/s Bis zu 1 TB selbstverschlüsselndes Laufwerk Speichermatrix In der folgenden Tabelle sind die unterstützten Storage-Konfigurationen des OptiPlex Small Form Factor 7020-Systems aufgeführt. Tabelle 13. Speichermatrix Storage Steckplatz SSD0 (primäres SLOT1 (PCIe-x1- SATA0 M.2-PCIe für...
- Seite 25 Leistung erbringen. OptiPlex Small Form Factor 7020 unterstützt RAID bei Konfigurationen mit mehr als einer Festplatte. Leistungsangaben Die folgende Tabelle enthält die technischen Daten zu den Leistungsangaben des OptiPlex Small Form Factor 7020-Systems. Tabelle 14. Leistungsangaben Beschreibung Option 1 Option 2 Internes 180-W-Netzteil (PSU), 85 %...
- Seite 26 GPU – Integriert Die folgende Tabelle enthält die technischen Daten des vom OptiPlex Small Form Factor 7020 unterstützten integrierten Grafikprozessors (GPU). Tabelle 16. GPU – Integriert Controller Unterstützung für externe Speichergröße Prozessor Anzeigen Intel UHD-Grafikkarte 710 ● Ein DisplayPort 1.4a (HBR2-...
- Seite 27 Zwei DisplayPort 1.4 Unterstützt (DP1.4a*2) ANMERKUNG: DisplayPort Multi-Stream Transport (MST) ermöglicht die Verkettung von Monitoren mit DisplayPort 1.2 und höher und MST-Unterstützung. Weitere Informationen zur Verwendung von DisplayPort Multi-Stream Transport finden Sie unter www.dell.com/support. Technische Daten des OptiPlex Small Form Factor 7020...
- Seite 28 Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Einhaltung gesetzlicher Vorschriften In der folgenden Tabelle ist die Einhaltung gesetzlicher Vorschriften Ihres OptiPlex Small Form Factor 7020-Systems aufgeführt. Technische Daten des OptiPlex Small Form Factor 7020...
- Seite 29 Datenblätter zu Produktsicherheit, EMC und Umwelt Dell Webseite zur Einhaltung gesetzlicher Vorschriften RBA-Richtlinie (Responsible Business Alliance) Betriebs- und Lagerungsumgebung In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres OptiPlex Small Form Factor 7020-System aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 25. Computerumgebung Beschreibung...
- Seite 30 Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
- Seite 31 Systemplatine entladen sein. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit Strom versorgt. Durch die interne Stromversorgung kann der Computer remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere erweiterte Energieverwaltungsfunktionen.
- Seite 32 Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
- Seite 33 Es wird empfohlen, immer das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Schutzmatte bei der Wartung von Dell Produkten zu verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
- Seite 34 Wiederherstellungsschlüssel. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...
- Seite 35 Internes Antennenmodul M3x3 Prozessorlüfter und Unverlierbar Kühlkörperbaugruppe Netzteil #6-32 Vordere E/A-Halterung #6-32 Systemplatine #6-32 Hauptkomponenten des OptiPlex Small Form Factor 7020 Das folgende Bild zeigt die wichtigsten Komponenten des OptiPlex Small Form Factor 7020. Arbeiten an Komponenten im Inneren des Computers...
- Seite 36 1. Seitenabdeckung 2. Festplattenbaugruppe 3. Prozessorlüfter und Kühlkörperbaugruppe 4. Arbeitsspeichermodul 5. Wireless-Karte 6. M.2-SSD-Laufwerk Arbeiten an Komponenten im Inneren des Computers...
- Seite 37 13. Prozessor 14. Lautsprecher ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Arbeiten an Komponenten im Inneren des Computers...
- Seite 38 Entfernen und Anbringen der Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 3.
- Seite 39 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Anbringen bildlich dar. Abbildung 4. Anbringen der Seitenabdeckung Schritte 1. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers. 3.
- Seite 40 Entfernen und Einsetzen Knopfzellenbatterie Entfernen der Knopfzellenbatterie WARNUNG: Dieser Computer enthält eine Knopfzellenbatterie; diese erfordert geschulte Techniker für die Handhabung. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das CMOS gelöscht und die BIOS-Einstellungen zurückgesetzt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
- Seite 41 Einsetzen der Knopfzellenbatterie WARNUNG: Dieser Computer enthält eine Knopfzellenbatterie und erfordert geschulte Techniker für die Handhabung. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Knopfzellenbatterie und stellen das Installationsverfahren bildlich dar. Abbildung 6.
- Seite 42 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.
- Seite 43 Abbildung 7. Entfernen der Frontblende Schritte 1. Hebeln Sie vorsichtig die Laschen der Frontblende mithilfe eines Kunststoffstifts auf und lösen Sie die Blende von oben nach unten. 2. Schwenken Sie die Frontblende nach außen, weg vom Gehäuse, und entfernen Sie die Blende. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 44 Abbildung 8. Installieren der Frontblende Schritte 1. Setzen Sie die Laschen auf der rechten Seite der Blende in die entsprechenden Schlitze am Gehäuse ein. 2. Drücken Sie die linke Seite der Frontblende in Richtung der Seitenabdeckung, um die Laschen einzurasten. Nächste Schritte 1.
- Seite 45 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 46 Abbildung 9. Entfernen des 3,5-Zoll-Festplattenlaufwerks Schritte 1. Trennen Sie Daten- und Stromkabel vom Festplattenlaufwerk. 2. Entfernen Sie die zwei Schrauben (#6-32), mit denen die Festplattenbaugruppe am Gehäuse befestigt ist. 3. Schieben Sie die Festplattenbaugruppe aus dem Gehäuse und entfernen Sie die Festplattenbaugruppe aus dem Festplattengehäuse. 4.
- Seite 47 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 48 Abbildung 10. Einbauen der 3,5''-Festplatte Schritte 1. Schieben Sie die Festplatte in den Laufwerkträger. 2. Bringen Sie die zwei Schrauben (#6-32) zur Befestigung des Festplattenlaufwerks am Laufwerkträger wieder an. 3. Richten Sie die Laschen am Laufwerkträger an den Schlitzen am Gehäuse aus und lassen Sie die Festplattenbaugruppe am Laufwerkträger einrasten.
- Seite 49 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Festplattengehäuses und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 11. Entfernen des Festplattengehäuses Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 50 Schritte 1. Wenn das optische Laufwerk installiert ist, entfernen Sie die Daten- und Stromkabel aus den Kabelführungen auf dem Festplattengehäuse. 2. Entfernen Sie die Schrauben (#6-32), mit denen das Festplattengehäuse am Gehäuse befestigt ist. 3. Heben Sie das Festplattengehäuse schräg abgewinkelt nach oben und lösen Sie es aus den Einhängepunkten des Gehäuses. 4.
- Seite 51 Abbildung 12. Einbauen des Festplattengehäuses Schritte 1. Legen Sie das Festplattengehäuse verkehrt herum auf das Gehäuse. 2. Wenn das optische Laufwerk installiert ist, verbinden Sie das Datenkabel und das Netzkabel mit den Anschlüssen auf dem optischen Laufwerk. 3. Drehen Sie das Laufwerksgehäuse um. 4.
- Seite 52 Optisches Laufwerk Entfernen des optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. Entfernen Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 5. Entfernen Sie das Festplattengehäuse. Info über diese Aufgabe ANMERKUNG: Das optische Laufwerk befindet sich im Festplattengehäuse.
- Seite 53 Abbildung 13. Entfernen des optischen Laufwerks Schritte 1. Entfernen Sie die Schraube (M2x2), um das optische Laufwerk aus dem Festplattengehäuse zu lösen. 2. Schieben Sie das optische Laufwerk vorsichtig aus dem Festplattengehäuse heraus. Installieren des optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 54 Info über diese Aufgabe ANMERKUNG: Das optische Laufwerk befindet sich im Festplattengehäuse. Befolgen Sie das unten beschriebene Verfahren am Festplattengehäuse, um das optische Laufwerk zu entfernen oder zu installieren. Die folgenden Abbildungen zeigen die Position des optischen Laufwerks und stellen das Einbauverfahren bildlich dar: Abbildung 14.
- Seite 55 4. Bringen Sie die Seitenabdeckung 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Arbeitsspeicher Entfernen des Arbeitsspeichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2.
- Seite 56 Einsetzen des Arbeitsspeichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Speichermodule und bieten eine visuelle Darstellung des Installationsverfahrens. Abbildung 16. Installieren des Speichers Schritte 1.
- Seite 57 Solid-State-Festplatten Entfernen des M.2-2230-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. Entfernen Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 5. Entfernen Sie das Festplattengehäuse. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks in Steckplatz 0 und stellen das Verfahren zum Entfernen bildlich dar.
- Seite 58 ANMERKUNG: Die Schritte 1 bis 3 gelten nur, wenn Sie zum ersten Mal ein neues M.2-2230-Solid-State-Laufwerk in Ihrem Computer installieren. Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. Abbildung 18. Installieren der M.2-2230-Solid-State-Laufwerke Schritte 1.
- Seite 59 3. Lösen Sie die Schutzfolie von der Wärmefalle. 4. Entfernen Sie die Abstandsmutter (M2) aus dem M.2-Steckplatz (2280) und setzen Sie sie in halber Länge auf den M.2-Steckplatz (2230) auf der Hauptplatine. ANMERKUNG: Dieser Schritt trifft nur zu, wenn Sie das M.2-2280-Solid-State-Laufwerk gegen ein M.2-2230-Solid-State- Laufwerk austauschen.
- Seite 60 Abbildung 19. Entfernen des M.2-2280-Solid-State-Laufwerks Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das M.2 2280-Solid-State-Laufwerk aus dem SSD-Steckplatz (M.2 PCIe SSD-0) auf der Systemplatine. Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 61 Abbildung 20. Einbauen des M.2-2280-Solid-State-Laufwerks Schritte 1. Lösen Sie die Schutzfolie vom Wärmeleitpad. 2. Befestigen Sie das Wärmeleitpad korrekt ausgerichtet am Steckplatz für das M.2 2280-Solid-State-Laufwerk auf der Systemplatine. ANMERKUNG: Das Wärmeleitpad ist wiederverwendbar. Das Wärmeleitpad ist auf Computern mit Solid-State-Laufwerk vorinstalliert.
- Seite 62 Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Dell Ultra Speed Drive Gen3-Karte und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 63 Abbildung 21. Entfernen der Dell Ultra Speed Drive Gen3-Karte Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 64 Abbildung 22. Entfernen des M.2 2230-Solid-State-Laufwerks von der Dell Ultra Speed Drive Gen3-Karte Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 65 Schritte 1. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 2. Drücken Sie auf die Freigabelasche am PCIe-Steckplatz (SLOT 2) und heben Sie die Dell Ultra Speed Drive Gen3-Karte von der Systemplatine. 3. Drehen Sie die Dell Ultra Speed Drive Gen3-Karte um.
- Seite 66 Die folgenden Abbildungen zeigen die Position der Dell Ultra Speed Drive Gen3-Karte und stellen das Verfahren zum Einbauen bildlich dar. Abbildung 24. Installieren des M.2 2230-Solid-State-Laufwerks auf der Dell Ultra Speed Drive Gen3-Karte Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 67 Abbildung 25. Installieren des M.2 2280-Solid-State-Laufwerks auf der Dell Ultra Speed Drive Gen3-Karte Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 68 Richten Sie die Dell Ultra Speed Drive Gen3-Karte an dem PCIe -Steckplatz (SLOT2) auf der Systemplatine aus. 8. Drücken Sie die Dell Ultra Speed Drive Gen3-Karte vorsichtig nach unten, bis die Lasche am PCIe-Steckplatz (SLOT 2) einrastet. 9. Stellen Sie den einwandfreien Sitz der Karte sicher.
- Seite 69 Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Wireless-Karte Entfernen der Wireless-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
- Seite 70 4. Schieben Sie die Wireless-Karte und entfernen Sie sie aus dem Wireless-Kartensteckplatz (M.2 WLAN) auf der Systemplatine. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Installationsverfahrens.
- Seite 71 5. Bringen Sie die Schraube (M2x3,5) zur Befestigung der Wireless-Kartenhalterung an der Wireless-Karte wieder an. Nächste Schritte 1. Befestigen Sie das Festplattengehäuse. 2. Installieren Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 3. Installieren Sie die Frontverkleidung. 4. Bringen Sie die Seitenabdeckung 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 72 Abbildung 29. Entfernen der Grafikkarte Schritte 1. Öffnen Sie durch Ziehen den PCIe-Riegel, mit dem die Grafikkarte am PCI-Kartenanschluss (SLOT 2) befestigt ist. 2. Halten Sie die Lasche gedrückt, mit der die Grafikkarte am PCIe-Kartenanschluss (SLOT 2) befestigt ist. 3. Heben Sie die Grafikkarte vorsichtig vom PCIe-Kartenanschluss (SLOT 2) auf der Systemplatine. Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 73 Abbildung 30. Installieren der Grafikkarte Schritte ANMERKUNG: Stellen Sie sicher, dass sich die PCIe-Klappe in der geöffneten Position befindet und die Freigabelasche am PCIe-Steckplatz (SLOT 2) nach unten zeigt. Richten Sie die Grafikkarte an dem Anschluss auf der Hauptplatine aus. 2.
- Seite 74 Interner Lautsprecher Entfernen des internen Lautsprechers Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lautsprechers und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 31.
- Seite 75 Abbildung 32. Einbauen des Lautsprechers Schritte 1. Drücken Sie auf die Lasche auf dem Lautsprecher und schieben Sie den Lautsprecher in den Steckplatz am Gehäuse, bis er einrastet. 2. Schließen Sie das Lautsprecherkabel an den Anschluss (INT SPKR) auf der Systemplatine an. Nächste Schritte 1.
- Seite 76 Abbildung 33. Entfernen des Eingriffsschalters Schritte 1. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss (INTRUSION) auf der Systemplatine. 2. Schieben und heben Sie den Eingriffschalter aus dem Computer. Einbauen des Eingriffschalters VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 77 Abbildung 34. Einbauen des Eingriffschalters Schritte 1. Schieben Sie den Eingriffschalter in den Steckplatz im Gehäuse. 2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss (INTRUSION) auf der Systemplatine. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 78 Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise während FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind.
- Seite 79 Abbildung 35. Entfernen des Netzschalters Schritte 1. Ziehen Sie das Netzschalterkabel vom Anschluss (PWR SW) auf der Systemplatine ab. 2. Drücken Sie die Freigabelaschen auf dem Netzschaltermodul und schieben Sie das Netzschaltermodul aus dem Gehäuse. 3. Schieben Sie das Netzschalterkabel von der Vorderseite des Gehäuses aus dem Computer heraus und entfernen Sie den Netzschalter aus dem Computer.
- Seite 80 Abbildung 36. Einbauen des Netzschalters Schritte 1. Führen Sie das Netzschalterkabel durch den Schlitz im Gehäuse von der Vorderseite des Computers. 2. Richten Sie das Netzschaltermodul aus und schieben Sie es in den Steckplatz am Gehäuse, bis es mit einem Klick einrastet. 3.
- Seite 81 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des internen Antennenmoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 37. Entfernen des internen Antennenmoduls Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 82 Abbildung 38. Internes Antennenmodul Schritte 1. Ziehen Sie das Kabel des internen Antennenmoduls vorsichtig aus dem Steckplatz am Gehäuse heraus. 2. Entfernen Sie die Kabel des internen Antennenmoduls aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die beiden Schrauben (M3x3), mit denen das interne Antennenmodul am Gehäuse befestigt ist. 4.
- Seite 83 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 84 Abbildung 39. Einbauen des internen Antennen-Moduls Schritte 1. Entfernen Sie die Schutzfolien von den internen Antennen, soweit verfügbar. 2. Führen Sie die Halterungen an den internen Antennen in die Öffnungen am Gehäuse ein. Die Antennen sollten in den entsprechenden Steckplätzen am Gehäuse installiert werden. Die folgende Tabelle enthält Anleitungen zur richtigen Installationsmethode.
- Seite 85 Nächste Schritte 1. Bauen Sie die Wireless-Karte ein. 2. Befestigen Sie das Festplattengehäuse. 3. Installieren Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 4. Installieren Sie die Frontverkleidung. 5. Bringen Sie die Seitenabdeckung 6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 86 Abbildung 40. Entfernen des externen SMA-Antennen-Moduls Schritte 1. Entfernen Sie die Mutter und die Unterlegscheibe von den Antennenköpfen. 2. Hebeln Sie die Antennenköpfe vorsichtig vom Gehäuse ab und entfernen Sie sie. 3. Entfernen Sie die Antennenkabel aus den Kabelführungen auf der Hauptplatine. 4.
- Seite 87 Abbildung 41. Einbauen des externen SMA-Antennenmoduls Schritte ANMERKUNG: Die Schritte 1, 2 und 3 sind erforderlich, wenn Sie das SMA-Antennen-Kit zum ersten Mal installieren. Drücken Sie mit einem Schraubendreher auf die Antennenabdeckung und entfernen Sie sie vom Gehäuse. 2. Entfernen Sie die Antennenabdeckung vom Schraubendreher und entsorgen Sie die Antennenabdeckung. 3.
- Seite 88 4. Befestigen Sie das Festplattengehäuse. 5. Installieren Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 6. Installieren Sie die Frontverkleidung. 7. Bringen Sie die Seitenabdeckung 8. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen der Stromversorgungseinheit VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
- Seite 89 Abbildung 42. Entfernen der Stromversorgungseinheit Schritte 1. Trennen Sie die Netzteilkabel von den entsprechenden Anschlüssen (ATX CPU1, ATX CPU2 und ATX SYS) auf der Systemplatine. 2. Entfernen Sie das Netzteilkabel aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die drei Schrauben (#6-32), mit denen das Netzteil am Gehäuse befestigt ist. 4.
- Seite 90 Installieren der Stromversorgungseinheit VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteils und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 91 Abbildung 43. Installieren der Stromversorgungseinheit Schritte 1. Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Gehäuserückseite. 2. Bringen Sie die drei Schrauben (#6-32) zur Befestigung des Netzteils am Gehäuse wieder an. 3. Führen Sie die Netzteilkabel durch die Kabelführungen am Gehäuse. 4.
- Seite 92 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Prozessorlüfter- und Kühlkörperbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.
- Seite 93 ANMERKUNG: Wenn der Prozessor oder die Lüfter- und Kühlkörperbaugruppe ausgetauscht werden, dann verwenden Sie das im Kit enthaltene Wärmeleitfett, um die Wärmeleitfähigkeit sicherzustellen. Abbildung 45. Installieren des Prozessorlüfters und der Kühlkörperbaugruppe Schritte 1. Platzieren Sie die Prozessorlüfter- und Kühlkörperbaugruppe auf der Hauptplatine und richten Sie die unverlierbaren Schrauben an den Schraubenbohrungen auf der Hauptplatine aus.
- Seite 94 5. Entfernen Sie das Festplattengehäuse. 6. Entfernen Sie den Prozessorlüfter und die Kühlkörperanordnung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar. WARNUNG: Der Prozessor kann auch nach Herunterfahren des Computers noch heiß sein. Lassen Sie den Prozessor einen Moment abkühlen, bevor Sie ihn entfernen.
- Seite 95 Abbildung 47. Einbauen des Prozessors Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.
- Seite 96 Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4. Entfernen Sie das 3,5-Zoll-Festplattenlaufwerk, falls erforderlich. 5. Entfernen Sie das Festplattengehäuse. 6. Entfernen Sie den Prozessorlüfter und die Kühlkörperanordnung.
- Seite 97 Abbildung 49. Installieren des seriellen Moduls Schritte 1. Entfernen Sie die Abdeckung des seriellen Moduls mit einem Schraubendreher vom Gehäuse. ANMERKUNG: Dieser Schritt gilt nur, wenn das serielle Modul zum ersten Mal installiert wird. ANMERKUNG: Um die Abdeckung des optionalen Moduls zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Abdeckung ein, drücken Sie die Abdeckung, um sie zu lösen, und heben Sie die Abdeckung dann vom Gehäuse ab.
- Seite 98 VGA-Modul Entfernen des VGA-Moduls VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4.
- Seite 99 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des VGA-Moduls und stellt das Installationsverfahren bildlich dar. Abbildung 51. Installieren des VGA-Moduls Schritte 1. Entfernen Sie die Abdeckung des VGA-Moduls mit einem Schraubendreher vom Gehäuse. ANMERKUNG: Dieser Schritt gilt nur, wenn das VGA-Modul zum ersten Mal installiert wird. ANMERKUNG: Um die Abdeckung des optionalen Moduls zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Abdeckung ein, drücken Sie die Abdeckung, um sie zu lösen, und heben Sie die Abdeckung dann vom Gehäuse ab.
- Seite 100 DP-Modul Entfernen des DisplayPort-Moduls VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4.
- Seite 101 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des DisplayPort-Moduls und stellt das Installationsverfahren bildlich dar. Abbildung 53. Einbauen des DisplayPort-Moduls Schritte 1. Entfernen Sie die Abdeckung des DisplayPort-Moduls mit einem Schraubendreher vom Gehäuse. ANMERKUNG: Dieser Schritt gilt nur, wenn das DisplayPort-Modul zum ersten Mal installiert wird. ANMERKUNG: Um die Abdeckung des optionalen Moduls zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Abdeckung ein, drücken Sie die Abdeckung, um sie zu lösen, und heben Sie die Abdeckung dann vom Gehäuse ab.
- Seite 102 HDMI-Modul Entfernen des HDMI-Moduls VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4.
- Seite 103 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des HDMI-Moduls und stellt das Installationsverfahren bildlich dar. Abbildung 55. Installieren des HDMI-Moduls Schritte 1. Entfernen Sie die Abdeckung des HDMI-Moduls mit einem Schraubendreher vom Gehäuse. ANMERKUNG: Dieser Schritt gilt nur, wenn das HDMI-Modul zum ersten Mal installiert wird. ANMERKUNG: Um die Abdeckung des optionalen Moduls zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Abdeckung ein, drücken Sie die Abdeckung, um sie zu lösen, und heben Sie die Abdeckung dann vom Gehäuse ab.
- Seite 104 Systemplatine Entfernen der Systemplatine VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. 4.
- Seite 105 4. UDIMM-Steckplätze Von links (a>b): DIMM1 DIMM2 5. M.2-2230/2280-Solid-State-Laufwerksteckplatz (M.2 PCIE SSD-0) 6. Netzschalteranschluss (PWR SW) 7. Stromversorgungsanschluss (ATX SYS) 8. M.2-WLAN-Steckplatz (M.2 WLAN) 9. Festplattendatenanschluss (SATA-0) 10. Datenanschluss des optischen Laufwerks / der Festplatte (SATA-3) 11. SATA-Netzanschluss (SATA PWR) 12.
- Seite 106 Abbildung 58. Entfernen der Systemplatine 3. Trennen Sie die Netzteilkabel von ihren Anschlüssen (ATX CPU1, ATX CPU2 und ATX SYS) auf der Hauptplatine. 4. Trennen Sie das Netzschalterkabel von seinem Anschluss (PWR SW) auf der Hauptplatine. 5. Trennen Sie das Systemlüfterkabel von seinem Anschluss (FAN SYS) auf der Hauptplatine. 6.
- Seite 107 Abbildung 59. Entfernen der Systemplatine 9. Entfernen Sie die sieben Schrauben (#6-32), mit denen die Systemplatine am Gehäuse befestigt ist. 10. Entfernen Sie gegebenenfalls die Schraubbefestigung, mit der die Hauptplatine am Gehäuse befestigt ist. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 108 Abbildung 60. Entfernen der Systemplatine 11. Lösen Sie die Systemplatine von der rückseitigen E/A-Leiste, indem Sie sie nach rechts schieben, und heben Sie die Systemplatine aus dem Gehäuse. Einbauen der Systemplatine VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 109 Abbildung 61. Übersicht über die Systemplatine 1. Eingriffsschalteranschluss (INTRUSION) 2. ATX-CPU-Stromanschluss (ATX CPU1 und ATX CPU2) 3. Prozessorlüfteranschluss (FAN CPU) 4. UDIMM-Steckplätze Von links (a>b): DIMM1 DIMM2 5. M.2-2230/2280-Solid-State-Laufwerksteckplatz (M.2 PCIE SSD-0) 6. Netzschalteranschluss (PWR SW) 7. Stromversorgungsanschluss (ATX SYS) 8.
- Seite 110 Abbildung 62. Einbauen der Systemplatine Schritte 1. Richten Sie die Hauptplatine am Gehäuse aus und senken Sie die Hauptplatine in das Gehäuse ab, bis die Abstandspunkte auf der Rückseite der Hauptplatine mit denen des Gehäuses übereinstimmen. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 111 Abbildung 63. Einbauen der Systemplatine 2. Bringen Sie gegebenenfalls die Schraubbefestigung zur Befestigung der Hauptplatine am Gehäuse wieder an. 3. Bringen Sie die sieben Schrauben (#6-32) zur Befestigung der Hauptplatine am Gehäuse wieder an. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 112 Abbildung 64. Einbauen der Systemplatine 4. Verlegen Sie das SATA-Netzkabel und verbinden Sie es mit dem entsprechenden Anschluss (SATA PWR) auf der Hauptplatine. 5. Verlegen Sie das Datenkabel des optischen Laufwerks / der Festplatte und verbinden Sie es mit dem entsprechenden Anschluss (SATA-3) auf der Hauptplatine.
- Seite 113 Nächste Schritte 1. Installieren Sie gegebenenfalls die optionalen E/A-Module. 2. Installieren Sie den Prozessor. 3. Installieren Sie die Prozessorlüfter- und Kühlkörperbaugruppe. 4. Installieren Sie gegebenenfalls das SMA-Antennenmodul. 5. Bauen Sie den Eingriffsschalter ein. 6. Installieren Sie die Wireless-Karte oder die externe SMA-Antenne, je nachdem, was zutrifft.
- Seite 114 ● Windows 11 Pro National Education ● Ubuntu Linux 22.04 LTS Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“ mit der Artikelnummer 000123347. Software...
- Seite 115 BIOS-Setup VORSICHT: Die Einstellungen im BIOS-Setup sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
- Seite 116 Einmaliges F12-Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige F12-Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ●...
- Seite 117 Der Computer bricht den Startvorgang für das Betriebssystem ab, wenn eine Komponente während des Startvorgangs nicht authentifiziert wird. Secure Boot kann im BIOS-Setup oder über Verwaltungsschnittstellen wie Dell Command|Configure aktiviert werden, kann aber nur über das BIOS-Setup deaktiviert werden.
- Seite 118 Aktiviert die Einstellung zur Festlegung, ob der Computer nur mit validierter Boot- Software starten kann. Standardmäßig ist die Option Unterstützung für sicheren Start aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Sicherer Start aktiviert zu lassen, um sicherzustellen, dass die UEFI-Firmware das Betriebssystem während des Startvorgangs validiert.
- Seite 119 Tabelle 32. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte ANMERKUNG: Je nach bestellter Konfiguration ist die Option für die Mikrofoneinstellung möglicherweise nicht verfügbar. Enable Internal Speaker (Internen Aktiviert den internen Lautsprecher. Lautsprecher aktivieren) Standardmäßig ist die Option Internen Lautsprecher aktivieren aktiviert. USB Configuration Vorderseitige USB-Ports aktivieren Aktiviert die USB-Anschlüsse auf der Vorderseite.
- Seite 120 Tabelle 34. System-Setup-Optionen – Menü „Display“ Display Multi-Display Enable Multi-Display Aktiviert oder deaktiviert die Multi-Display-Funktion des Windows Betriebssystems. Standardmäßig ist die Option Multi-Display aktivieren aktiviert. Primäres Display Primäres Display Ermöglicht dem Nutzer die Auswahl, welcher Videocontroller für das primäre Display verwendet wird, wenn mehrere Videocontroller im System vorhanden sind.
- Seite 121 Trusted Platform Module (TPM)-Chip. TPM 2.0 Security On Ermöglicht das Aktivieren oder Deaktivieren des TPM Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, TPM 2.0 Security On aktiviert zu lassen, damit diese Sicherheitstechnologien vollständig funktionieren. BIOS-Setup...
- Seite 122 Informationen, nachdem das Computer-BIOS beendet wurde. Diese Option kehrt zum Status „Deaktiviert“ zurück, wenn der Computer neu gestartet wird. Standardmäßig ist die Option Clear deaktiviert. Dell Technologies empfiehlt, die Option Löschen nur dann zu aktivieren, wenn TPM- Daten gelöscht werden müssen. PPI-Kennwortumgehung zum Löschen von Standardmäßig ist die Option PPI-Kennwortumgehung zum Löschen von Befehlen...
- Seite 123 Absolute Absolute Software bietet verschiedene Cybersicherheitslösungen, von denen einige Software erfordern, die auf Dell Computern vorinstalliert und in das BIOS integriert ist. Um diese Funktionen zu verwenden, müssen Sie die Absolute BIOS-Einstellung aktivieren und sich an Absolute wenden, um die Konfiguration und Aktivierung durchzuführen.
- Seite 124 ● Das Computerkennwort wird nicht angezeigt, wenn der Computer aus dem Stand- by-Modus reaktiviert wird. Dell Technologies empfiehlt die Verwendung des Computerkennworts in Situationen, in denen es wahrscheinlich ist, dass ein Computer verloren geht oder gestohlen wird. M.2 PCIe SSD-0 Ermöglicht dem Nutzer das Festlegen, Ändern oder Löschen des M.2-PCIe-SSD-0-...
- Seite 125 „Sperrung durch Masterkennwort“ geändert werden kann. Standardmäßig ist die Option Sperrung durch Masterkennwort aktivieren deaktiviert. Dell empfiehlt nicht, Sperrung durch Masterkennwort zu aktivieren, es sei denn, Sie haben Ihr eigenes Kennwortwiederherstellungssystem implementiert. Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung.
- Seite 126 Dell Auto OS Recovery Threshold Ermöglicht die Steuerung des automatischen Startablaufs der Konsole für SupportAssist-Systemproblemlösung und des Dell Betriebssystem-Recovery-Tools. Standardmäßig ist der Schwellenwert für die Automatische Betriebssystemwiederherstellung von Dell auf 2 eingestellt. Tabelle 40. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt das Service-Tag des Computers an.
- Seite 127 Tabelle 41. System-Setup-Optionen – Menü „Keyboard“ Tastatur Keyboard Errors Enable Keyboard Error Detection Aktiviert oder deaktiviert die Tastaturfehlererkennung. (Tastaturfehlererkennung aktivieren) Standardmäßig ist die Option Tastaturfehlererkennung aktivieren aktiviert. Numlock LED Numlock-LED aktivieren Aktiviert oder deaktiviert die Num-Lock-LED. Standardmäßig ist die Option Enable Numlock LED aktiviert. Device Configuration Hotkey Access Steuert, ob während des Computerstarts über Hotkeys auf die Device- Konfigurationsbildschirme zugegriffen werden kann.
- Seite 128 Tabelle 43. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Unterstützung der Virtualisierung Standardmäßig ist die Option DMA-Unterstützung vor dem Start aktivieren aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option DMA- Unterstützung vor dem Start aktivieren aktiviert zu lassen. ANMERKUNG: Diese Option wird nur aus Kompatibilitätsgründen bereitgestellt, da einige ältere Hardware nicht DMA-fähig ist.
- Seite 129 7. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für die BIOS-Aktualisierung gespeichert haben. 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. BIOS-Setup...
- Seite 130 F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
- Seite 131 Um Ihr BIOS über das einmalige F12-Startmenü zu aktualisieren, brauchen Sie Folgendes: ● einen USB-Stick, der für das FAT32-Dateisystem formatiert ist (der Stick muss nicht bootfähig sein) ● die ausführbare BIOS-Datei, die Sie von der Dell Support-Website heruntergeladen und in das Stammverzeichnis des USB-Sticks kopiert haben ●...
- Seite 132 2. Wählen Sie System/Administratorkennwort und erstellen Sie ein Passwort im Feld Neues Passwort eingeben. Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: ● Kennwörter dürfen aus maximal 32 Zeichen bestehen. ● Mindestens ein Sonderzeichen: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )" ●...
- Seite 133 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zur Vorgehensweise beim Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder Ihrer Anwendung.
- Seite 134 Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
- Seite 135 SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit installiertem Windows- Betriebssystem vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten...
- Seite 136 Dateien sichern oder Ihren Computer auf Werkseinstellungen zurücksetzen. Sie können das Tool auch über die Dell Supportwebsite herunterladen, um Probleme mit Ihrem Computer zu beheben, wenn das primäre Betriebssystem auf dem Computer aufgrund von Software- oder Hardwareproblemen nicht gestartet werden kann.
