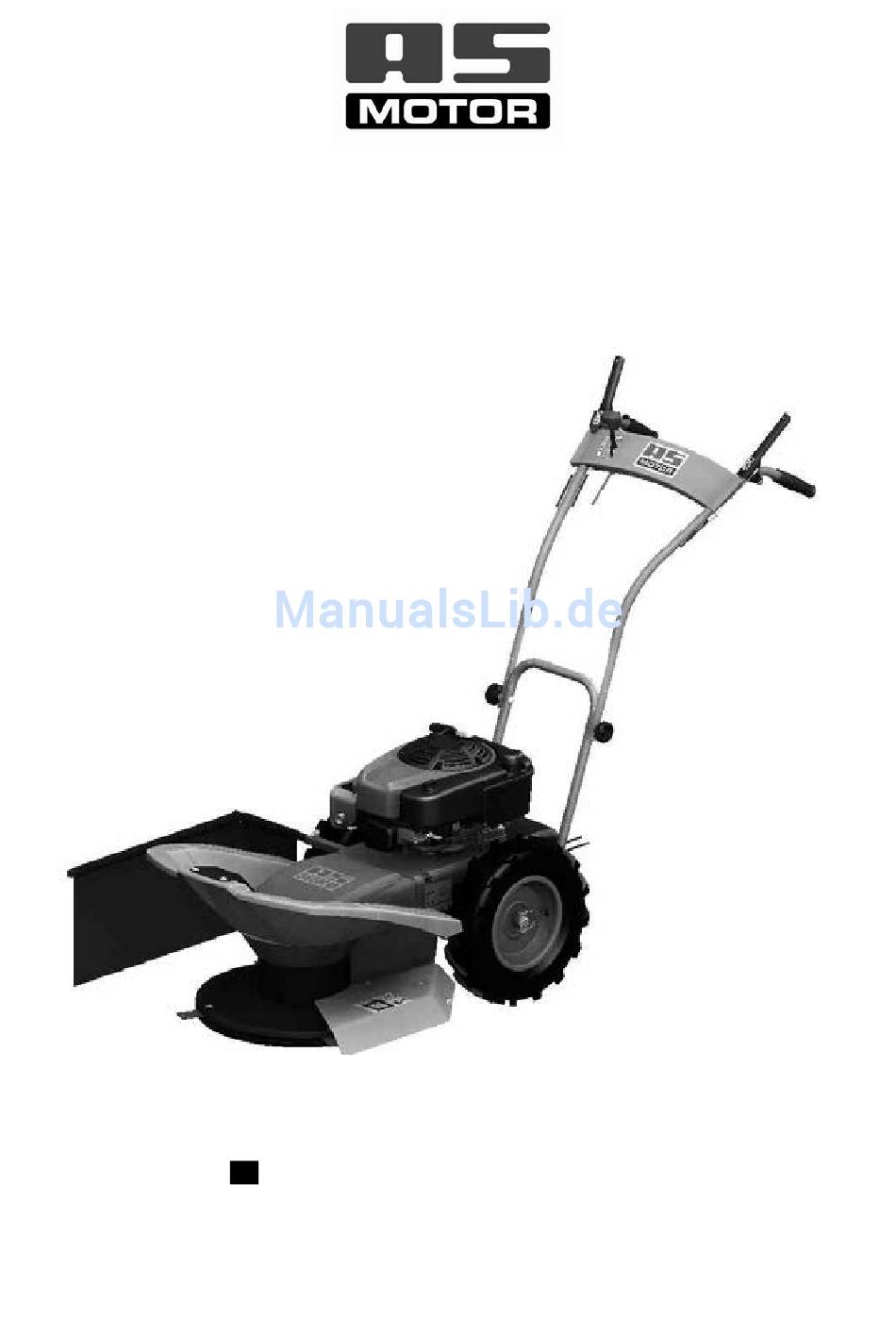

- Seite 1 Betriebsanleitung Gestrüpp-Mäher AS 565KM Ab Serien Nr.: 026213050001 – Übersetzung der Originalbetriebsanleitung D-74424 Bühlertann Telefon (07973) 9123-0 www.as-motor.de...
- Seite 3 AS 565KM Inhalt 1 Betriebsanleitung 2 Bilder 3 EG-Konformitätserklärung Basisinformation Verlangen Sie Auspacken und Einweisung bei Ihrem Verkäufer im Rahmen des Vorverkauf-Services! AS 565KM Typenbezeichnung Briggs & Stratton 850 Series Motortyp Produktionsnummer Verkaufs- Lieferdatum Lieferant (Stempel) ● Wir empfehlen Ihnen von dieser Seite eine Kopie zu machen für den Fall, dass das Original der Betriebsanleitung verloren geht.
-
Seite 4: Inhaltsverzeichnis
Deutsch 1 Betriebsanleitung Inhalt 1 Betriebsanleitung 1.4.3.2 Das Mähen des Grasbestandes........9 1.1 Einleitung..................5 1.4.3.2.1 Probleme beim Mähen........9 1.1.1 Grundlegende Hinweise............5 1.5 Wartung, Pflege, Lagerung..............10 1.2 Betriebssicherheit................5 1.5.1 Räder..................10 1.2.1 Sicherheitshinweise..............5 1.5.1.1 Reifendruck..............10 1.2.2 Lärm- und Vibrationswerte.............6 1.5.2 Maschinenschmierung............10 1.2.3 Sicherheitspiktogramme............6 1.5.2.1 Motorölwechsel............10 1.3 Basisinformationen................7 1.5.2.2 Schmierstellen.............10... -
Seite 5: Einleitung
AS 565KM 1.1 Einleitung Verehrte Kundin, lieber Kunde! Wir gratulieren Ihnen zu Ihrer Kaufentscheidung. Mit dem AS-Gestrüpp-Mäher haben Sie ein zuverlässiges Qualitätsgerät erworben, das praxisgerecht erprobt und seit Jahren bewährt ist. Wir sind stets darum bemüht unsere Produkte weiter zu verbessern. Wo Sie auch immer hohes Gras, Unkraut und Gestrüpp mähen wollen, ob auf Wiesen, in Obstanlagen, auf Pferdekoppeln oder in kommunalen Bereichen können Sie mit der zuverlässigen... -
Seite 6: Lärm- Und Vibrationswerte
Deutsch Schalten Sie den Motor immer aus und warten Sie, bis die Mähtrommel stillsteht, bevor Sie irgendwelche Tätigkeit in der Nähe der Maschine durchführen. Vor dem Verlassen des Gestrüpp-Mähers den Motor immer ausschalten! Lassen Sie nie den Motor lange bei maximaler Drehzahl oder im Leerlauf bei ausgeschalteter Kupplung des Mähtrommelantriebs und Kupplung des Radantriebs laufen! Dies kann zur Beschädigung der Antriebsteile der Maschine führen (Keilriemen, Riemenscheibe, Kupplungszug usw.)! ... -
Seite 7: Basisinformationen
1.3.1 Bestimmungsgemäße Verwendung Der Gestrüpp-Mäher AS 565KM wurde nach den neuesten Erkenntnissen aus dem Bereich der Garten- und Landwirtschaftstechnik entworfen und hergestellt. Er zeichnet sich durch leichte Wendigkeit, leisen, leistungsstarken und sparsamen Motor Briggs & Stratton und durch einfache Wartung aus. -
Seite 8: Beschreibung Der Maschine Und Ihrer Bauteile
1.3.2 Beschreibung der Maschine und ihrer Bauteile Der AS 565KM (Abb.5) wurde auf einen Stahlrahmen gebaut, an den alle wichtigen Teile des Mähers angeschlossen sind. Alle Bedienelemente (1,2,4 und 18) befinden sich auf den Lenkholmen. Die Lenkholme sind mit dem Rahmen mit Schrauben (3) verbunden und sie sind in 3 Höhen verstellbar. -
Seite 9: Radantrieb Der Maschine
AS 565KM Drücken Sie die Taste der Arretiersicherung (17 auf Abb.5) auf dem Bügel (18) ein. Halten Sie die Taste bis der Betätigungshebel die Seile bewegt. Dann drücken Sie den Betätigungshebel auf dem rechten Handgriff mit stetiger langsamer Bewegung der rechten Hand ein. -
Seite 10: Wartung, Pflege, Lagerung
Deutsch Die Mähtrommel verliert an Drehzahl, der Motor verliert an Drehzahl, geht aber nicht aus. ➢ Schalten Sie sofort den Radantrieb der Maschine aus und fahren Sie etwas zurück. Gleichzeitig heben Sie den Vorderteil der Maschine ein wenig hoch (drücken Sie die Lenkholme nach unten). Der Bereich unter der oberen Verkleidung reinigt sich zum Teil von selbst von Übermengen an Gras. -
Seite 11: Pflege Und Austausch Der Arbeitsmesser
AS 565KM Schmierstelle - Beschreibung Intervall in der Saison Nach der Schmiermittel Abb. Bemerkung Saison Bowdenzüge und die Taste der min 2x (5 Tropfen) Öl Abb.12 Seileingang in den Bowdenzug und Arretiersicher Bolzen. Gehäuse der Trommelantriebrolle alle 10 Std. (2 Tropfen) Öl/Fett... -
Seite 12: Wechsel Des Keilriemens
Deutsch Falls es zum Riemenrutschen an der rechten Seite der Maschine kommt, spannen Sie ihn durch Herausdrehen der Schraube (3) am Endstück des Bowdenzugs in der Richtung des Pfeils (in der Richtung vom Rahmen) ungefähr um 1 mm an und wiederholen Sie die Kontrolle nach a). -
Seite 13: Serviceintervalle
AS 565KM 1.5.5 Serviceintervalle Tätigkeit Vor dem Mähen In der Saison Vor der Lagerung Überprüfung des Ölstandes im Motor nach der Anleitung für den Motor Reinigen des Luftfilters des Motors Überprüfung alle 10 Stunden Waschen Schmutz - und Restbeseitigung des gemähten nach jeden Mähen... -
Seite 14: Lagerung
Deutsch 1.5.7 Lagerung Vor einer längeren Lagerung (z.B. nach der Saison) reinigen Sie die Maschine von allem Schmutz und allen Pflanzenresten. Verhindern Sie unbefugten Personen den Zugang zu der Maschine. Schützen Sie die Maschine vor Witterungseinflüssen, aber benutzen Sie keinen luftdichten Schutz wegen der Möglichkeit erhöhter Korrosion. - Seite 15 AS 565KM 2 Bilder 1) Ort für das Greifen hinten („U“ Rohr des Rahmens) 2) Seitenblende 3) Abmontierte Trommelverkleidung 4) Ort für das Greifen der Maschine vorne (Mähtrommel) 5) Zugeklappte Lenkholme in der Verpackung (Transportlage) 6) Beutel 7) Träger der Seitenblende 8) Abmontierte linke und rechte Scheibenabdeckung Abb 1: Auspacken des Geräts...
- Seite 16 Deutsch Position STOP: Position MIN: Motor läuft nicht. (Position „1“) Der Motor läuft im Leerlauf. (Position „2“ Schildkröte) ➢ Wird für das Ausschalten des laufenden Motors ➢ Kurzfristige Pause benutzt. bei der Arbeit ➢ Stilllegung der Maschine. ➢ Nachfüllen des Position CHOKE: Brennstoffs.
- Seite 17 AS 565KM Abb. 14: Kupplungsrolle des Trommelantriebs - Bremse Abb. 13: Einstellung der Spannrollen des Radantriebs Abb. 15: Keilriemenweg 1) Keilriemen des Mähscheibenantriebs 2) Keilriemen des Getriebeantriebs 3) Keilriemen des Radachsenantriebs 4) Treibende Scheibe (auf dem Getriebe) 5) Getriebene Scheibe (auf der Radachse)
- Seite 18 Deutsch Position auf der Maschine Position auf der Maschine Abb. 16: Abb. 17: Sicherheitspiktogramm - Sicherheitspiktogramm - Radantrieb Inbetriebnahme der Mähtrommel Nummer: Position auf der Maschine Abb. 18: Sicherheitspiktogramm - Sicherheitsaufkleber Abb. 19: Sicherheitspiktogramm - Drehrichtungspfeil Position auf der Maschine Position auf der Maschine Abb.
- Seite 19 AS 565KM 3 EG-Konformitätserklärung EG-Konformitätserklärung Hersteller: AS-MOTOR GERMANY GmbH & Co. KG Adresse: Ellwanger Straße 15; D-74424 Bühlertann AS 565KM Erzeugnis (Maschine) - Typ: ab 026213050001 Serien Nr.: Beschreibung der Maschine: Maschinentyp Motor Leistung Arbeitsbreite Gestrüpp-Mäher B&S 850 Series 3,6 kW/3200 min 58,5 cm Dieser Gestrüpp-Mäher eignet sich für das Mähen von hohen dünnen Grasbeständen und holzigem Aufwuchs im Wald und auf Wiesen bis zu einer maximalen Höhe von...
-
Seite 21: Professionelle Technik In Garten Und Landschaft
AS-MOTOR GERMANY GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Professionelle Technik in Garten und Landschaft Allmäher® Wendige Wiesenmäher für die extensive Grünflächenpflege. Allmäher zerkleinern meterhohes Gras, Gestrüpp und Unkraut zuverlässig, auch an steilen Hängen und in unwegsamem Gelände.
