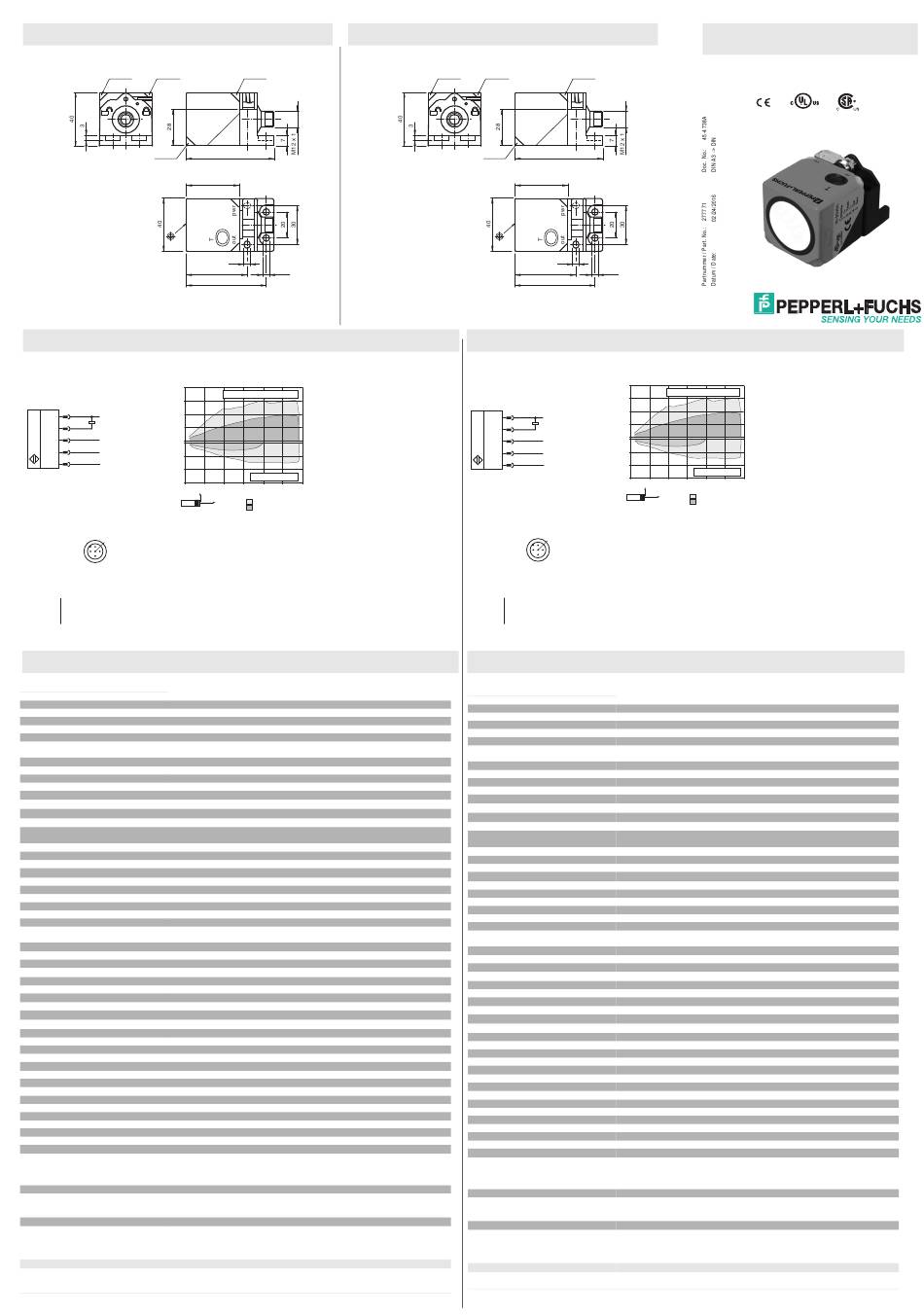

Pepperl+Fuchs UC4000-L2-E4-V15 Kurzanleitung

Abmessungen
LED ye LED gn
LED gn
Alle Abmessungen in mm
Elektrischer Anschluss/Kurven/Zusätzliche Informationen
Charakteristische Ansprechkurve
Abstand Y [mm]
2000
1500
1
1000
L+
4
Schaltausgang
500
2
Lerneingang
0
5
Synchronisation
-500
3
L-
-1000
-1500
0
1
5
2 4
3
Adernfarben gemäß EN 60947-5-2
1 BN (braun)
2 WH (weiß)
3 BU (blau)
4 BK (schwarz)
5 GY (grau)
Technische Daten
Allgemeine Daten
Erfassungsbereich 200 ... 4000 mm
Einstellbereich 240 ... 4000 mm
Blindzone 0 ... 200 mm
Normmessplatte 100 mm x 100 mm
Wandlerfrequenz ca. 85 kHz
Ansprechverzug minimal : 110 ms
Werkseinstellung: 280 ms
Anzeigen/Bedienelemente
LED grün Betriebsanzeige
LED gelb Schaltzustand
LED rot Störung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , Welligkeit 10 %
B
Leerlaufstrom I ≤ 50 mA
0
Schnittstelle
Schnittstellentyp Serielle Schnittstelle (Programmieradapter erforderlich)
9600 BPS, no parity, 8 data bits, 1 stop bit
Eingang/Ausgang
Ein-/Ausgangsart 1 Synchronisationsanschluss, bidirektional
0 ... 1 V
0-Pegel
4 V ... U
1-Pegel
B
> 12 kΩ
Eingangsimpedanz
< 12 mA
Ausgangsstrom
0,5 ... 300 ms (1-Pegel)
Impulsdauer
≥ 62,5 ms (0-Pegel)
Impulspause
Synchronisationsfrequenz
≤ 16 Hz
Gleichtaktbetrieb
≤ 17 Hz / n , n = Anzahl der Sensoren , n ≤ 10
Multiplexbetrieb
(Werkseinstellung: n = 5 )
Eingang
Eingangstyp 1 Lerneingang
Pegel (Schaltabstand 1) 0 ... 1 V
Pegel (Schaltabstand 2) 4 V ... U
B
Eingangsimpedanz > 10 kΩ
Impulsdauer 2 ... 10 s
Ausgang
Ausgangstyp 1 Schaltausgang E4, npn, Schließer/Öffner, parametrierbar
Bemessungsbetriebsstrom I 200 mA , kurzschluss-/überlastfest
e
Spannungsfall U ≤ 2 V
d
Reproduzierbarkeit ≤ 0,1 % vom Endwert
Schaltfrequenz f ≤ 2,8 Hz
Abstandshysterese H parametrierbar , voreingestellt auf 1 mm
Temperatureinfluss < 1,5 % vom Endwert
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart Gerätestecker M12 x 1 , 5-polig
Schutzart IP67
Material
PA-GF35
Gehäuse
Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan
Wandler
Masse 120 g
Werkseinstellungen
Ausgang naher Schaltpunkt: 240 mm
ferner Schaltpunkt: 4000 mm
Ausgangsfunktion: Fensterfunktion
Ausgangsverhalten: Schließer
Schallkeule breit
Auswerteverfahren Mittelung (MxN)
M = 5
N = 2
Allgemeine Informationen
Ergänzende Informationen Schalterstellung des externen Programmieradapters:
"output load": pull-up
"output logic": inv
Normen- und Richtlinienkonformität
Normenkonformität
EN 60947-5-2:2007 + A1:2012
Normen
IEC 60947-5-2:2007 + A1:2012
Dimensions
LED ye
67
40
5.5
46 ø 5.5
60
All dimensions im mm
ebene Platte 100 mm x 100 mm
Rundstab Ø 25 mm
1000 2000 3000 4000 5000 6000
Y Abstand X [mm]
breite Schallkeule
X
schmale Schallkeule
SS
LED ye LED gn LED ye
LED gn
67
40
5.5
46 ø 5.5
60
Electrical Connection / Curves / Additional Information
1
L+
4
Switch output
2
Program input
5
Synchronization
3
L-
1
5
2 4
3
Wire colors in accordance with EN 60947-5-2
1 BN (brown)
2 WH (white)
3 BU (blue)
4 BK (black)
5 GY (gray)
Technical data
General specifications
Sensing range
Adjustment range
Dead band
Standard target plate
Transducer frequency
Response delay
Indicators/operating means
LED green
LED yellow
LED red
Electrical specifications
Operating voltage U
B
No-load supply current I
0
Interface
Interface type
Input/Output
Input/output type
0 Level
1 Level
Input impedance
Output rated operating current
Pulse length
Pulse interval
Synchronization frequency
Common mode operation
Multiplex operation
Input
Input type
Level (switch point 1)
Level (switch point 2)
Input impedance
Pulse length
Output
Output type
Rated operating current I
e
Voltage drop U
d
Repeat accuracy
Switching frequency f
Range hysteresis H
Temperature influence
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Connection type
Degree of protection
Material
Housing
Transducer
Mass
Factory settings
Output
Beam width
Evaluation procedure
General information
Supplementary information
Compliance with standards and directives
Standard conformity
Standards
Ultraschallsensor
Ultrasonic sensor
UC4000-L2-E4-V15
Characteristic response curve
Distance Y [mm]
2000
flat surface 100 mm x 100 mm
1500
1000
500
0
-500
-1000
round bar, Ø 25 mm
-1500
0 1000 2000 3000 4000 5000 6000
Y Distance X [mm]
X wide sound lobe
narrow sound lobe
200 ... 4000 mm
240 ... 4000 mm
0 ... 200 mm
100 mm x 100 mm
approx. 85 kHz
minimum : 110 ms
Ex works settings: 280 ms
Operating display
switching state
error
10 ... 30 V DC , ripple 10 %
SS
≤ 50 mA
Serial interface (programming adapter required)
9600 BPS, no parity, 8 data bits, 1 stop bit
1 synchronization connection, bidirectional
0 ... 1 V
4 V ... U
B
> 12 kΩ
< 12 mA
0.5 ... 300 ms (level 1)
≥ 62.5 ms (level 0)
≤ 16 Hz
≤ 17 Hz / n , n = number of sensors , n ≤ 10
(factory setting: n = 5 )
1 program input
0 ... 1 V
4 V ... U
B
> 10 kΩ
2 ... 10 s
1 switching output E4, NPN, NO/NC, programmable
200 mA , short-circuit/overload protected
≤ 2 V
≤ 0.1 % of full-scale value
≤ 2.8 Hz
programmable , preset to 1 mm
< 1.5 % of full-scale value
-25 ... 70 °C (-13 ... 158 °F)
-40 ... 85 °C (-40 ... 185 °F)
Connector M12 x 1 , 5-pin
IP67
PA-GF35
epoxy resin/hollow glass sphere mixture; polyurethane foam
120 g
near switch point: 240 mm
far switch point: 4000 mm
output function: Window mode
output behavior: NO contact
wide
averaging (MxN)
M = 5
N = 2
Switch settings of the external programming adapter:
"output load": pull-up
"output logic": inv
EN 60947-5-2:2007 + A1:2012
IEC 60947-5-2:2007 + A1:2012
