Einstellung der Sat-Antenne

bei mobilen Anlagen

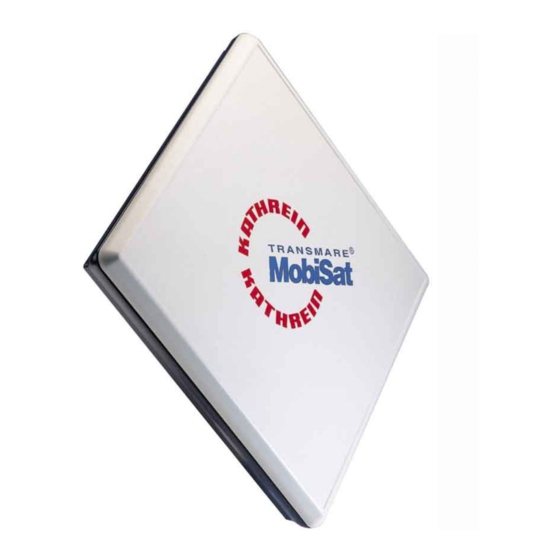

Dieser Anwendungshinweis gilt nur in Verbindung mit den DVB-Sat-

Receivern UFS 740 und UFS 601, der Sat-Antenne BAS 60 und den Masten

HDM 140 sowie HDS 150.

Bevor Sie mit der Einstellung beginnen, lesen Sie die den verwen-

deten Komponenten beigelegten und in den jeweiligen

Anleitungen abgedruckten Sicherheitshinweise und beachten Sie

diese während des Einstellvorganges!

Seite 1 Anlagen Dieser Anwendungshinweis gilt nur in Verbindung mit den DVB-Sat- Receivern UFS 740 und UFS 601, der Sat-Antenne BAS 60 und den Masten HDM 140 sowie HDS 150. Bevor Sie mit der Einstellung beginnen, lesen Sie die den verwen-...
Seite 2 Hinweis: Bild 1 Zwischen Antenne und Satellit muss freie Sicht be- stehen, d. h. die Sichtlinie darf nicht durch Bäume, Häuser oder sonstige Hindernisse unterbrochen sein! Hinweis für Stativ-Gelenkmast HDS 150: Achten Sie bei der Montage auf die Sicherheitshinweise (Quetschgefahr) im Anwendungshinweis des Stativ-Gelenk- mastes.
Seite 3 HDM 140 Bild 3 Entnehmen Sie den entsprechenden Elevations- wert für Ihren Standort aus der beigelegten Tabelle stellen Masten ein. 1 Kurbelumdrehung = 12° HDM 140 Beispiel (Rosenheim): Elevat.-Winkel = 34,7°. Drehen Kurbel Antennenmast (90° - 34,7° = 55,3°) um ca. 4½ Umdrehungen nach rechts.
Seite 4 Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung. Telefon: 08031/184-700 Internet: http://www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 Postfach • 83004 Rosenheim...
