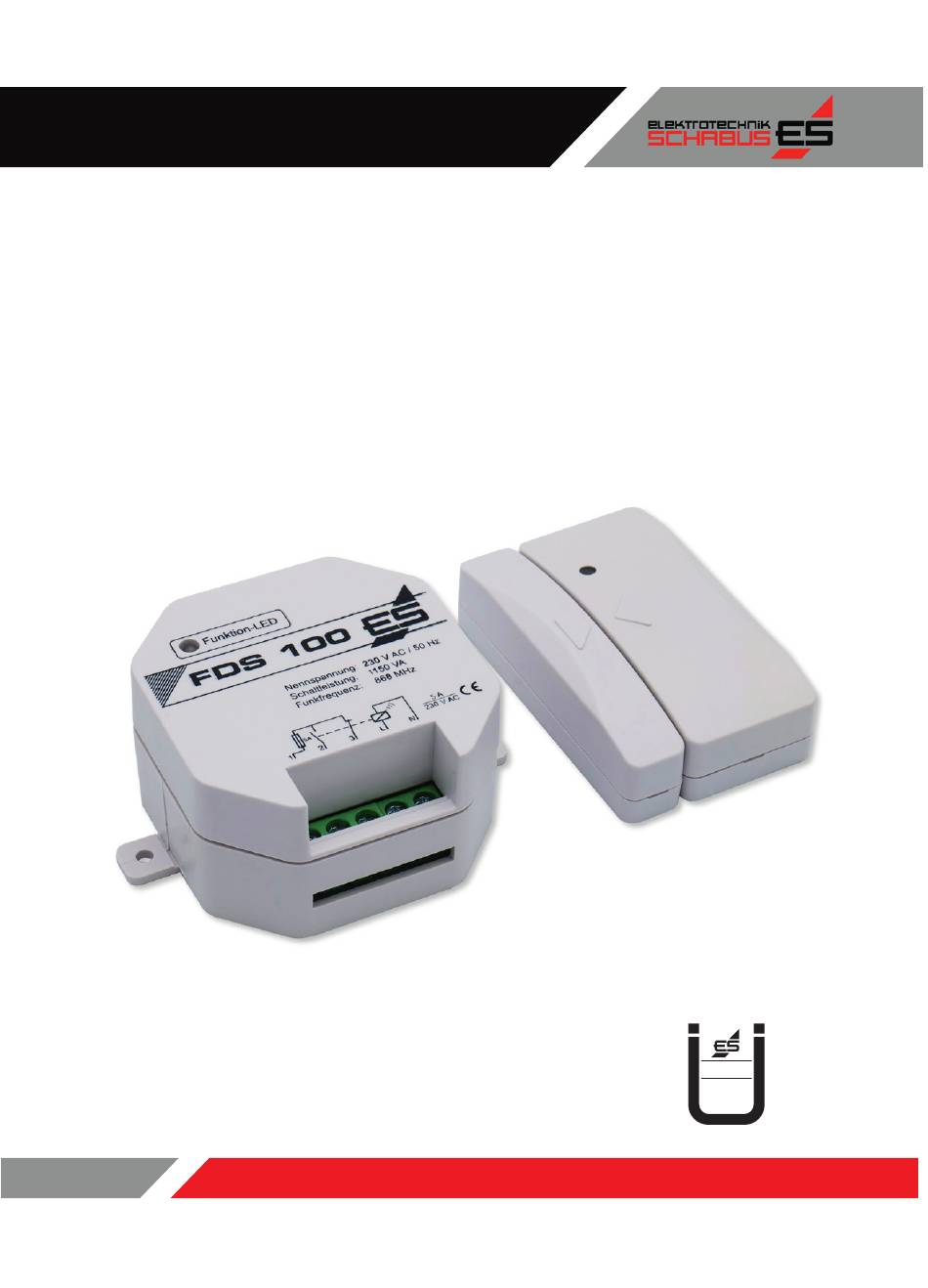

- Seite 1 BETRIEBSANLEITUNG Funk-Abluftsteuerung FDS 100 Artikelnummer: 300268 zur Montage durch eine ausgebildete Elektro-Fachkraft TÜV- und DIBt-Zulassung Z-85.2-11 Prüfstelle TÜV SÜD www.elektrotechnik-schabus.de...
- Seite 2 Herzlichen Dank für Ihr Vertrauen! Um eine stets optimale Funktion und Leistungsbereitschaft für das Pro- dukt zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor Montage und ersten Inbetrieb- nahme diese Betriebsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise! Die Betriebsanleitung ist Bestandteil dieses Produktes.
- Seite 3 Abführung der Abgase der gleichzeitig betriebenen raumluftab- hängigen Feuerstätte muss unabhängig von der Fensterstellung des überwachten Fensters sichergestellt sein. • Die Funk-Abluftsteuerung FDS 100 darf bei Fenstern mit einer Au- ßenjalousie, ohne konstruktive oder mechanische Vorrichtung zur Verhinderung des vollständigen Schließens, nicht eingesetzt werden.
- Seite 4 Sender und Empfänger sind eindeutig zueinander programmiert! Nur im SET austauschen! Ein zusätzlicher Funk-Magnetschalter für ein zweites Fenster muss werkseitig programmiert werden. Wollen Sie einen weiteren Funk-Magnetschalter für ein zweites Fenster ver- wenden, so setzen Sie sich direkt mit Elektrotechnik Schabus in Verbindung. Funk-Empfänger Funk-Magnetschalter Magnet...
- Seite 5 Montageanleitung Berechnung der Mindestspaltöffnung Ihres Fensters Bevor Sie mit der Montage beginnen, müssen Sie zuerst die Mindestöff- nung des Fensters ermitteln. Die Mindestöffnung richtet sich nach: • Leistung des Abluftgerätes in m³/h • Größe des zu öffnenden Fensters in m² •...
- Seite 6 Fensterfl äche in m² in m2 in cm2 2000 3000 4000 5000 6000 7000 8000 Spalt- Maximale zulässige Abluftleistung in m³/h Öfnungsmaß in cm 1009 1031 1105 Montage Funk-Magnetschalter Für eine einwandfreie Schaltfunktion des Funk-Magnetschalters müs- sen Sie folgendes bei der Montage beachten: Der Funk-Magnetschalter muss je nach Fensteranschlag am Fenster so montiert werden, dass sowohl beim Kippen als auch beim Öffnen des Fensters der Kontakt schaltet.
- Seite 7 9000 10000 11000 12000 13000 14000 15000 1005 1012 1096 1136 1027 1079 1128 1176 1222 1266 1073 1133 1191 1245 1298 1346 1397 1174 1240 1302 1362 1419 1475 1528 Fenster mit Fenster mit Linksanschlag Rechtsanschlag...
- Seite 8 Höhe sind. Die Außenjalousie muss bei Betrieb voll- ständig geöffnet sein, damit die erforderliche Zuluft einströmen kann! Die Funk-Abluftsteuerung FDS 100 darf bei Fenstern mit einer Außenjalousie, ohne konstruktive oder mechanische Vorrichtung zur Verhinderung des Bei Betrieb der vollständigen Schließens, nicht eingesetzt werden.
- Seite 9 Herstellers der Abluftanlage und kontaktieren im Zweifel dessen Kundenservice. Grundsätzlich gilt: Der FDS 100 wird an den Klemmen 4+5 mit 230V~ Dauerstrom an L/N versorgt, damit er überhaupt arbeiten kann. Die Klem- men 1+2 stellen den Schließerkontakt dar. Das ist nichts anderes als ein Schalter, der per Funk schließt, wenn das Fenster geöffnet wird.
- Seite 10 Eingang, der nur für den Lüfter reserviert ist. Die Klemmen 4/5 sorgen für Dauer- stromversorgung des FDS 100 mit L und N, der Schalter (Schließer) an den Klemmen 1/2 versorgt bei geöffnetem Fenster den Eingang L3 des Bora Sys- tems mit einer Phase L.
- Seite 11 Klemme 2 und führen eine Leitung von Klemme 1 zum Anschlussfeld an Schraube 1. Bei geöffnetem Fenster wird so nur der Lüfter mit Strom ver- sorgt. Die Herdplatten dürfen keinesfalls vom FDS 100 geschaltet werden! Benutzen die Schalter Ihrer Abluftanlage um diese in Betrieb zu setzen während das Fenster bereits geöffnet ist.
- Seite 12 Klemme 2 des einen FDS Klemme 2 100 mit der Klemme 1 des anderen FDS 100 verbindet. Sie muss von der gleichen Art und Dicke / Belastbarkeit sein, wie die anderen Leitun- gen an den Klemmen 1 und 2.
- Seite 13 Batteriewechsel Blinkt die LED am Sender rot oder abwechselnd rot/grün - oder über- haupt nicht mehr - bei geöffnetem Fenster oder beim Öffnen / Schließen, dann sollte die verbrauchte Batterie CR 2032 / 3V ersetzt werden. Glei- ches gilt, wenn die Abluftanlage sich ein- oder ausschaltet obwohl das Fenster geöffnet ist.
- Seite 14 Konformitätserklärung Die Konformitätserklärung fi nden Sie unter: www.elektrotechnik-schabus.de Gewährleistung Auf Ihr elektronisches Produkt von Elektrotechnik Schabus gewähren wir auf Materialfehler und Qualitätsmängel eine gesetzliche Gewährleistung ab Kaufdatum. Elektrotechnik Schabus repariert oder tauscht Ihr Gerät kostenlos aus, unter den folgenden Voraussetzungen: •...
- Seite 15 Rücksendung Sollte Ihr Gerät defekt sein, nehmen Sie bitte mit uns Kontakt auf: Telefon +49 (0) 80 36 / 67 49 79 - 0 +49 (0) 80 36 / 67 49 79 - 79 Email info@elektrotechnik-schabus.de Bitte geben Sie Ihre komplette Anschrift bekannt sowie den Rückgabegrund.
- Seite 16 Elektrotechnik Schabus GmbH & Co. KG +49 (0) 80 36 / 67 49 79 - 0 Baierbacher Str. 150 MAIL info@elektrotechnik-schabus.de D-83071 Stephanskirchen www.elektrotechnik-schabus.de 300268-AN-FDS100-240222-SCHABUS...
