WAREMA Quatronic dialog Installationsanleitung Seite 26

Quatronic dialog

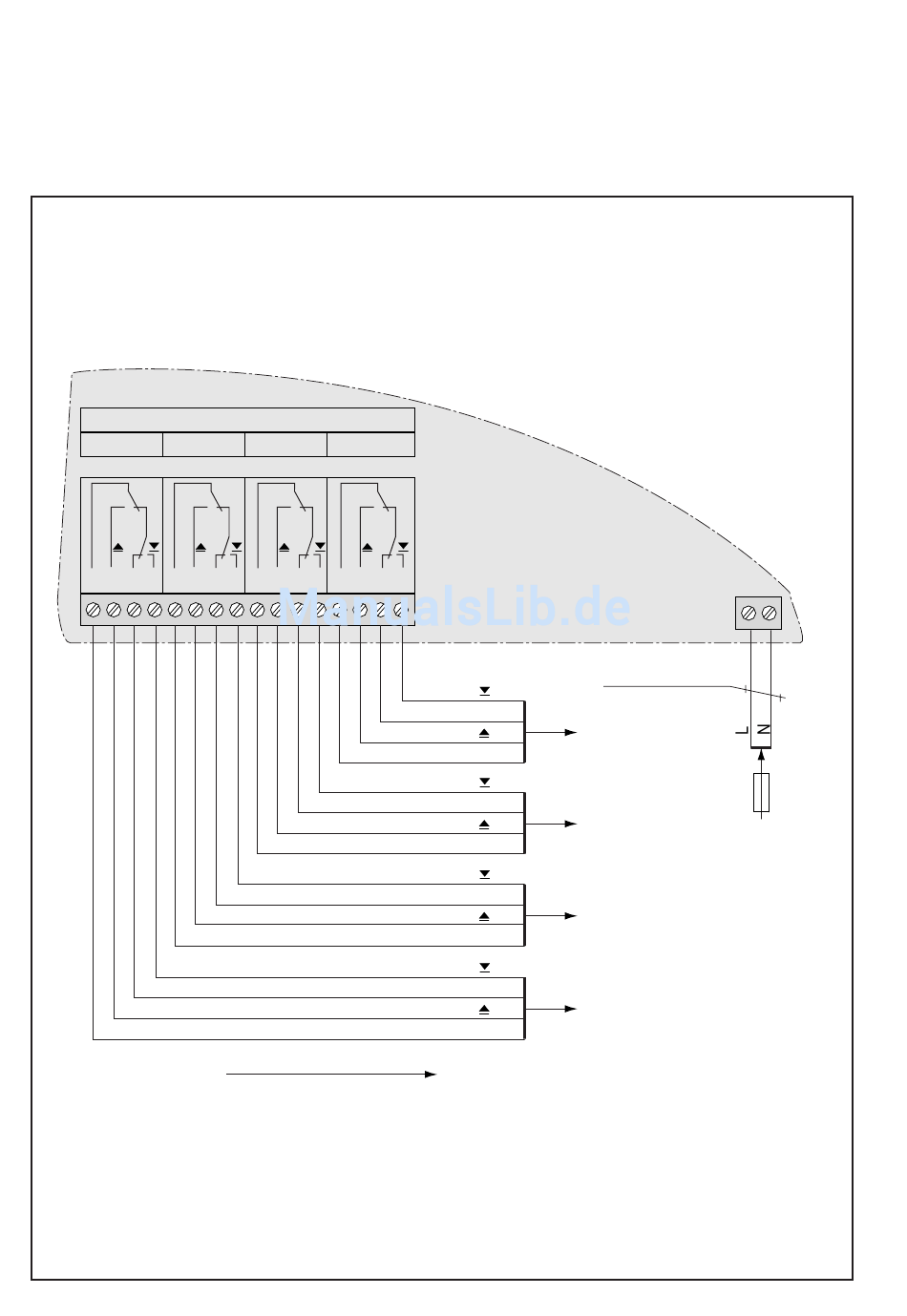

4. Anschlußpläne
Netzanschluß und Anschluß der Steuerleitungen
Potentialfreie Ausgänge
Fassade 1 Fassade 2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
26
• Technische Änderungen behalten wir uns vor
Fassade 3 Fassade 4
Zum Geschoßansteuerverteiler
oder zu den Motorsteuereinheiten.
Siehe hierzu die Unterlage "Anschlußpläne",
Art.-Nr. 816 345
Vorsicht 230V !
Vor Arbeiten am Gerät
X1
Netzstromkreise abschalten.
E
Fass. 4
(Kanal 4)
P
E
Fass. 3
(Kanal 3)
P
E
Fass. 2
(Kanal 2)
P
E
Fass. 1
(Kanal 1)
P
L N
X2
2
NYM-J 3x1,5 mm
Zuleitung
230V AC /6A
bauseits
6850284d•816175•791800•24.06.2003
