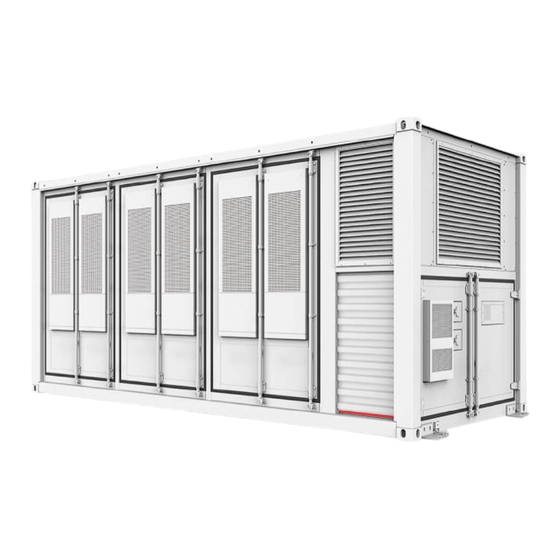

Huawei Smart String ESS LUNA2000-2.0MWH-Serie Kurzanleitung
Vorschau ausblenden
Andere Handbücher für Smart String ESS LUNA2000-2.0MWH-Serie:
- Benutzerhandbuch (254 Seiten)
Verwandte Anleitungen für Huawei Smart String ESS LUNA2000-2.0MWH-Serie
Inhaltszusammenfassung für Huawei Smart String ESS LUNA2000-2.0MWH-Serie
- Seite 1 Smart String ESS der Serie LUNA2000-2.0MWH Kurzanleitung Version: 10 Teilenummer: 31500HFV Datum: 07.10.2023 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 • Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig durch und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht haftbar für jegliche Folgen, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen.
- Seite 3 Die Abstandsanforderungen zwischen der Ecke des ESS und dem Rand des Fundaments sind für alle vier Ecken des ESS gleich. Die Abbildung zeigt eine der Ecken als Beispiel. Ö ffnen der Türen des ESS • Treffen Sie beim Ö ffnen der Türen des ESS entsprechende Schutzmaßnahmen. •...
- Seite 4 2. Ö ffnen Sie die Tür, nehmen Sie den Schlüssel aus dem Gehäuse der Steuerungseinheit und öffnen Sie mit dem Schlüssel das Sicherheitsschloss. Nr. Bedeutung Position der Schlüssel 3. Benutzen Sie den Schlüssel, um die Sicherheitsschlösser am rechten Griff des Akkugehäuses zu öffnen und öffnen Sie dann die Türen des Akkugehäuses.
- Seite 5 • Schließen Sie die Türen unverzüglich ab und bewahren Sie die Schlüssel sorgfältig unter der Aufsicht von Fachpersonal auf. • Sollten Materialien fehlen, wenden Sie sich an den technischen Kundendienst von Huawei. • Wenn sich die Türen nicht öffnen oder schließen lassen, sehen Sie bitte in den FAQs nach.
- Seite 6 Nr. Kabelöffnung Erdungskabelöff nung Die Position für den Ausschnitt des Pagodenstutzens dient nur als Referenz. Die tatsächliche Kabelnutzung kann abweichen. Installieren der Komponenten • Das ESS ist nicht eingeschaltet. • Das Installationspersonal muss Sicherheitsvorkehrungen treffen, z. B. isolierende Handschuhe und Schuhe tragen. Sichern des ESS Jede spitze Stahlklammer muss durch zwei Montagelöcher gesichert werden.
- Seite 7 Legen Sie einen Holzklotz auf einen Spreizbolzen und schlagen Sie dann mit einem Klauenhammer auf den Holzklotz, um den Spreizbolzen nicht zu beschädigen.
- Seite 8 Installieren von Kupferschienen zwischen Akkupacks Es gibt 25 Trockenmittelbeutel, vier Beutel für jeden Akkuträger im Akkugehäuse und • einen Beutel für den Schrank der Steuerungseinheit. • Entfernen Sie das Trockenmittel vor dem Einschalten nicht, nachdem die Kabel angeschlossen sind. • Wurde das ESS länger als sechs Monate gelagert, ersetzen Sie es durch neues (Montmorillonit-Trockenmittel, 500 g/Beutel).
- Seite 9 2. Drücken Sie auf der Abdeckung des Akkupacks auf die rechte Seite. 3. Tragen Sie isolierte Handschuhe und bringen Sie Kupferschienen zwischen den Akkupacks an. • Verwenden Sie die im Lieferumfang des ESS enthaltenen Kupferschienen. Verwenden Sie keine Kupferschienen von ESS anderer Modelle. •...
- Seite 10 Halten Sie bei der Installation der Kupferschiene C Abstand zu den Kommunikations- und Lüfterstrom- kabeln der Akkupacks, damit die Kabel nicht gequetscht werden.
- Seite 11 Bei einigen Modellen enthält jeder Akkuträger nur 19 Akkupacks. Installieren Sie die Kupferschienen wie in der folgenden Abbildung gezeigt. Halten Sie bei der Installation der Kupferschiene C Abstand zu den Kommunikations- und Lüfterstrom- kabeln der Akkupacks, damit die Kabel nicht gequetscht werden. 4.
- Seite 12 3. (Optional) Entfernen Sie das Hochdruck-Kniestück mit einem Drehmomentschlüssel vom Verbindungsstück mit veränderbarem Durchmesser. • Wenn kein Verbindungsstück mit veränderbarem Durchmesser vorhanden ist, entfernen Sie das Hochdruck-Kniestück direkt von der Löschmittelflasche. • Wenn kein Verbindungsstück mit variablem Durchmesser und kein Hochdruckkrümmer vorhanden ist, ziehen Sie den Löschmittel-Auslöseschlauch direkt vom Feuerlöschzylinder ab.
- Seite 13 8. Installieren Sie den Feuerlöscher. 9. Entfernen Sie die Sicherheitskappe der Auslassöffnung. 10.(Optional) Installieren Sie das Verbindungsstück mit veränderbarem Durchmesser mit einem Drehmomentschlüssel an der Auslassöffnung. Wenn kein Verbindungsstück mit veränderbarem Durchmesser vorhanden ist: diesen Schritt überspringen. 11.(Optional) Umwickeln Sie das Außengewinde des Anschlusses mit acht Lagen Dichtungsband und installieren Sie das Hockdruck-Kniestück mit einem Drehmomentschlüssel am Verbindungsstück mit veränderbarem Durchmesser.
- Seite 14 Installieren des Akkus im Brandschutz-Panel Nr. Bedeutung Position der Schlüssel Brandschutz- Panel Achten Sie darauf, die Komponenten des Löschmittel-Panels während der Installation nicht zu beschädigen. • Das Löschmittel-Panel wurde vor der Auslieferung konfiguriert und kommissioniert. • Nicht fachkundigem Personal ist es untersagt, das Löschmittel-Panel ohne Genehmigung zu konfigurieren.
- Seite 15 Modell: K11031M2 Wenn das Löschmittel-Steuerfeld länger als 24 Stunden ausgeschaltet war, müssen die Kabel zwischen dem Löschmittel-Steuerfeld und dem Akku getrennt werden. Modell: JB-QBL-QM210 Wenn das Löschmittel-Steuerfeld länger als 24 Stunden ausgeschaltet war, muss der Notstromschalter ausgeschaltet werden.
- Seite 16 Installieren der Kabel Vorbereiten der Kabel Der Kabeldurchmesser muss den lokalen Normen für Kabel entsprechen, insbesondere den elektrischen Spezifikationen und der Anwendungsumgebung. Zu den Schlüsselfaktoren gehören der Nennstrom, der Kabeltyp, die Art der Verlegung, der maximal zu erwartende Leitungsverlust, die Nenntemperatur, die Umgebungstemperatur, die thermische Beständigkeit, der Säuregehalt, die Sedimentation und die Umweltschutzanforderungen.
- Seite 17 Zulässige Außendurch Bezeichnung Klemme Quelle Leiterquerschnitte -messer LUNA2000-2.0MWH- 1HX: 240 mm –400 25–68 mm Zweiadriges Außenkabel aus LUNA2000-2.0MWH- Kupfer/kupferum- 2HX/LUNA2000- manteltem 2.0MWH-HE2HX Aluminium/ • 6 DC-Trennschalter: Aluminiumlegierung 70-185 mm • 3 DC-Trennschalter: 240-400 mm DC-Stromkabel Kabelschuh/ Kunden LUNA2000-2.0MWH- DT-Klemme vorbereitet 1HX: 185 mm –400 Einadriges...
- Seite 18 • Vor dem Einbau der Kabel muss die Abdeckung des Steuergerätes entfernt werden. • Bauen Sie die Abdeckung nach der Installation der Kabel wieder in die Steuereinheit ein und Nr. Kabelöffnung dichten Sie die Kabellöcher an der DC-Stromkabelöffnung Unterseite mit AC-Eingangsstromkabel- oder Erdungskabelöffnung Dichtungsmasse ab.
- Seite 19 Szenario 1: Installation einer 110-V-Steckdose 1. Schließen Sie den spannungsführenden Leiter und den Nullleiter von der Stromversorgung ausgehend an die Positionen 1 und 2 des Klemmenblocks XT9 an. Nr. Bedeutung Einbaulage der 110-V-/220-V- Steckdose 2. Installation des 110-V-Schalters. 3. Schließen Sie den spannungsführenden Leiter (entsprechend dem Kabel 2056) und den Nullleiter (entsprechend...
- Seite 20 3. Anschließen von Erdungskabeln: Ermitteln Sie, ob die Erdungskabel der Steckdose von oben oder von unten eingeführt werden. Die Schritte 3 gelten für die Szenarien, in denen eine 220-V- oder 110-V-Steckdose installiert ist. Die folgende Abbildung zeigt eine 220-V-Steckdose als Beispiel. Szenario 1: Die Kabel werden von der Oberseite der Steckdose her eingeführt Die Kabel (1761) werden mit den Erdungspunkten verbunden.
- Seite 21 Verbindung der Kabel mit dem Stromkreis der Steckdose Diese Vorgehensweise gilt nur für die in der folgenden Tabelle aufgeführten Modelle. Modelle Position der Klimaanlage im Akkugehäuse 1/2/4/5/7/8/10/11 LUNA2000-2.0MWH-1HX 1/3/5/7/9/11 LUNA2000-2.0MWH-2HX 2/4/6/8/10/12 LUNA2000-2.0MWH-2HX • Kabel 1755, 1758, 2066, 2065, 1761 und 1766 sind vorinstalliert.
- Seite 22 2. Schließen Sie den spannungsführenden Leiter (entspricht dem Kabel 1751) und den Nullleiter (entspricht dem Kabel 1752) vom unteren Ende des Schalters an die Positionen 1 und 3 des Klemmenblocks XT1 an. Szenario 2: Installation einer 220-V-Steckdose Schließen Sie den spannungsführenden Leiter (entspricht dem Kabel 1756) und den Nullleiter (entspricht dem Kabel 1759) vom unteren Ende des...
- Seite 23 4. Anschließen von Erdungskabeln: Ermitteln Sie, ob die Erdungskabel der Steckdose von oben oder von unten eingeführt werden. Szenario 1: Die Kabel werden von der Oberseite der Steckdose her eingeführt Entfernen Sie die an der Rückwand befestigten Kabel und schließen Sie das andere Ende an die Erdungspunkte der Steckdose an.
- Seite 24 • Schrauben Sie die Muttern mit dem Steckschlüssel und einem Verlängerungsaufsatz fest. Der Verlängerungsaufsatz ist länger als 30 cm. Sichern Sie den Schraubensatz mit einem Rollgabelschlüssel. • Ü berprüfen Sie das Drehmoment sofort nach dem Anschließen der negativen DC-Stromkabel und schließen Sie dann die positiven DC-Stromkabel an. •...
- Seite 25 Installieren der zweiadrigen DC-Stromkabel Kürzen Sie den entsprechenden Pagodenstutzen mit einem Teppichmesser, führen Sie die DC- Stromkabel durch die Kabellöcher an der Unterseite und schließen Sie die Kabel an den DC- Schutzschalter an. Nr. Bedeutung Schraubensatz Feder (Optional) Großer Abstandhalter Anschlussklemmen Kupferschiene Flache...
- Seite 26 Installieren der AC-Eingangsstromkabel Achten Sie beim Anschließen der AC-Eingangsstromkabel darauf, dass die Kabel nicht beschädigt oder abgeklemmt sind. Achten Sie darauf, dass der Neutralleiter sicher angeschlossen ist. Andernfalls können die Geräte mit AC-Stromversorgung im System beschädigt werden. 1. Installieren Sie die Schrauben mit dem empfohlenen Anziehmoment von 27 N m vor. 2.
- Seite 27 Installieren des fünfadrigen AC-Eingangsstromkabels Kürzen Sie den entsprechenden Pagodenstutzen mit einem Teppichmesser, führen Sie die AC- Eingangsstromkabel durch das Kabelloch an der Unterseite und schließen Sie das Kabel an den AC-Schutzschalter an. Nr. Bedeutung Schraubensatz Feder (Optional) Großer Abstandhalter Anschlussklemmen Kupferschiene Flache Unterlegscheibe...
- Seite 28 (Optional) Anschließen von einphasigen AC-Eingangsstromkabeln Diese Vorgehensweise gilt nur für einige Modelle. Die Abbildung dient lediglich als • Referenz. Wenn eine USV (vom Kunden bereitgestellt) oder andere zuverlässige • Notstromversorgung (vom Kunden bereitgestellt) zur Stromversorgung verwendet wird, führen Sie die folgenden Schritte aus, um den Verbindungsmodus der einphasigen AC- Eingangsstromkabel zu ändern.
- Seite 29 Szenario 2: Die USV wird vom ESS mit Strom versorgt 1. Entfernen Sie die Kurzschließleiste von 1–2 und stecken Sie sie auf 2–3 am XU- Klemmenblock. 2. Entfernen Sie die Kurzschließleiste von 6–7 und stecken Sie sie auf 7–8 am XU- Klemmenblock.
- Seite 30 Installieren des Signalkabels (FE-Kommunikation) Schließen Sie das FE-Kommunikationskabel an den WAN-Anschluss der CMU an. Bedeutung Weiß und Orange Orange Weiß und Grün Blau Weiß und Blau Grün Weiß und Braun Braun Installieren der Signalkabel (Glasfaser-Kommunikation) • Glasfaserkabel dürfen nur von qualifizierten Mitarbeitern angeschlossen werden. •...
- Seite 31 2. Entfernen Sie das Befestigungselement des Glasfaserkabels. 3. Verbinden Sie ein Ende des Glasfaser-Verbindungskabels mit dem Glasfaseradapter und das andere Ende über die Kabelöffnung an der Seite mit der ATB. 4. Schließen Sie das periphere Glasfaserkabel an die ATB an, spleißen Sie das Glasfaserkabel und das Glasfaser-Verbindungskabel und wickeln Sie das gespleißte Kabel um die Glasfaserspule in der ATB.
- Seite 32 Versiegeln der Kabellöcher Nachdem die Kabel installiert sind, versiegeln Sie die Kabellöcher mit dem mitgelieferten Dichtungsmasse. Prüfen vor dem Einschalten Zu überprüfendes Akzeptanzkriterien Element • Das ESS ist intakt und frei von Rost oder Farbabplatzungen. Wenn die Farbe abblättert, erneuern Sie sie. Es befinden sich keine Fremdkörper im Inneren des ESS.
- Seite 33 1. Schieben Sie die Verriegelung nach links. 2. Ziehen Sie den Griff heraus. 3. Schieben Sie die PSU sorgfältig entlang der Führungsschienen in ihren Steckplatz. 4. Schieben Sie den Griff nach oben. 5. Drücken Sie die Verriegelungsklinke nach rechts, um den Griff zu verriegeln. Produkt Installieren des elektromagnetischen Ventils Für manuelle Betätigungen, bei denen kein Notfall vorliegt, darf der Sicherheitszugring nicht...
- Seite 34 • Die Darstellung des elektromagnetischen Ventils dient nur als Referenz und kann vom Aussehen des tatsächlichen Produkts abweichen. • Das Modell des Magnetventils kann variieren. Einzelheiten über das anzuwendende Installationsverfahren entnehmen Sie dem Modell des Feuerlöschers. Szenario 1 Szenario 1 gilt für ein 40-Liter-Feuerlöscher in Schrankbauweise. 1.
- Seite 35 Szenario 2 Szenario 2 gilt für Feuerlöscher NCM38UFAA, 227M38UFAA und SPS020-MS-032B-EN. 1. Entfernen Sie das elektromagnetische Ventil von der Halterung. 2. Entfernen Sie die Rückstellvorrichtung an der Unterseite des elektromagnetischen Ventils. 3. Ziehen Sie das elektromagnetische Ventil im Uhrzeigersinn bis zum oberen Ende des Feuerlöschers fest.
- Seite 36 Szenario 3 Szenario 3 gilt für Feuerlöscher Modell P0009438. 1. Nehmen Sie das Magnetventil von der Halterung ab und bringen Sie die Mutter und die Unterlegscheibe wieder an. 2. Montieren Sie das Magnetventil auf den entsprechenden Bolzen des Feuerlöschers. Spezifikationen der Mutter: Außensechskant HEX17. Die Muttern sind Sonderanfertigungen und können nicht durch handelsübliche Muttern ersetzt werden.
- Seite 37 LUNA2000-2.0MWH-1HX LUNA2000-2.0MWH-2HX/LUNA2000-2.0MWH-HE2HX...
- Seite 38 Vorge- Schritt Anmerkungen hensweise Entspricht Nummer 1, Einschalten des STS (einschließlich des STS- Nummer 2 und Nummer 3 Hilfstransformators) im Flussdiagramm zum Einschalten Entspricht Nummer 4 im Einschalten des SmartACU2000D Smart Array Flussdiagramm zum Controller (SACU) Einschalten Entspricht Nummer 5, Nummer 6 und Nummer 7 Einschalten des Verteiltransformators im Flussdiagramm zum...
- Seite 39 Einschalten des Smart String ESS • Bevor Sie die Schalter für die Stromversorgung von Sekundärgeräten im ESS einschalten, prüfen Sie, ob die AC-Spannung der Stromversorgung von Sekundärgeräten und die Busspannung im normalen Bereich liegen. • Wenn das ESS nach der Installation sechs Monate oder länger nicht benutzt wurde, muss es vor dem Betrieb von Fachleuten überprüft und getestet werden.
- Seite 40 Nr. Bedeutung 1 AC-Stromschalter der Klimaanlage • Die Abbildung der Schalter der Löschmittel-Steuerfeld, Beleuchtungsschalter, Schalter verwendet als Steckdosenschalter und CMU-Adapterschalter Beispiel eines der DC-Eingangsschalter, Schalter von Abluftventilator-Controller Modelle LUNA2000- und Schalter der Klimaanlage im Schrank der 2.0MWH-1HX. Steuerungseinheit • Mit SPARE Schalter von Lüfter des Akkupacks und Schalter von Smart gekennzeichnete Rack Controller...
- Seite 41 • Nach dem Einschalten des Hauptschalters sofort prüfen, ob die Phasenspannungen L1, L2 und L3 220 V AC/230 V AC betragen. • Wenn die auf dem digitalen Anzeigegerät angezeigte Phasenspannung 400 V oder einen anderen Wert beträgt, sind die Kabel zwischen den Leitungen L1, L2, L3 und N möglicherweise falsch angeschlossen.
- Seite 42 d. Ö ffnen Sie das Löschmittel- Panel und schalten Sie die beiden darin befindlichen Netzschalter ein (gilt nur für das Löschmittel-Steuerfeld JB-QBL-QM210). Schalten Sie den Schutzschalter für das Löschmittel-Panel 5FCB3 aus und stellen Sie sicher, dass die Stromversorgung über den Akku funktioniert. Schalten Sie den Schutzschalter 5FCB3 ein.
- Seite 43 Inbetriebnahme (SmartLogger WebUI) • Es werden nur die Betriebssysteme Windows 7 und höher unterstützt. • Browser: Empfohlen werden Chrome 52, Firefox 58, Internet Explorer 9 oder höhere Versionen. • Die WebUI-Screenshots dienen nur als Referenz. Vorbereitungen und WebUI-Login 1. Verbinden Sie den Netzwerkanschluss Ihres PCs über ein Netzwerkkabel mit dem WAN- oder LAN-Anschluss des SmartLoggers.
- Seite 44 Inbetriebnahme mit dem Bereitstellungsassistenten Die Screenshots in diesem Dokument gelten für FusionSolar V800R021C10SPC010. 1. Geben Sie https:// XX.XX.XX.XX (die IP-Adresse des SmartLoggers) in das Adressfeld Ihres Browsers ein. Bei der ersten Anmeldung bei der WebUI wird eine Sicherheitswarnung angezeigt. Klicken Sie auf Continue to this website. 2.
- Seite 45 4. Klicken Sie auf Bereitstellungsassistent und legen Sie die Parameter gemäß Aufforderung fest. Klicken Sie auf Ü berspringen für unbenutzte Geräte. • Vervollständigen Sie Ihre Einstellungen auf der Seite Grundlegende Parameter. • Klicken Sie nach erfolgreicher Verbindung der Geräte auf Nach Gerät suchen um Kabelanschlüsse zu überprüfen, die Topologie zu identifizieren und Alarme zu beheben.
- Seite 46 SOH-Genauigkeit automatisch und lädt und entlädt nacheinander jeden Akkuträger vollständig. • Stellen Sie eine Verbindung zu Huawei NMS her. (Das ESS verbindet sich mit Smart PV Management System und neuen PV-Anlagen.) • Stellen Sie eine Verbindung zu einer Drittanbieter-NMS her.
- Seite 47 Prüfen von Alarmen 1. Melden Sie sich bei SmartLogger WebUI an und prüfen Sie, ob ein Alarm generiert wird. Wenn ja, löschen Sie den Alarm mithilfe der Vorschläge zum weiteren Vorgehen. 2. Schließen Sie den Wassersensor kurz (entspricht Nummer 8 in der Abbildung) und prüfen Sie, ob auf der SmartLogger WebUI ein Wasseralarm generiert wird.
- Seite 48 Erklärung Wie richte ich das ESS aus, wenn sich die Türen nicht öffnen oder schließen lassen? Diese Vorgehensweise gilt nur für einige Modelle. 1. Verwenden Sie einen Wagenheber, um das ESS zu stützen. • Spezifikation des Wagenhebers: 30 t • Positionsanforderungen: Für ein Szenario mit Betonplattformsockel ist der Wagenheber an der Seite des ESS zu platzieren.
- Seite 49 Szenario 2: Der untere Teil der Verschlusszunge und die untere Fläche der Verschlussbasis überlagern sich Verwenden Sie Nivellierscheiben, um das ESS auf dem Sockel unter der Verschlussbasis, die am weitesten vom Türscharnier entfernt ist, um 5-10 mm anzuheben. Nr. Bedeutung Position der Nivellierscheiben Wie stelle ich sicher, dass das elektromagnetische Ventil nicht...
- Seite 50 Wie stelle ich eine Verbindung zwischen ESS und Smart PV Management System her? 1. Geben Sie „https://SmartPVMS IP address: 31943“ im Adressfeld des Browsers ein und drücken Sie Eingabetaste. Die Anmeldeseite wird angezeigt. 2. Geben Sie den Benutzernamen oder die Mobiltelefonnummer und das Passwort ein und klicken Sie auf Anmelden.
- Seite 51 Warum startet die PSU nicht, nachdem der Wasser- und der Feueralarm gelöscht wurden? Wählen Sie Ü berwachung > Laufende Parameter > Brandbekämpfung > Starten auf SmartLogger WebUI. Was muss ich tun, wenn der Alarm „Erkennung von ESU- Kabelverbindung anormal“ auf der WebUI generiert wird? Drücken Sie die Zurücksetzen-Taste in der oberen rechten Ecke des ESU-Bildschirms.
- Seite 52 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen, 518129 Volksrepublik China https://e.huawei.com...
