Toro Multi Pro 1750 Installationsanweisungen Seite 10

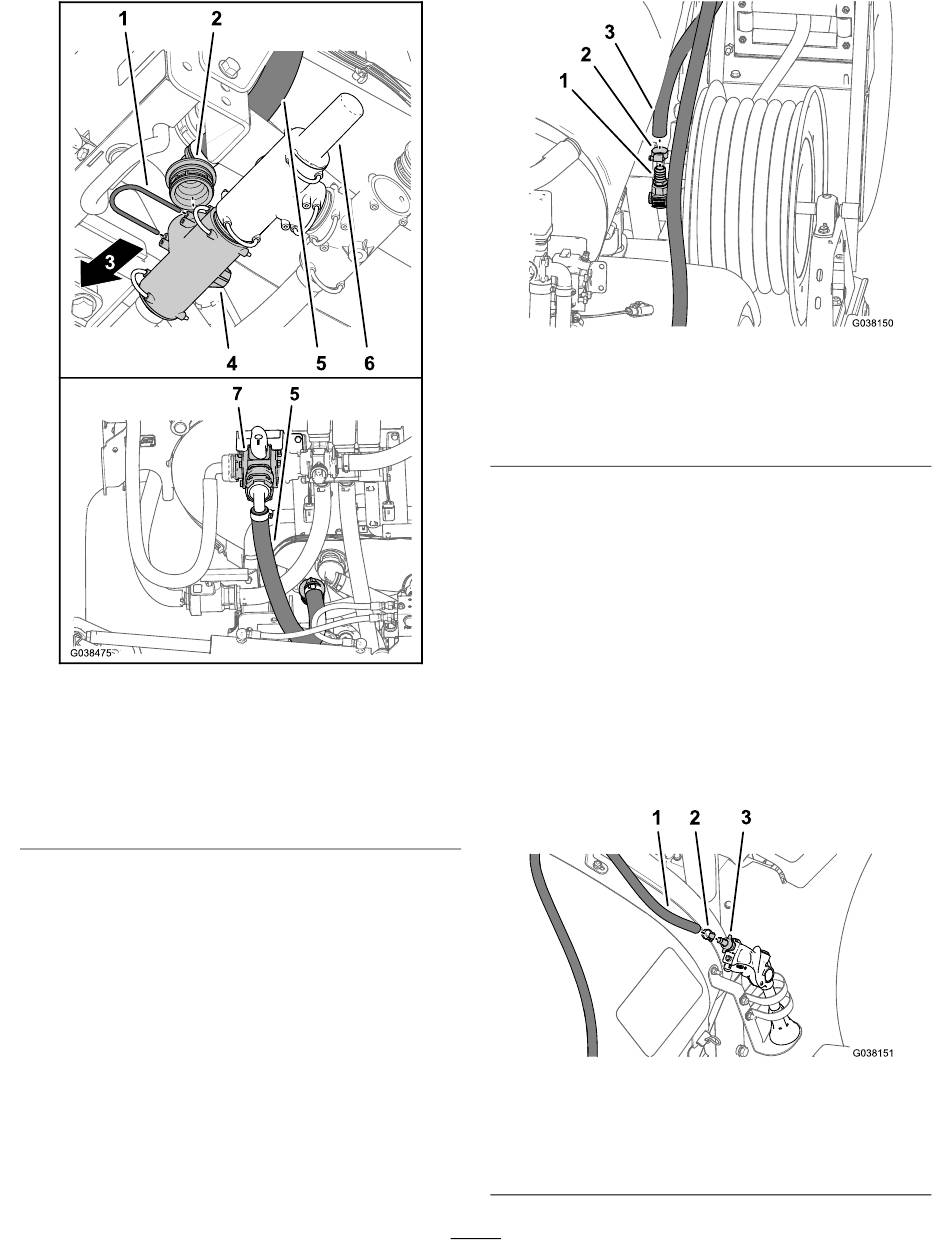

1. Halter
2. Gezahntes 90°-
Anschlussstück
(Sprühzulaufschlauch)
3. Vorderseite der Maschine
4. T-Anschlussstück
4. Nehmen Sie das gezahnte 90°-Anschlussstück vom
T-Anschlussstück ab
Abschließen der optionalen
elektrischen Schlauchtrommel
1. Entfernen Sie die Schlauchklemme, mit der der
Zulaufschlauch am gezahnten Anschlussstück am
Zulaufdrehzapfen der Schlauchtrommel befestigt ist
(Bild 12).
Bild 11
5. Sprühzulaufschlauch
6. Druckbegrenzungsventil
7. Dreiwegeventil
(Bild 11).
1. Gezahntes
Anschlussstück
(Zulaufdrehzapfen)
2. Schlauchklemme
2. Nehmen Sie den Zulaufschlauch vom gezahnten
Anschlussstück ab
3. Nehmen Sie den Zulaufschlauch von der Stützklemme
am vorderen Riemen des Sprühbehälters ab.
Hinweis: Der Zulaufschlauch wird nicht
mehr benötigt und Sie entfernen ihn mit den
Auslegerabschnittventilen in
Auslegerabschnittventile (Seite
g038475
Abschließen des optionalen
Handsprühstabs
1. Entfernen Sie die Schlauchklemme, mit der der
Zulaufschlauch am gezahnten Anschlussstück der
Spritzpistole befestigt ist
1. Zulaufschlauch
(Handsprühstab)
2. Schlauchklemme
10
Bild 12
3. Zulaufschlauch
(Schlauchtrommel)
(Bild 12).
5 Entfernen der
11).
(Bild 13).
Bild 13
3. Gezahntes
Anschlussstück
(Spritzpistole)
g038150
g038151
