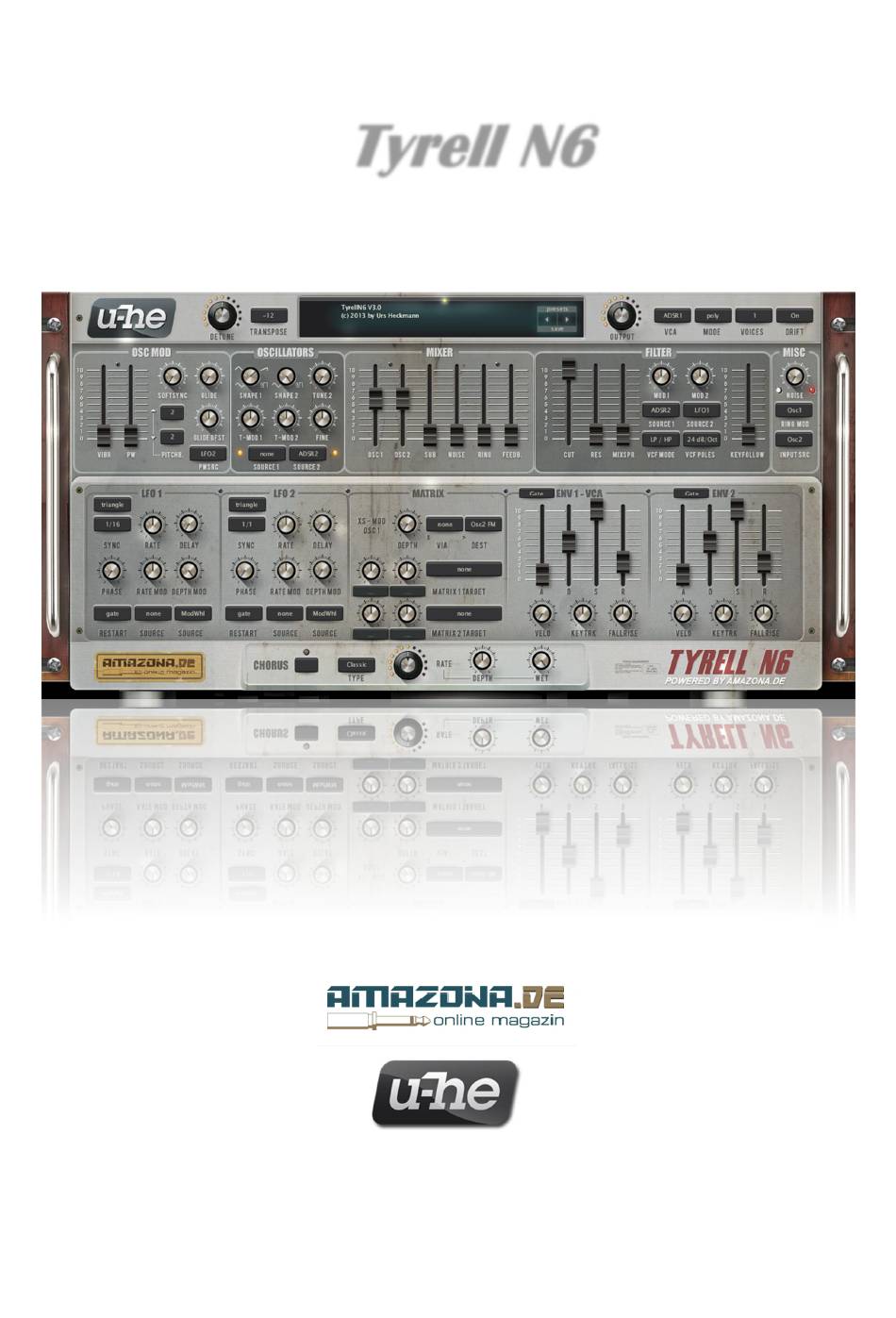

- Seite 1 Tyrell N6 Benutzerhandbuch für Rev. 3898...
- Seite 2 Inhaltsverzeichnis Einführung ..........................3 Installation ..........................3 Allgemeine Bedienkonzepte ....................4 MIDI Learn ........................4 Sperrung von Parametern .................... 4 Bedienoberfläche ........................5 Überblick ........................5 Synthesizer-Parameter ......................6 Kopfleiste ........................6 Preset-Browser ......................7 Oszillator-Mod-Sektion ....................9 Oszillator-Sektion ....................... 10 Mixer-Sektion ......................
- Seite 3 Viel Spaß bei der Verwendung von Tyrell N6! Installation Um Tyrell N6 zu installieren, laden Sie sich von der oben genannten URL die PC- oder MAC- Version von Tyrell herunter, entpacken Sie die ZIP-Datei mit einem Archivierungsprogramm, oder dem Windows-Explorer/Finder, und führen Sie die Installationsdatei mit Endung .exe oder .pkg aus, und folgen Sie den Anweisungen des Installationsprogramms.
- Seite 4 Allgemeine Bedienkonzepte Die Kontrollelemente von Tyrell N6 können, wie von anderen Audio-Plugins gewohnt, mit der Maus bedient und gesteuert werden. Die Bedienoberfläche von Tyrell beinhaltet dabei die klassischen Kontrollelemente, wie Drehregler (einige mit positiver wie negativer Werte- Einstellung (bipolar)), Schieberegler, Knöpfe, Schaltflächen und Auswahlmenüs. Tyrell bietet darüber hinaus einige spezielle, und generelle Einstellmöglichkeiten, über die Maus und die...
- Seite 5 Bedienoberfläche Überblick • Kopfleiste: Tonhöheneinstellungen, Preset-Browser, Verstärker, und Stimmen- Einstellungen ‚ Synthesizer-Parameter: Oszillator-, Filter-, LFO-, und Hüllkurven-Einstellungen, Mixer und Modulationsmatrix ƒ Effekt-Sektion: Chorus-Effekt-Parameter...
- Seite 6 Synthesizer-Parameter Kopfleiste Logo: Ein Klick auf das u-he Logo öffnet ein Auswahlmenü mit mehreren Links zur u-he Webseite, dem Support-Forum auf der KVR Audio Webseite, sowie Links zu den u-he Twitter, Facebook und YouTube Seiten. Detune: Der Detune-Drehregler regelt die Verstimmung der Stimmen (oder einer Stimme, wenn Voices auf 1 steht) in Cent.
- Seite 7 Preset-Browser Durch einen Klick auf presets auf der rechten Seite des Displays von Tyrell öffnet sich der Preset-Browser. Hier sind die Werkspresets zu finden, sowie eigene, gespeicherte Presets, oder heruntergeladene Presets, oder Soundsets. Im linken Bereich des Preset-Browsers befinden sich die im TyrellN6.data/Presets/TyrellN6 Ordner (im bei der Installation für Tyrell gewählten Plugin-Verzeichnis) gefundenen Presetordner, sowie das Wurzelverzeichnis Local, in dem eine Auswahl an viel genutzten Presets abgelegt werden kann.
- Seite 8 hide/show Junk – Hide versteckt die als Junk markierten Presets, show zeigt diese wieder open in Explorer – Öffnet den Speicherort des ausgewählten Presets im Datei-Explorer. Ferner ist es möglich, Presets bei gedrückter Alt-Taste (Windows) auszuwählen, wodurch das ausgewählte Preset zur Auswahl hinzugefügt wird. Dadurch lassen sich gezielt einzelne Presets zu einer Auswahl zusammenstellen.
- Seite 9 Oszillator-Mod-Sektion In dieser Sektion lassen sich generelle Einstellungen festlegen, die auf alle Oszillatoren, einschließlich des Suboszillators, wirken. Vibr: Dieser Schieberegler steuert die Stärke des Tonhöhen-Vibratos für die Oszillatoren. LFO 1 ist dabei fest verlinkt als Modulationsquelle für das Vibrato, so dass Änderungen an der Modulationsrate (Frequenz des Vibratos), der modulierenden Wellenform, der Verzögerung der Modulation etc.
- Seite 10 Wellenform auf Einstellung 1.0, die Dreieck-Wellenform auf Einstellung 2.0, die Sägezahn-Wellenform auf Einstellung 3.0, und die Puls-Wellenform auf Einstellung 4.0. Eine Besonderheit von Tyrell N6 ist, dass nicht nur diese Basis-Wellenformen für den Oszillator gewählt werden können, sondern durch Einstellungen zwischen den genannten Werten auch Zwischenformen gewählt werden können, da die Wellenformen ineinander...
- Seite 11 Mixer-Sektion Der Mixer regelt generell die Lautstärke, oder den Anteil der klanggebenden Elemente des Synthesizers am Audiosignal, bevor dieses in den Filter geleitet wird. Außerdem können hier ein zusätzlicher Sub-Oszillator (Sub) und Rauschen (Noise) zum Audiosignal hinzugemischt werden, sowie Ring-Modulation (Ring) und Feedback (Feedb.), was einer Signalrückführung in den Mixer nach dem Filter entspricht, beigemischt werden.
- Seite 12 Filter-Sektion Tyrell N6 verfügt über verschiedene Filtertypen und –Modi, die in dieser Sektion ausgewählt, bedient und moduliert werden können. (Cutoff) : Dieser Schieberegler regelt die Eckfrequenz des Tief- und Hochpassfilter, sowie die Mittenfrequenz des Bandpass-Filters. Je nach Einstellung der Flankensteilheit (VCF...
- Seite 13 Mod 2: Dieser Parameter hat die gleiche Funktion wie Mod 1, nur dass hier der Einfluss der unter Source 2 gewählten Modulationsquelle auf die Cutoff-Frequenz geregelt wird. Source 1: Klicken Sie auf diese Schaltfläche, um die erste Modulationsquelle für die Modulation der Cutoff-Frequenz festzulegen.
- Seite 14 Misc-Sektion Noise: Mit dieser Schaltfläche kann die Rauschfarbe des Rauschens, das durch den Noise- Schieberegler im Mixer dem Audiosignal hinzugemischt werden kann, festgelegt werden. Die Einstellungen reichen dabei von weißem Rauschen (Wert 1.0) über rosa Rauschen (Wert 2.0 - Mittelstellung) bis hin zu rotem Rauschen (Wert 3.0), mit verschiedenen Zwischenfarben.
- Seite 15 LFO-Sektion Die LFO-Sektion besteht aus 2 LFO’s mit diversen Einstellungen für die Wellenform, Modulationsrate, Verzögerung etc. Ein LFO ist ein Oszillator, der auf einer sehr niedrigen Frequenz läuft (Low Frequency Oscillator), und in Synthesizern zu Modulationszwecken, z.B. für ein Tonhöhen-Vibrato, verwendet wird. Viele von Tyrell’s Parametern können durch einen, oder mehrere LFO’s moduliert werden.
- Seite 16 Depth mod: Mit diesem Drehregler lässt sich festlegen, welchen Einfluss die unter der darunterliegenden Source-Schaltfläche ausgewählte Modulationsquelle auf die LFO- Intensität hat. Standardmäßig ist hier „ModWhl“, also das Modwheel des MIDI- Keyboards ausgewählt. Wird also einer von Tyrell’s Parametern mit einem LFO moduliert, wird die Stärke der Modulation mit dieser Einstellung über das Modwheel gesteuert.
- Seite 17 Modulation geregelt. Neben positiven Werten (normale Modulation) sind hier auch negative Werte möglich (umgekehrte Modulation). Neu in Revision 3898 von Tyrell N6 ist die Möglichkeit, per Drag & Drop Modulationsziele in der Matrix festzulegen. Klicken Sie dazu mit der linken Maustaste auf die Schaltflächen für Matrix 1 Target, oder Matrix 2 Target, halten Sie die Maustaste gedrückt, und ziehen Sie...
- Seite 18 auszuwählen, rechtsklicken Sie auf die Schaltflächen für Matrix 1 Target, oder Matrix 2 Target, und wählen Sie das gewünschte Modulationsziel aus dem Auswahlmenü aus.
- Seite 19 Hüllkurven-Sektion Tyrell N6’s Hüllkurven-Sektion besteht aus 2 Hüllkurven, wobei Hüllkurve 1 fest den Lautstärke-Verlauf des Verstärkers regelt, aber auch für andere Modulationen zur Verfügung steht (siehe die Modulationsquellen in den verschiedenen Sektionen des Synthesizers). Außer den typischen ADSR-Verlaufseinstellungen finden sich hier auch Einstellungen für den Einfluss der Anschlagsstärke (Velo), Notenhöhe (Keytrk), sowie ein spezieller Parameter, mit...
- Seite 20 Gate: Durch diese Schaltfläche wird das Startverhalten der Hüllkurve festgelegt. Gate – Die Hüllkurve wird bei jedem Notendruck neu gestartet (Standardeinstellung). Loop – Die Hüllkurve wird wiederholt abgespielt, nachdem die Release-Phase beendet wurde. Da die Hüllkurven bei jedem Notendruck neu getriggert werden, können so interessante rhythmische Pattern entstehen.
- Seite 21 Effekt-Sektion Tyrell N6 verfügt über einen Chorus-Effekt, der es ermöglicht, den Sound zusätzlich „anzufetten“. Ein Chorus erzeugt eine leicht verstimmte Verdoppelung des durch den Synthesizer erzeugten Grundklangs durch einen internen LFO. Durch die verschiedenen Effekt-Parameter sind unter anderem verschiedene Modi auszuwählen, der Grad der Verstimmung zu ändern, sowie den Anteil des Effekts am Gesamtklang einzustellen.
- Seite 22 Idee und Konzept: Peter Grandl & Mic Irmer Software-Entwicklung: Urs Heckmann & u-he GUI-Design: Ryo Ishido, Marcus Steinlechner Tyrell-Hardware-Design: Stephan Gries Und die Amazona-Leser, die durch ihre Beteiligung an den Umfragen maßgeblich zur Entwicklung von Tyrell N6 beigetragen haben. Handbuch: Jan Dziock...
