Art.-Nr.: 11995 Tischgasgrill „Crosby"
Montage- & Betriebsanleitung
Art.-Nr.: 11995

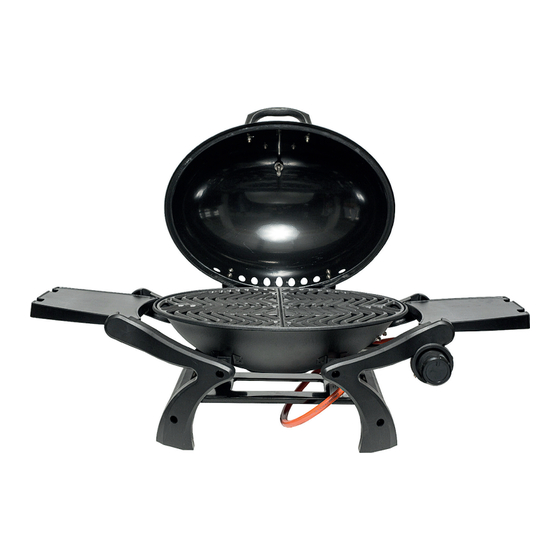

Tischgasgrill „Crosby"
Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Montage- und
Betriebsanleitung sorgfältig durch. Stellen Sie sicher, dass dieses Grillgerät gemäß der
Montageanleitung aufgebaut und in Betrieb genommen wird. Funktionsstörungen
sind bei bestimmungsgemäßem Gebrauch ausgeschlossen.
Seite 1 von 24
Werbung
Verwandte Anleitungen für Activa Crosby
Inhaltszusammenfassung für Activa Crosby
- Seite 1 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage- & Betriebsanleitung Art.-Nr.: 11995 Tischgasgrill „Crosby“ Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie bitte diese Montage- und Betriebsanleitung sorgfältig durch. Stellen Sie sicher, dass dieses Grillgerät gemäß der Montageanleitung aufgebaut und in Betrieb genommen wird. Funktionsstörungen sind bei bestimmungsgemäßem Gebrauch ausgeschlossen.
- Seite 2 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Benutzerinformationen „Crosby“: Vielen Dank dass Sie sich für unseren Gasgrill „Crosby“ entschieden haben. Schnell werden Sie feststellen, dass dieser Grill im Aufbau und in der Handhabung sehr einfach ist und Ihnen viel Freude bereiten wird. Der Gasgrill ist mit 2 Seitenteilen ausgestattet die Sie lediglich in den jeweiligen Einfassungen einstecken müssen.
- Seite 3 Dieses Gerät entspricht der Gaskategorie folgender Länder: AT/DE 3B/P (50) ACTIVA Grillküche GmbH - Wilhelmstraße 10 - 95100 Selb/Germany Gasflasche / Schlauch / Betriebsdruck: 1. Das Gerät wird mit einem 50mbar Druckminderer und Gasschlauch max. 1,5kg/h betrieben. 2. Druckminderer und Gasschlauch sind im Lieferumfang enthalten.
- Seite 4 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Sicherheitshinweise • Das Gerät darf nur im Freien verwendet werden. • Die Teile können sehr heiß werden. Halten Sie Kinder und Haustiere fern. • Bewegen Sie das Gerät nicht während des Betriebes. • Drehen Sie das Ventil an der Gasflasche nach dem Gebrauch des Gerätes zu.
- Seite 5 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Umwelt und Entsorgungsmaßnahmen Achten Sie auf Sauberkeit und Sicherheit beim Umgang mit dem Gasgrill und bei der Entsorgung von Reststoffen. Den Restabfall grundsätzlich nur in dafür vorgesehenen Gefäßen aus Metall bzw. nichtbrennbaren Materialien entsorgen Information zum gewerblichen Gebrauch Gemäß...
- Seite 6 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Explosionszeichnung Seite 6 von 24...
- Seite 7 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Teileliste Bild Anz. Bild Anz. Befestigungsmaterial Bild Anz. Bild Anz. Schraube Federring M6 x 50mm Ø 6mm Schraube Scheibe M6 x 25mm Ø 6mm Schraube Mutter M4 x 12mm Ø 6mm Schraube M6 x 12mm Seite 7 von 24...
- Seite 8 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 1: Schraube M6 x 50mm Hier bitte das Zündkabel einstecken Seite 8 von 24...
- Seite 9 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 2: Schraube M6 x 25mm Federring Ø 6mm Scheibe Ø 6mm Mutter Ø 6mm Seite 9 von 24...
- Seite 10 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 3: Schraube M4 x 12mm Seite 10 von 24...
- Seite 11 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 4: Schraube M4 x 12mm Federring Ø 6mm Scheibe Schraube Ø 6mm M6 x 50mm Mutter Schraube Ø 6mm M6 x 25mm Seite 11 von 24...
- Seite 12 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 5: Schraube M6 x 50mm Seite 12 von 24...
- Seite 13 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 6: Schraube M6 x 25mm Federring Ø 6mm Scheibe Ø 6mm Mutter Ø 6mm Seite 13 von 24...
- Seite 14 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 7: Schraube M4 x 12mm Seite 14 von 24...
- Seite 15 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 8: Schraube M4 x 12mm Federring Ø 6mm Scheibe Schraube Ø 6mm M6 x 50mm Mutter Schraube Ø 6mm M6 x 25mm Seite 15 von 24...
- Seite 16 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 9: Federring Ø 6mm Scheibe Ø 6mm Schraube M6 x 12mm Seite 16 von 24...
- Seite 17 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 10: Federring Ø 6mm Scheibe Ø 6mm Mutter Ø 6mm Seite 17 von 24...
- Seite 18 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 11: Seite 18 von 24...
- Seite 19 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Montage Schritt 12: Die Gas-Einspritzdüse ist mit einer Hülse umgeben die das Luftgasgemisch regelt. Per Schraubendreher können Sie die Hülse lockern und das Luftgasgemisch regeln. Dies sollte bei der ersten Inbetriebnahme vollzogen werden. Generell ist die Hülse vom Werk aus für eine optimale Gasverbrennung ausgerichtet.
- Seite 20 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Aufstellen des Gasgrills: • Das Gerät ist waagrecht auf einem festen, ebenen und nicht brennbaren Untergrund, sowie windgeschützten Ort aufzustellen. • Beachten Sie einen ausreichenden Sicherheitsabstand von mindestens 30 cm zu brennbaren Materialien. • Die Flüssiggasflasche ist vor direkter Sonneneinstrahlung zu schützen und weit genug von anderen Wärmequellen (max.
- Seite 21 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Anschluss der Gasflasche Zum Anschluss des Gerätes sind folgende Teile erforderlich: • Handelsübliche Camping-Gasflasche 5 - 11 kg Füllgewicht, z.B. graue Camping-Propangasflasche. Diese kaufen Sie bei einem Flüssiggashändler. Zur erneuten Füllung wird die leere Flasche ausgetauscht.
- Seite 22 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Lagerung der Gasflasche Die Lagerung von Gasflaschen ist nicht zulässig in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren unmittelbarer Nähe. Die Ventile müssen mit Ventilschutzkappen und Verschlußmuttern versehen sein. Gasflaschen - auch leere - müssen stehend aufbewahrt werden.
- Seite 23 Art.-Nr.: 11995 Tischgasgrill „Crosby“ Betriebsstörungen Sollte es trotz der Verwendung von Qualitätsmaterialien sowie vom Deutschen Verein des Gas- und Wasserfaches e.V. anerkannter Einzelteile doch einmal zu einer Funktionsstörung kommen, so beachten Sie bitte folgenden Grundsatz: Führen Sie keine Arbeiten an den gastechnischen Teilen selbst aus, sondern überlassen Sie diese einem Fachmann.
- Seite 24 Art.-Nr.: 11995 Tischgasgrill „Crosby“ ACTIVA Grillküche GmbH Wilhelmstraße 10 95100 Selb / Germany Service-Hotline: Tel.: 09287 9560970 E-Mail: info@activa-vertrieb.de Montag – Freitag von 9:00 bis 17:00 Uhr Seite 24 von 24...
