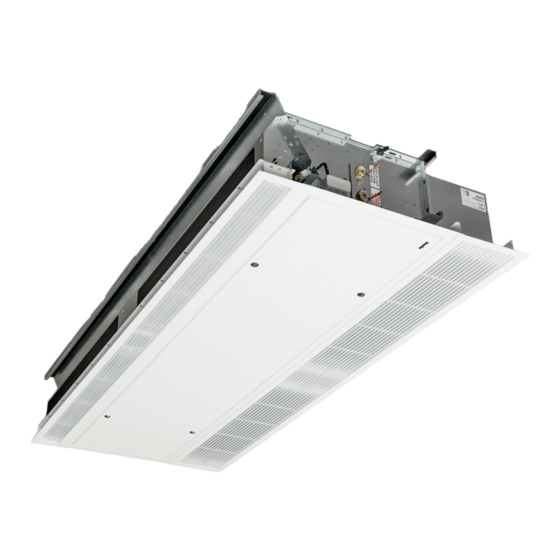

- Seite 1 Tandem Deckeneinbaugerät Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren!
- Seite 2 Kampmann.de/pdf_files/montageanleitungen_de/i466_tandem_300de_de.pdf Kampmann GmbH Friedrich-Ebert-Str. 128 – 130 49811 Lingen (Ems) T + 49 591 7108-0 F + 49 591 7108-300 E info@kampmann.de...
-
Seite 3: Inhaltsverzeichnis
Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Inhaltsverzeichnis Informationen zu dieser Anleitung Zeichenerklärung Bestimmungsgemäße Verwendung Sicherheitshinweise Transport und Lagerung Lieferumfang Montage 5.1 Montage Tandem 300 DE 5.2 Montage Tandem 385 DE Hydraulischer Anschluss 6.1 Tandem 300 DE: Montage Regelventile 6.2 Tandem 385 DE: Montage Regelventile... - Seite 4 Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier...
-
Seite 5: Informationen Zu Dieser Anleitung
Allgemeines | Informationen zu dieser Anleitung, Zeichenerklärung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Informationen zu dieser Anleitung Lesen Sie diese Anleitung vor Beginn der Montage- und Installationsarbeiten sorgfältig durch! Alle an Einbau, Inbetriebnahme und Verwendung dieses Produkts Beteilig- ten sind verpflichtet, diese Anleitung den parallel oder nachfolgend beteilig- ten Gewerken bis hin zum Endgebraucher oder Betreiber weiterzugeben. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung | Einsatzbereiche, Fachkenntnisse Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Bestimmungsgemäße Verwendung Kampmann Tandem DE Türluftschleier sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn es nicht sachgemäß... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise | Gefahren, Verantwortung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt werden. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richtlinien des EVU auszuführen. -
Seite 8: Transport Und Lagerung
Transport und Lagerung, Lieferumfang Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Transport und Lagerung Beachten Sie alle Sicherheits- und Unfallverhütungsvorschriften. Vorsicht! Scharfe Kanten möglich! Beim Transport Handschuhe, Sicher- heitsschuhe und geeignete Schutzkleidung tragen. Tragen Sie die Geräte zu zweit. Verwenden Sie zum Transport geeignete Transporthilfen, um Gesundheitsschäden zu vermeiden! -
Seite 9: Montage
Montage | Befestigung und Maße Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Montage Befestigungsschienen je Gerät (2 U-Profile je Gerät) sind ab Werk beige- stellt. Langlöcher in den Befestigungsschienen ermöglichen einfache Montage (siehe Detail A, Seite 11 und Seite 13). -
Seite 10: Montage Tandem 300 De
Montage | Tandem 300 DE Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier 5.1. Montage Tandem 300 DE Ansicht von oben Ansicht ansaugseitig Ansicht von unten Isometrie, Ansicht von unten (ohne Revisionsklappe) Schnitt U-Schiene zur Deckenbefestigung. Luftaustrittsgleichrichter mit Rahmen. Luftansauggitter mit Rahmen und Filterbefestigung. - Seite 11 Montage | Tandem 300 DE Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Einbauöffnungsmaße/Aufhängemaße* Ansicht von oben Eingang/Ausgang Einbauöffnung für Luftaustritt Einbauöffnung für Luftansaug Abstand Abstand für Montage- für Montage- und Wartungs- und Wartungs- arbeiten arbeiten Isometrie, Ansicht von oben Draufsicht U-Schiene (vergrößert)
-
Seite 12: Montage Tandem 385 De
Montage | Tandem 385 DE Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier 5.2 Montage Tandem 385 DE Ansicht von oben Ansicht ansaugseitig Ansicht von unten Isometrie, Ansicht von unten (ohne Revisionsklappe) Schnitt U-Schiene zur Deckenbefestigung. Luftaustrittsgleichrichter mit Rahmen. Luftansauggitter mit Rahmen und Filterbefestigung. - Seite 13 Montage | Tandem 385 DE Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Einbauöffnungsmaße/Aufhängemaße* Ansicht von oben Eingang/Ausgang Einbauöffnung für Luftaustritt Einbauöffnung für Luftansaug Abstand Abstand für Montage- für Montage- und Wartungs- und Wartungs- arbeiten arbeiten Isometrie, Ansicht von oben Draufsicht U-Schiene (vergrößert)
-
Seite 14: Hydraulischer Anschluss
Hydraulischer Anschluss | Sicherheitshinweise, Montage Ventilstellantriebe Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Hydraulischer Anschluss Sicherheitshinweise Der hydraulische Anschluss erfordert Fachkenntnisse im Bereich Heizungs- technik. Beachten Sie folgende Hinweise zur Systemeinbindung, bevor Sie mit den Arbeiten am Gerät oder an der Steuerung beginnen: Maximale Temperatur Heizmedium 90 °C. -
Seite 15: Montage Thermoelektrisches Absperrventil Und Ausblastemperaturbegrenzungsventil
Hydraulischer Anschluss | Tandem Türluftschleier 300 Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier 6.1 Tandem Türluftschleier 300 Montage thermoelektrisches Absperrventil und Ausblastemperaturbegrenzungsventil * Abbildung kann je nach Regelung und Baugröße abweichen. Ausblastemperaturbegrenzungsventil, Typ 100968 (Vorlauf). Thermoelektrisches Absperrventil, Typ 100913 (Rücklauf). - Seite 16 Hydraulischer Anschluss | Tandem Türluftschleier 385 Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier 6.2 Tandem Türluftschleier 385 Montage thermoelektrisches Absperrventil und Ausblastemperaturbegrenzungsventil * Abbildung kann je nach Regelung und Baugröße abweichen. Ausblastemperaturbegrenzungsventil, Typ 100965 (Vorlauf). Thermoelektrisches Absperrventil, Typ 100910 (Rücklauf).
-
Seite 17: Technische Daten
Technische Daten | Baugrößen Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Technische Daten Gerät Tandem 300 DE Tandem 385 DE Baugröße Baulänge 1454 1954 2454 1454 1954 2454 Gewicht Stromaufnahme 2,55 3,81 4,85 7,10 4,96 6,54 9,54 max. elektrische Leistungsaufnahme 1120 1603 1146 1508 2182... -
Seite 18: Inbetriebnahme
Inbetriebnahme | Prüfung, Einschalten, andauernde Außerbetriebnahme Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Inbetriebnahme Prüfung vor der Inbetriebnahme: Ist das Gerät mit dem Befestigungs-U-Schienen fest an der Decke montiert? Elektrischer Anschluss: Ist die Leitungsverlegung gemäß den Umgebungsbedingungen und den geltenden Vorschriften erfolgt? Sind alle Adern gemäß... -
Seite 19: Wartung
Wartung | Filter, Ventilator und Wärmetauscher Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Wartung Filter Bei verschmutzten Filtern sinkt die Heizleistung des Gerätes und die Ventilatoren können durch Überlastung beschädigt werden. Die Ansaugfilter müssen daher in regelmäßigen Abständen kontrolliert werden. -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss | Sicherheitshinweise, Elektroanschluss Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Elektrischer Anschluss Sicherheitshinweise Der Elektroanschluss dieses Produktes setzt Fachkenntnisse im Bereich Elektrotechnik voraus. Diese Kenntnisse, die in der Regel in einer Berufs- ausbildung in den genannten Berufsfeldern vermittelt werden, sind hier nicht gesondert beschrieben. -
Seite 21: Stufenschalter
Die gewünschte Drehzahl (= Spannungsstufe) wird über den Fußkontakt des Schalters an die Ventilatoren durchgeschaltet. Das Heizventil (falls vorhanden) wird durch einen separaten Kontakt 230 V geöffnet bzw. geschlossen. Legen Sie bei Verwendung von Kampmann Stufenschaltern eine Draht- brücke am Stufenschalter gemäß Tabelle ein! Regelungsvariante Drahtbrücke... -
Seite 22: Leitungsverlegung
Stufenschalter | Leitungsverlegung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Leitungsverlegung Einzelbetrieb Tandem Türluftschleier (Vor- und Warmluftschleier parallel) Beispiel: 5-Stufen-Sommer-Winter-Schalter Aufputz, Typ 100928 Türluftschleier Tandem (Beispiel Ausführung horizental, mit Verkleidung) Netz 230 V/50 Hz, Absicherung bauseits Parallelbetrieb Tandem Türluftschleier (Vor- und Warmluftschleier parallel) Türluftschleier Tandem Türluftschleier Tandem (Beispiel Ausführung horizental, (Beispiel Ausführung horizental,... -
Seite 23: Funkfernbedienung
Funkfernbedienung | Inbetriebnahme, Kodierung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier 10.2 Funkfernbedienung Falls Ihr Türluftschleier-Gerät mit einer Funkfernbedienung Typ _ _ _ _ _ _ -00W ausgestattet ist, beachten Sie nachfolgende Anweisun- gen zur Inbetriebnahme und Bedienung. Inbetriebnahme Die Empfangsplatine befindet sich auf der rechten Geräteseite vom... -
Seite 24: Bedienung
Funkfernbedienung | Bedienung, Externe Ansteuerung, Digitaleingänge Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Bedienung Da die Bedieneinheit keine Anzeigeelemente wie z. B. LED besitzt, hat die Batterie eine Lebensdauer von ungefähr 10 Jahren. Sie können die Bedien- einheit an einem auf Empfang getesteten Ort mit Hilfe der rückseitigen Selbstklebefolie fest anbringen. -
Seite 25: Statusmeldungen
Funkfernbedienung | Statusmeldungen, Auswahl der Regelstufen Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Statusmeldungen: Eine gelbe LED auf der Platine zeigt die Statusmeldungen an: LED leuchtet: Digitaleingang 1 (externe Freigabe) ist angewählt und Digitaleingang 2 (feste Stufe 2) ist nicht angewählt. -
Seite 26: Verdrahtung Funkfernbedienung Vario/Tandem Türluftschleier
Funkfernbedienung | Leitungsverlegung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier Verdrahtung Funkfernbedienung Vario/Tandem Türluftschleier Sender Empfangsantenne (im Lieferumfang) Bsp.: Tandem horizontal, Funkfernbedienung mit Verkleidung Typ _ _ _ _ _ _ 00W Digitaleingang 1 (Freigabe) Netz Digitaleingang 2 (feste Stufe 2) 230 V/50 Hz, Digitaleingang 3 (Stufenerhöhung) - Seite 27 Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – Tandem DE Türluftschleier...
