SPEZIFIKATION
Schleifpadaufnahme:
Schleifpad-Aufnahmeschaft:
Max. Drehzahl:
Hub:
Max. Druck:
Durchschn. Luftverbrauch:
Luftanschluss:
Geräuschpegel:
Vibration:
Länge:
Gewicht:
WICHTIGE SICHERHEITS-INFORMATIONEN
ACHTUNG!
Lesen, verstehen und befolgen Sie alle Anweisungen und Warnungen vor der Inbetriebnahme dieses
Druckluftgerätes. Andernfalls kann es zu Verletzungen, Sachschäden und zum Erlöschen der
Garantie führen.
Vor jedem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren.
Nur mit Druckluftsystemen betreiben, die über einen korrekten Luftdruck und ausreichend
Luftvolumen (L/min) für dieses Werkzeug verfügen.
1. Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
2. Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen. Tragen
Sie eine geeignete Maske wenn Staub aufgewirbelt wird.
3. Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen ausgelegt
ist. Zum Beispiel: Bei Schlagschrauber keine gängigen Einsätze verwenden, sondern nur Kraft-
Einsätze.
4. Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert und Wartungen
durchgeführt wird oder das Gerät nicht in Gebrauch ist.
5. Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite
Kleidung oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen führen
kann. Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
6. Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem
Zubehör beachten
.

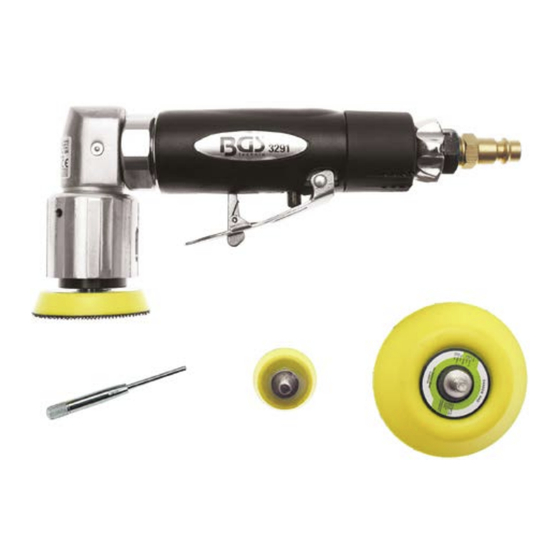

Druckluft-Winkelschleifer
Mit Sicherungshebel
30 mm – 50 mm – 75 mm
M6 x 1,0
14000 U/min
3 mm
6,2 Bar (90 PSI)
122 L/min
1/4"
LpA= 92,23 dB(A)
LwA= 103,23 dB(A)
ahd= 3,4 m/s²
K= 1,5 m/s²
185 mm
0,8 Kg
Auslöser
Art. 3291
Luftregler
Werbung
Verwandte Anleitungen für BGS technic 3291
Inhaltszusammenfassung für BGS technic 3291
- Seite 1 Art. 3291 Druckluft-Winkelschleifer Luftregler Auslöser Mit Sicherungshebel SPEZIFIKATION Schleifpadaufnahme: 30 mm – 50 mm – 75 mm Schleifpad-Aufnahmeschaft: M6 x 1,0 Max. Drehzahl: 14000 U/min Hub: 3 mm Max. Druck: 6,2 Bar (90 PSI) Durchschn. Luftverbrauch: 122 L/min Luftanschluss: 1/4"...
- Seite 2 ANLEITUNG 1. Geschwindigkeit mit dem Luftregler bestimmen. 2. Schwingschleifer erst dann starten, wenn sich das Schleifpad auf der zu schleifenden Fläche befindet. Schwingschleifer gerade auf die Oberfläche aufsetzen und den Auslöser drücken. Das Gewicht des Schwingschleifers ist bei waagerechten Flächen ausreichend für ein effizientes Schleifen.
- Seite 3 SCHLEIFPADAUFNAHME WECHSELN Arretierstift Über die ovale Öffnung (Abb.1) in der Aluminiumhülse ist die Arretierbohrung erreichbar. Abb.1 Im Lieferumfang enthaltenen Arretierstift auswählen. Schleifpadaufnahme vorsichtig von Hand drehen, bis in der ovalen Öffnung (Abb.2) die Antriebswellen-Arretierbohrung sichtbar und für den Arretierstift zugänglich ist. Arretierstift in die Arretierbohrung (Abb.2) stecken.
- Seite 4 Art. 3291 Air Angle Sander Air regulator knob Trigger with safety lever SPECIFICATION Velcro disc holder: 30 mm – 50 mm – 75 mm Shaft thread: M6 x 1.0 Free speed: 14000 rpm, adjustable Stroke: 3 mm Max air pressure: 6.2 (90psi)
- Seite 5 OPERATION 1. Regulate pad speed with air regulator knob. 2. Start the sander off the sanding surface. Set the sander on the surface gently and evenly and start the work. Let the sander do the work. The weight of the sander will provide efficient sanding. Applying pressure to the sander will only slow the speed of the pad and reduce sanding efficiency.
- Seite 6 CHANGE VELCRO DISC HOLDER Locking pin fig.1 The locking bore is attainable by the oval opening (fig.1) in the aluminum sleeve, Choose the locking pin, contained in the delivery. Turn carefully the velcro disc holder by hand until the drive shaft locking bore (fig.2) is visible and accessible for the locking pin.
- Seite 7 Art. 3291 Lijadora angular de aire Mando regulador de aire Gatillo con palanca de seguridad SPECIFICATION Tamaño del disco : 30 - 50 - 75 mm Velocidad en vacío: 14000 rpm Presión del aire: 90 psi Consumo medio de aire:...
- Seite 8 FUNCIONAMIENTO: 1. Regule la velocidad del disco con el mango regulador de aire. 2. Encienda la lijadora fuera de la superficie de lijado. Colóquela lijadora sobre la superficie cuidadosa y uniformemente y comience el trabajo. Deje a la lijadora hacer el trabajo. El peso de la lijadora proporcionara un lijado eficiente.
- Seite 9 Wir erklären in alleiniger Verantwortung, dass die Bauart der: We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Winkelschleifer/-Polierer ( BGS Art. 3291 ) Air Angle Sander Mouleuse d’angle pneumatique Lijadora ángular neumática folgenden einschlägigen Bestimmungen entspricht:...
