MONTAGEANLEITUNG
Allgemeines
Das Speicherlade-Set SPS 28 ist
vorgesehen zum Betrieb der

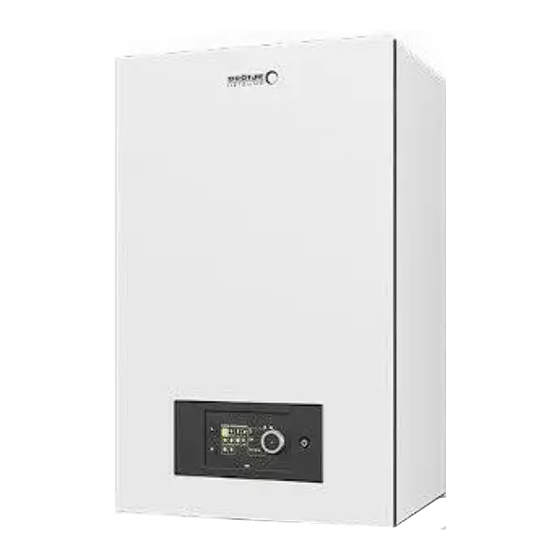

Gas-Brennwert-Wandkessel der
Serie WGB 2.28 mit
Warmwasserspeichern.
Lieferumfang
- Speicherladepumpe montiert mit
Anschlußleitung und
Schwerkraftsperre
- 2 Cu-Anschlußrohre (Ø 22 mm)
mit Dichtungen
- Speicherfühler
Montage
Die Montageanleitungen vom
Wandkessel und Speicher sind zu
beachten.
Vor Beginn der Arbeiten den
Wandkessel spannungslos machen.
Bei bereits installiertem Wandkessel
die Absperrventile im Heizungs-
vorlauf und -rücklauf schließen und
das Kesselwasser ablassen.
Bei der Montage sind die bei-
gelegten Dichtungen zu verwenden.
Blindstopfen an der Rücklauf-
verzweigung im Wandkessel sowie
Blinddeckel für den Speicher-
rücklauf im Bodenblech entfernen
(siehe Abb. 1).
Speicherladepumpe mit
Anschlußleitung montieren. Den
Anschlußstutzen unterhalb der
Pumpe im Bodenblech des
Wandkessels mit beiliegenden
Schrauben befestigen.
Kappe am Speichervorlauf
unterhalb des Wandkessels
entfernen.
Verrohrung zwischen Wandkessel
und Speicher herstellen.
Beiliegende Cu-Anschlußrohre
(Ø22 mm) mit 3 / "-Überwurfmutter
4
oder flachdichtende
3 / "-Verschraubung verwenden.
4
Kessel befüllen und insbesondere
die Verbindungsstellen auf
Dichtigkeit überprüfen.
Schwerkraftsperre in Betriebs-
stellung bringen (Abb. 1 unten).
Elektrische Installation
Die Arbeiten müssen von einer
elektrotechnischen Fachkraft
durchgeführt werden. Örtliche und
VDE-Bestimmungen beachten.
Vorschriftsmäßige Erdung beachten.
Die wasserführenden Rohrleitungen
müssen in den Schutzleiterkreis
einbezogen werden.
Alle Leitungen sind zugentlastet zu
montieren und sicher zu verlegen
und zu befestigen.
Der Anschlußplan der Wandkessel
ist zu beachten!
Speicherladepumpe
Den Stecker der Anschlußleitung
Speicherladepumpe an die
Steckleiste M3 der Klemmenleiste
X2 anschließen
Speicherfühler
Die Leitung des Speicherfühlers B3
an den Stecker B3 an der
Kemmenleiste X10 anschließen.
Dabei ist der zwischen den
Klemmen 9 und 10 (bzw. 1 und 2)
eingesetzte Widerstand zu entfernen.
SPEICHERPUMPEN-SET
SPS 28
