DOYMA Quadro-Secura Nova 1/breit Einbauhinweise Zur Montage

Quadro-Secura
®

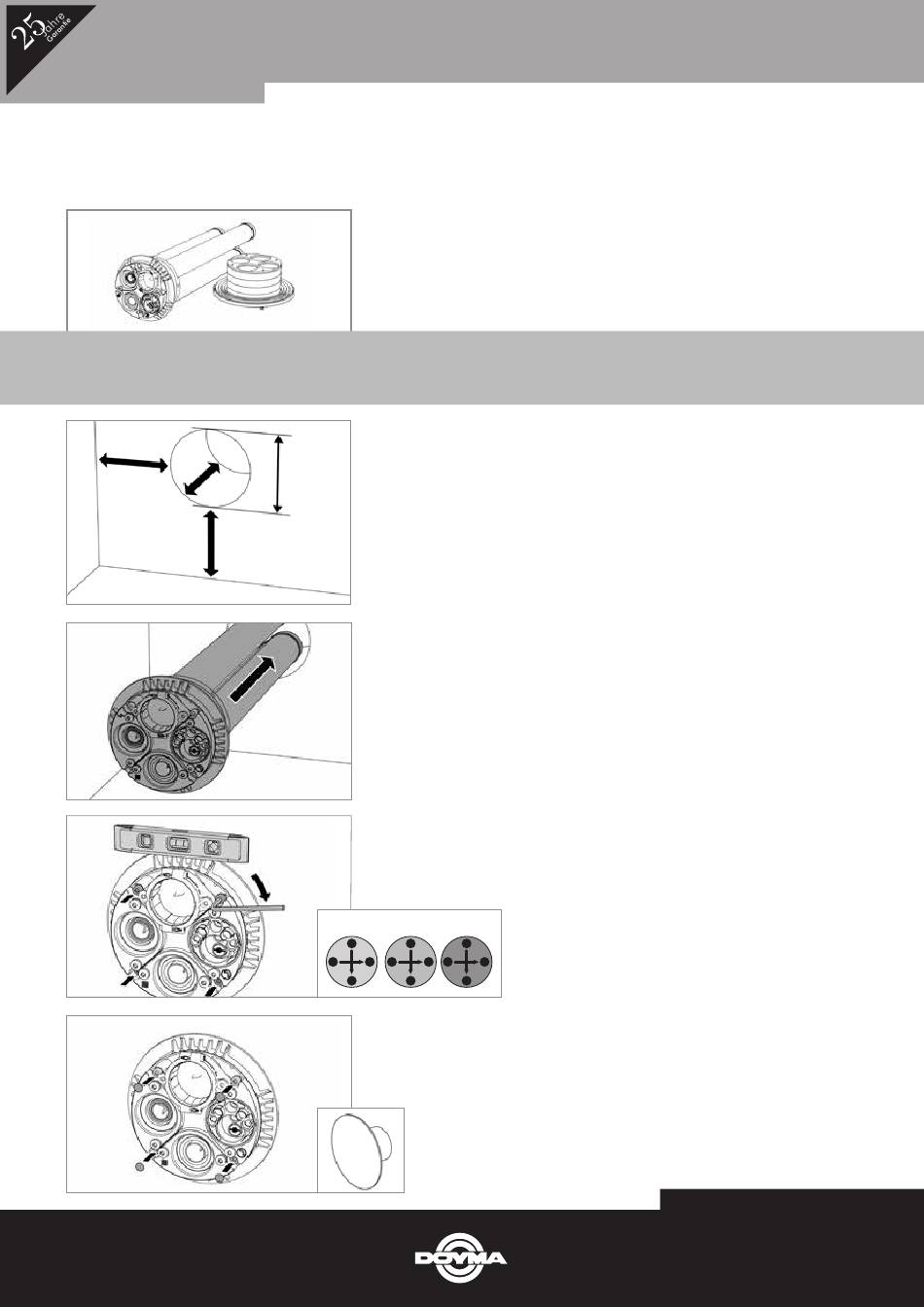

Einbauhinweise zur Montage der Mehrsparten-Hauseinführung
Lieferzustand
Quadro-Secura Nova 1/breit
®
Beidseitig abdichtend. Mit zusätzlicher Abdichtung
auf der Wandaußenseite zur Abdichtung bei
Schwarzanstrichen und Dickbeschichtungen.
a
≥ 50 mm
≥ 50 mm
Abb. 1
Abb. 2
Abb. 3
Abb. 4
Quadro-Secura
Nova 1/breit
b
A B
1 5
3 4 7 8
2 6
®
H A U S E I N F Ü H R U N G
Wichtig: Vor dem Einbau der Mehrsparten-Hauseinführung unbedingt
Unebenheiten in der Fläche sowie Ausbrüche in der Kernbohrung aus-
gleichen. Die Kernbohrung oder das Futterrohr sorgfältig reinigen.
Versiegelung bei Kernbohrungen: Wir empfehlen, die Kernbohrung mit
Curaflex Aquagard (Grundierung 1710/1711 und Speziallack 1715/1716)
®
zu versiegeln.
Wanddicke a: 240 mm – 550 mm
Kernbohrung/Futterrohr Durchmesser b: 199 mm – 203 mm
Hinweis: „Bitte stimmen Sie die genauen Maße mit Ihrem Versorgungsunter-
nehmen ab."
Die Abdichteinheit Quadro-Secura
Futterrohr schieben.
Hinweis:
Gewerke, die nicht belegt werden, müssen wie folgt verspannt werden: Die
Stopfbuchsbrille Gas RMA, Energie und Wasser nicht bis zur Ankerplatte an-
ziehen, der Abstand zur Ankerplatte beträgt 6mm. Die Stopfbuchsbrille Tele-
kom, X-LWL und Gas Schuck müssen auf der Ankerplatte aufliegen.
Ankerplatte bündig an die Wand schieben und ausrichten. Die Ausrichtung
der Ankerplatte und Anordnung der einzelnen Gewerke ist variabel möglich,
sollte aber mit dem zuständigem Netzbetreiber abgestimmt werden! Die
vier Innensechskantschrauben anziehen – Reihenfolge beachten
(1,2,3,...)!
C
Anziehen in mehreren Intervallen (A, B, C)!
9
Die Schrauben soweit anziehen bis die Stopfbuchsbrille auf der
11 12
Ankerplatte aufliegt.
10
Schutzkappen dem Zubehörbeutel entnehmen und aufstecken.
(Prüfgrundlage VP 601 B1)
Nova (Innenabdichtung) in Kernbohrung/
®
