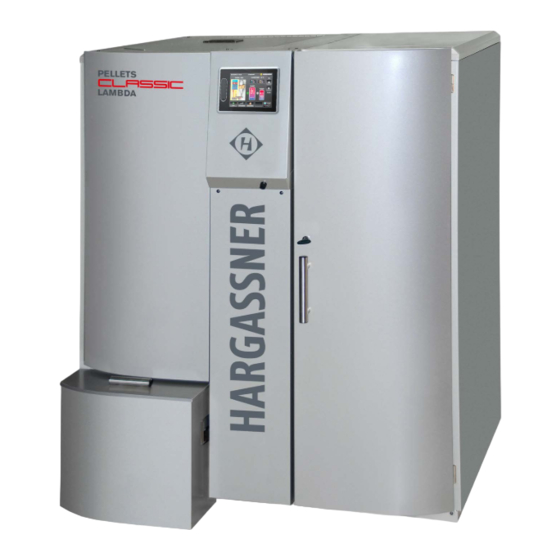

- Seite 1 P e l l e t k e s s e l C l a s s i c L a m b d a 4 0 - 6 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...
- Seite 2 H6 = grün, leuchtet bei ordnungsgemäßer Spannungsver- HKM / FR35 / sorgung der Elektrik FR40 / AUP H7 = grün, leuchtet bei ordnungsgemäßer Spannungsver- sorgung des Trafos HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 3 Max. Vorsicherung 13 A (C-Charakteristik) braun vorsehen Schieberost blau 24 V DC Hauptschalter vor der Heizraumtür (je nach blau Initiator Füllstand Bauvorschriften) (43) 230 V AC braun L‘(2) L(1) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 4: Netzanschluss
H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 5 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 6 H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik Die Montageposition der optionalen M-Bus-Platine für Wärmemengenzähler muss hinter dem Turm-Oberteil am Rückblech hergestellt werden. 4x Ø 5 mm Löcher M-Bus-Platine HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 7 • Motor der RAS 1 an 500(L) / 501(L‘) / N / PE der Zusatzplatine I/O 32.6 • Motor der RAS 2 an 503(L) / 504(L‘) / N / PE der Zusatzplatine I/O 32.6 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
-
Seite 8: Platinenübersicht Can-Bus (Flachkabel Blau)
Die M-BUS-Platine für Wärmemengenzähler und AUP-Platine (I/O 32.6) hinter dem oberen Turmblech der Anlage montieren. Verkabelungsvarianten: Standard: CAN-BCE (Kesselplatine) => BCE Optional: CAN-BCE (Kesselplatine) => I/O 32.6 => BCE CAN-EW (Kesselplatine) => I/O 36 => M-BUS HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 9 Elektroschema Pelletsplatine I/O 38.1 Classic Lambda 40-60 Gewebetank / Erdtank Kessel-Rückseite Den Litzendraht im Kessel-Vorderseite Schlauch erden Den Litzendraht im Schlauch erden Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente Motor Einschub 20 Zündung 43 Füllstandsmelder 60 Kesselfühler...
- Seite 10 Elektroschema - RAS Pelletsplatine I/O 38.1 Classic Lambda 40-60 AUP mit RAS 1+2 Kessel-Vorderseite Kessel-Rückseite Den Litzendraht im Schlauch erden Den Litzendraht im Schlauch erden RAS 1 RAS 2 Anschluss AUP Motoren Verbrennung Schalter / Sensoren Fühler Steuerelemente Motor Einschub 20 Zündung...
-
Seite 11: Elektroschema
Elektroschema Pelletsplatine I/O 38.1 Classic Lambda 40-60 RAPS mit AUP Den Litzendraht im Kessel-Rückseite Kessel-Vorderseite Schlauch erden RAPS 8 RAPS 1 Den Litzendraht im Schlauch erden Anschluss AUP Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente Motor Einschub 20 Zündung... - Seite 12 Elektroschema RAD Pelletsplatine I/O 38.1 Classic Lambda 40-60 Kessel-Rückseite Kessel-Vorderseite Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente Motor Einschub 20 Zündung 43 Füllstandsmelder 60 Fühler Kessel 80 Sicherheitsthermostat Raumaustragung RAD 24 Rauchgassaugzug 61 Fühler Rauchgas...
-
Seite 13: Allgemeine Hinweise
• H4 (orange): Blinkt bei Kommunikation am CAN-BUS TXD2 (roter CAN) • H5 (grün): blinkt bei Software-Update (Debug LED für SW-Update) • H6 (grün): Leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik • H7 (grün): leuchtet bei ordnungsgemäßer Spannungsversorgung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 14 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 15 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
