SET-UP DATEN
Empfohlenes Set-up
Federvorspannung
Dämpfer-Zugstufe
Stoßdämpfer-Daten
Länge
Hub
Federlänge unbelastet
Feder-Rate
WARNUNG!
Stellen Sie vor der Fahrt immer sicher, dass Ihr
ÖHLINS-Produkt gemäß der Set-up-
Empfehlungen von ÖHLINS eingestellt ist. Lesen
Sie alles genau über Einstellung und
Anpassungen in der ÖHLINS-
Bedienungsanleitung, bevor Sie weitere
Verstellungen vornehmen. Falls Sie Fragen zum
Set-up haben, wenden Sie sich bitte an einen
ÖHLINS-Händler.
ÖHLINS-Produkte werden
permanent verbessert und weiter
entwickelt. Wir haben uns bemüht,
diese Montage-Anleitung bis
Druckschluss so aktuell wie möglich
zu halten. Dennoch kann es zu
gewissen Unterschieden zwischen
Ihrem Stoßdämpfer und dieser
Vorlage kommen.
© ÖHLINS Racing AB: Alle Rechte
vorbehalten. Jeglicher Nachdruck oder
nicht erlaubte Verwendung ohne schriftliche
Genehmigung von ÖHLINS Racing AB wird
verfolgt!

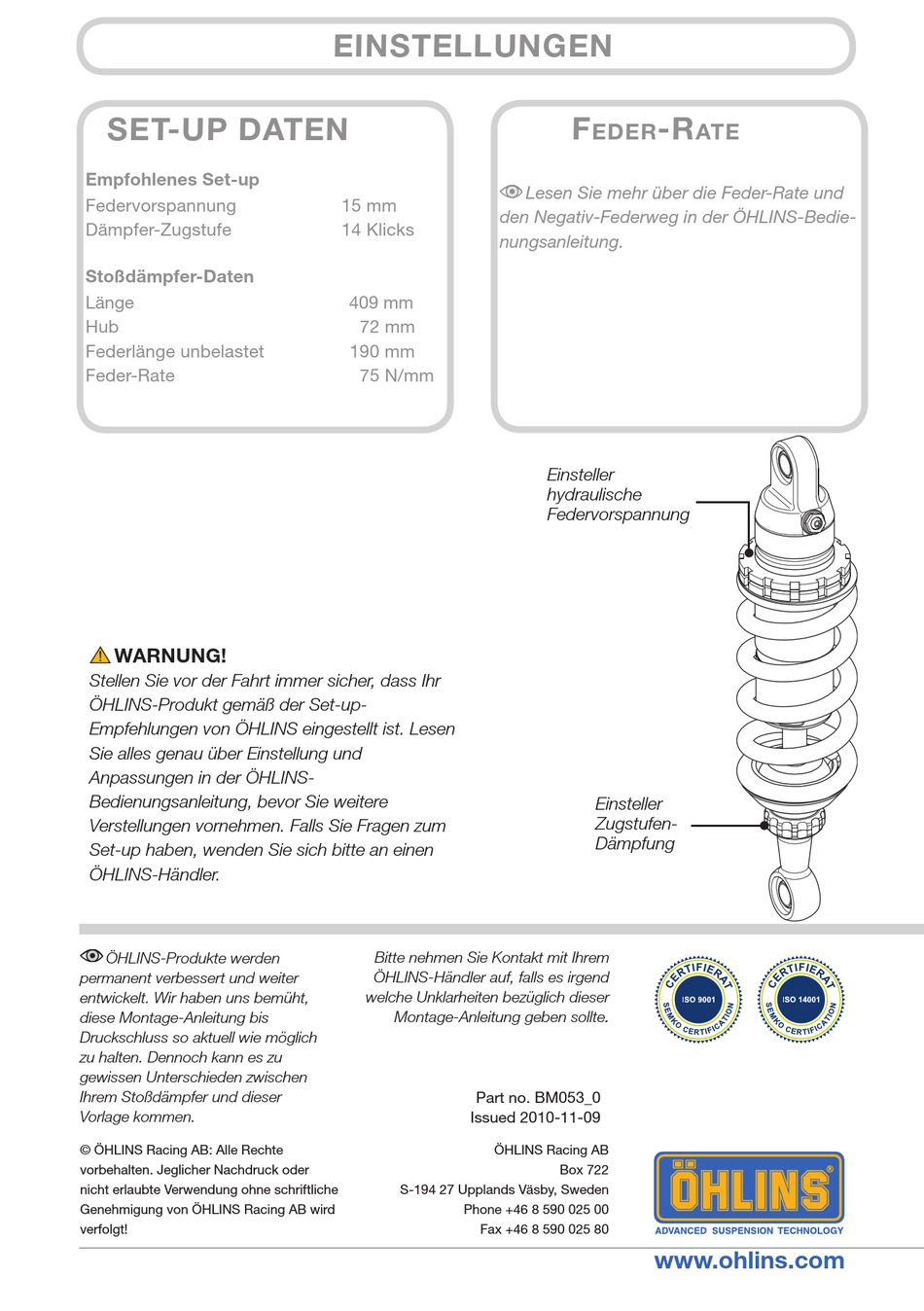

EINSTELLUNGEN
15 mm
den Negativ-Federweg in der ÖHLINS-Bedie-
14 Klicks
nungsanleitung.
409 mm
72 mm
190 mm
75 N/mm
Bitte nehmen Sie Kontakt mit Ihrem
ÖHLINS-Händler auf, falls es irgend
welche Unklarheiten bezüglich dieser
Montage-Anleitung geben sollte.
Part no. BM053_0
Issued 2010-11-09
ÖHLINS Racing AB
S-194 27 Upplands Väsby, Sweden
Phone +46 8 590 025 00
Fax +46 8 590 025 80
F
-r
eder
ate
Lesen Sie mehr über die Feder-Rate und
Einsteller
hydraulische
Federvorspannung
Einsteller
Zugstufen-
Dämpfung
