- Seite 1 TTL Drahtloser Blitzauslöser Bedienungsanleitung...
- Seite 2 Inhalt Einleitung Moduseinstellungen Sicherheitshinweise Vergrößerungsfunktion Teilebezeichnung Einstellungen des Leistungswertes Körper Einstellung der Blitzbelichtungskorrektur LCD-Display Einstellung des Multi-Blitzes Batterie (Leistungswert, Anzahl und Frequenz) Einlegen der Batterien Einstellung der Modellierungsleuchte Batterieanzeige Einstellung des ZOOM-Wertes Verwendung des Blitzauslösers Einstellung der Verschluss-Sync Als drahtloser Kamera-Blitzauslöser Buzz-Einstellung Als drahtloser Außenblitzauslöser Einstellung der Sync-Buchse TCM-Funktion...

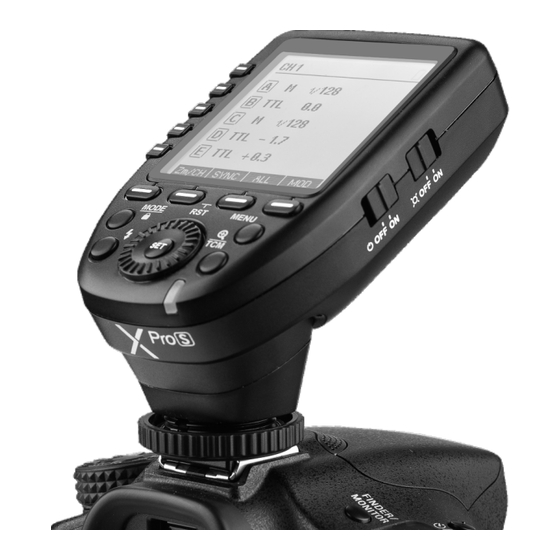

- Seite 3 Dieser drahtlose Blitzauslöser eignet sich für die Verwendung mit Sony-Kameras zur Steuerung von Godox-Blitzen mit X-System, z.B. Kamerablitz, Außenblitz und Studioblitz. Es kann auch die originalen Speedlights von Sony mit der Koordination des X1R-S Empfängers steuern. Mit Mehrkanaltriggerung, stabiler Signalübertragung und sensibler Reaktion bietet es Fotografen eine beispiellose Flexibilität und Kontrolle...
- Seite 4 Sicherheitshinweise Nicht zerlegen. Sollten Reparaturen erforderlich sein, muss dieses Produkt an eine autorisierte Wartungsstelle geschickt werden. Bewahren Sie dieses Produkt immer trocken auf. Nicht bei Regen oder Feuchtigkeit verwenden. Außerhalb der Reichweite von Kindern aufbewahren. Verwenden Sie das Blitzgerät nicht in Gegenwart von brennbarem Gas. Bitte beachten Sie in bestimmten Situationen die entsprechenden Sicherheitshinweise.
- Seite 5 Teilebezeichnungen Körper Gruppentaste 1 LCD-Display Gruppentaste 2 Gruppentaste 3 Gruppentaste 4 Gruppentaste 5 Funktionstaste 2 Funktionstaste 3 Funktionstaste 1 Funktionstaste 4 MENU-Taste MODE/LOCK Modusauswahl/ Sperrtaste Vergrößerung/TCM-Taste TEST/Verschluss-Taste Status-Kontrollleuchte Wahlrad --Grün: Auslöser (Blitz) + Fokus (Kamera) --Rot: Auslöser (Blitz) + Verschluss (Kamera) Batteriefach AF Hilfslichtschalter --ON (AF Hilfslicht ist an)
- Seite 6 Teilebezeichnungen LCD-Display /16 + 0.3 Zm/CH SYNC ALL CH19 C.Fn Ver 9.2 CH19 /128 Zoom 28 STBY Zoom 24 /128 BEEP Zoom 24 Zoom 24 LIGHT Zoom 24 Zoom Zm/CH SYNC ALL Zm/CH SYNC CLEAR Zm/CH SYNC (1) Multi-Gruppen- (2) Einzel-Gruppen- (3) Menü...
- Seite 7 Batterie Es werden AA-Alkali-Batterien empfohlen. Einlegen der Batterien Öffnen Sie wie in der Abbildung gezeigt, den Batteriefachdeckel des Blitzauslösers und legen Sie zwei AA-Batterien ein. Batterieanzeige Überprüfen Sie die Batterieanzeige auf dem LCD-Display, um während der Nutzung den verbleibenden Batteriestand zu überprüfen.
- Seite 8 Verwendung des Blitzauslösers 1.2 Halten Sie die Taste <Zm/CH> gedrückt, um Zoom Kanal, Gruppe, Modus und Parameter einzustellen (siehe „Einstellung des SLAVE CH19 Blitzauslösers"). 1.3 Schalten Sie den Kamerablitz ein, drücken Sie Drahtloseinstellung-Taste und das < > < > ± Zm/C.Fn Drahtlossymbol.
- Seite 9 Verwendung des Blitzauslösers Halten Sie die <GR/CH>-Taste gedrückt, um den gleichen Kanal für den Blitzauslöser einzustellen, drücken Sie die < GR/CH>- um die gleiche Gruppe für den Blitzauslöser einzustellen (Hinweis: Bitte beachten Sie die entsprechende Bedienungsanleitung, wenn Sie die Kamerablitze anderer Modelle einstellen). 2.4 Drücken Sie den Kameraauslöser und die Statuslampen des Kamerablitzes und des Blitzauslösers leuchten gleichzeitig rot.
- Seite 10 Verwendung des Blitzauslösers 4. Als drahtloser Studioblitzauslöser Nehmen Sie das GS400II als Beispiel: 4.1 Schalten Sie die Kamera aus und montieren Sie das Steuergerät am Zubehörschuh der Kamera. Schalten Sie dann den Blitzauslöser und die Kamera ein. 4.2 Halten Sie die Taste <Zm/CH> gedrückt, um Kanal, Gruppe, Modus und Parameter einzustellen (siehe „Einstellung des Blitzauslösers").
- Seite 11 Verwendung des Blitzauslösers 5. Als drahtloser Verschlussauslöser Betriebsmethode: 5.1 Schalten Sie die Kamera aus. Nehmen Sie ein Kamerafernbedienungskabel und stecken Sie ein Ende in die Auslöserbuchse der Kamera und das andere Ende in den Auslöseranschluss des X1R-S. Schalten Sie die Kamera und den Empfänger ein.
- Seite 12 Verwendung des Blitzauslösers 6. Als Blitzauslöser mit 2.5mm Synchrokabelbuchse Betriebsmethode: 6.1 Bzgl. der Anschlussmethode lesen Sie bitte die Abschnitte „Als drahtloser Studioblitzauslöser” und “Als drahtloser Verschlussauslöser”. 6.2 Drücken Sie den Auslöser normal und die Blitzgeräte werden über das Signal der Synchronkabelbuchse gesteuert.
- Seite 13 Einstellung des Blitzauslösers Netzschalter des AF Hilfslichtes Die rote AF-Hilfslichtleuchte leuchtet, wenn es schwierig ist, zu fokussieren, während sie automatisch ausgeschaltet wird, wenn der richtige Fokus eingestellt wird. Hinweis: Die AF-Hilfsleuchte des XProS leuchtet nicht, wenn sie nicht an der Kamera befestigt ist.
- Seite 14 Drücken Sie die <MENU>-Taste, um die C.Fn ID einzugeben. Drücken Sie die <SET>-Taste, um die Abschaltung der Kanalerweiterung auf AUS zu stellen, und wählen Sie eine beliebige Zahl von 01 bis 99. Hinweis Da die aktuellen Godox-Blitzgeräte keine Gerätekennung Einstellfunktionen haben, stellen Sie sie bitte auf OFF. Moduseinstellung 1.
- Seite 15 Für die meisten Kamerablitze ist der minimale Ausgangswert 1/128 oder 1/128(0.1) und kann nicht auf 1/256 oder 1/256(0.1) eingestellt werden. Der Wert kann jedoch auf 1/256 oder 1/256(0.1) geändert werden, wenn Sie in Kombination mit Godox starken Powerblitzen verwenden. z.B. AD600Pro, etc.
- Seite 16 Einstellung des Blitzauslösers Einstellung der Blitzbelichtungskorrektur 1. Multi-Gruppe im TTL-Modus 1.1 Drücken Sie die Gruppentaste, um die Gruppe auszuwählen. Drehen Sie das Wahlrad, um den FEC-Wert in Drittelstufen von -3 auf ~3 einzustellen. Drücken Sie die <SET>-Taste, um die Einstellung zu bestätigen. 1.2 Drücken Sie <ALL>-Taste, um den FEC-Wert aller Gruppen auszuwählen.
- Seite 17 Einstellung des Blitzauslösers 6. Bis alle Werte eingestellt sind oder während einer Werteinstellung, können Sie mit der <MODE>-Taste den Einstellstatus verlassen. Es blinken keine Werte. 7. Drücken Sie im Untermenü Multi-Blitz-Einstellung kurz die <MODE>-Taste, um zum Hauptmenü zurückzukehren, wenn keine Werte blinken. Hinweis: Da die Blitzanzahl durch den Blitzleistungswert und die Blitzfrequenz begrenzt sind, darf die Blitzanzahl den vom System zulässigen oberen Wert nicht überschreiten.
- Seite 18 Einstellung des Blitzauslösers Einstellung des ZOOM-Wertes Drücken Sie kurz die <Zm/CH>-Taste und der ZOOM-Wert wird auf dem LCD-Display angezeigt. Wählen Sie die Gruppe und Zoom 28 stellen Sie den ZOOM-Wert mit dem Wahlrad zwischen Zoom 24 AUTO/24 und 200 ein. Wählen Sie den gewünschten Wert und Zoom 24 drücken Sie erneut die <Zm/CH>-Taste, um zum Hauptmenü...
- Seite 19 CLEAR 1.2 Wenn Sie OUT wählen, sendet diese Synch-Buchse Auslösesignale aus, um andere Fernbedienungen und Blitze auszulösen. TCM-Funktion Die TCM-Transformationsfunktion ist eine spezielle Funktion, die Godox gehört: Der TTL-Blitzwert wird im M-Modus in einen Leistungswert umgewandelt. Zm/CH SYNC Zm/CH SYNC 1.1 Stellen Sie den Blitzauslöser in...
- Seite 20 Einstellung des Blitzauslösers Einstellungen der SHOOT-Funktion Drücken Sie die <MENU>-Taste, um C.Fn SHOOT zu C.Fn Ver 9.2 aktivieren. Drücken Sie die <SET>-Taste, um SYNC Einzelaufnahme oder Mehrfachaufnahme GROUP auszuwählen. Drücken Sie die <MENU>-Taste erneut, SHOOT um zum Hauptmenü zurückzukehren. Einzelaufnahme: Wählen Sie beim Fotografieren CLEAR Einzelaufnahme.
- Seite 21 Einstellung des Blitzauslösers C.Fn: Einstellung der Individualfunktionen Die folgende Tabelle zeigt die verfügbaren und nicht verfügbaren Individualfunktionen dieses Blitzgerätes. Funktion Einstellungssy Einstellungen und Beschreibungen Individualfunktion mbole STBY Schlaf BEEP Beeper STEP Leistungswert 1/128 Die Mindestleistung ist 1/128 (Änderung in Drittelstufen) 1/256 Die Mindestleistung ist 1/256 (Änderung in Drittelstufen) 1/128 (0.1)
- Seite 22 Einstellung des Blitzauslösers Individualfunktion Funktion Einstellungssy Einstellungen und Beschreibungen mbole SHOOT One-shoot Sendet nur Auslösesignale im M & Multi Modus, wenn die Kamera fotografiert. Full-shoot Sendet Parameter und Auslösesignal wenn die Kamera fotografiert (geeignet für Mehrpersonenaufnahmen). Sendet das Auslösesignal nur, wenn die Kamera fotografiert (steuern Sie die Parameter des Blitzes über das Smartphone APP).
- Seite 23 Da es so viele Kamerablitzgeräte auf dem HVL-F43M/ HVL-F32M/F58AM Markt gibt, die mit Sony Speedlites kompatibel sind, testen wir nicht alle einzeln. XTR-16 AD360/AR400 Blitzgeräte, die über einen Godox drahtlosem USB-Anschluss verfügen Quicker Serie/SK Serie/DP Serie/ Kann nur ausgelöst werden GT/GS Serie/Smart flash Serie XTR-16S...
- Seite 24 Kompatible Blitzgerätmodelle Die Beziehung zwischen dem XT- und dem X1-Drahtlossystem: XT-16 (Code-Wechsel) CH01 CH02 CH03 CH04 CH05 CH06 CH07 CH08 (Bildschirm) XT-16 (Code-Wechsel) CH09 CH10 CH11 CH12 CH13 CH14 CH15 CH16 (Bildschirm) Kompatible Kameramodelle Dieser Blitzauslöser kann auf den folgenden Sony-Kameras verwendet werden: a77 II ILCE-6000L A7RIII...
- Seite 25 Technische Daten Modell XProS Kompatible Kameras Sony Kameras (TTL Autoflash) Unterstützung für Kameras mit PC-Sync-Buchse. Stromversorgung 2*AA Batterien Blitzbelichtungssteuerung TTL Autoflash Manueller Blitz Stroboskopblitz Funktion Hochgeschwindigkeits-Sync Blitzbelichtungs Ja, ±3 Stopps in Drittelstufen korrektur Blitzbelichtungsspeicherung Fokushilfe Modelleriungsleuchte Steuert die Modelleriungsleuchte durch den Blitzauslöser Beeper Steuert den Piepser mit dem Blitzauslöser.
- Seite 26 Da der USB-Anschluss eine Typ-C-USB-Buchse ist, verwenden Sie bitte ein Typ-C-USB-Verbindungskabel. Da für die Aktualisierung der Firmware die Unterstützung der Godox G2-Software erforderlich ist, laden Sie bitte vor der Aktualisierung die „Godox G2 firmware upgrade software“ herunter und installieren Sie sie. Wählen Sie dann die entsprechende Firmware-Datei aus.
- Seite 27 Kamera oder des Objektivs auf MF eingestellt ist. Wenn ja, stellen Sie ihn auf AF . 3. Signalstörungen oder Aufnahmestörungen. Wählen Sie einen anderen Kanal für das Gerät. Gründe, warum der Blitz Godox 2.4G Wireless nicht ausgelöst wird und wie man diese Probleme behebt Wird durch 2.4G-Signale in der äußeren Umgebung gestört (z.B. drahtlose Basisstation, 2.4G WLAN-Router, Bluetooth, etc.)
- Seite 28 3. Überprüfen Sie, ob der Abstand zwischen dem Blitzauslöser und dem Blitz zu nah ist oder nicht → Bitte schalten Sie den "Drahtlosmodus Nahbereich" am Blitzauslöser ein (<0,5m): → Stellen Sie den C.Fn-ABSTAND auf 0-30m ein. 4. Überprüfen Sie, ob die Batterie des Blitzauslösers und der Endeinrichtung des Empfängers schwach ist ...
- Seite 29 FCC-Aussage A. Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
- Seite 30 GODOX Photo Equipment Co., Ltd. 1. bis 4. Stock, Gebäude 2/ 1. bis 4. Stock, Gebäude 4, Yaochuan Industriezone, Tangwei Gemeinde, Fuhai Straße, Bao'an Distrikt, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-Mail: godox@godox.com http://www.godox.com 705-XPRZS0-08 Hergestellt in China...
