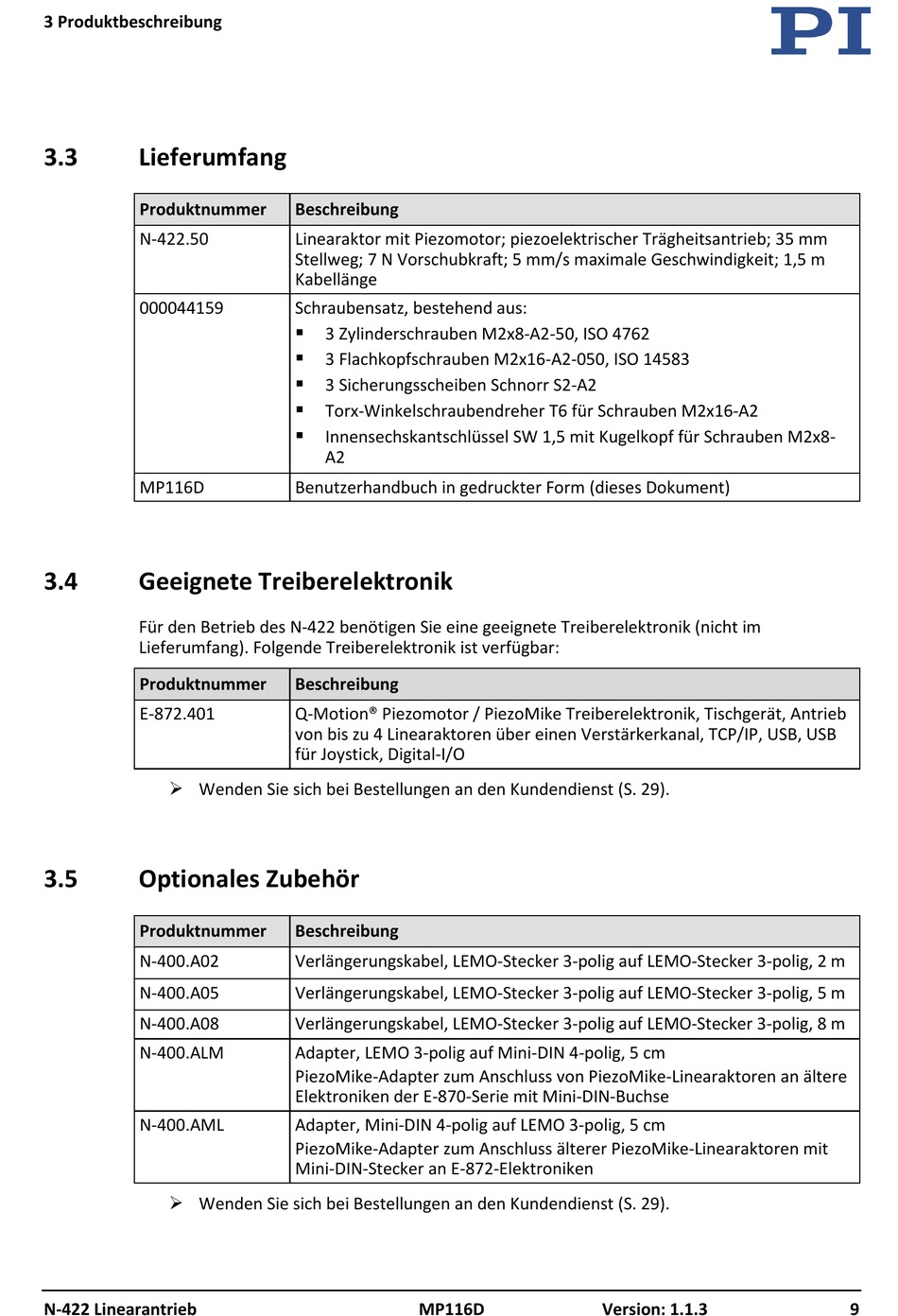

3 Produktbeschreibung
3.3
Lieferumfang
Produktnummer
N-422.50
000044159
MP116D
3.4
Geeignete Treiberelektronik
Für den Betrieb des N-422 benötigen Sie eine geeignete Treiberelektronik (nicht im
Lieferumfang). Folgende Treiberelektronik ist verfügbar:
Produktnummer
E-872.401
Wenden Sie sich bei Bestellungen an den Kundendienst (S. 29).
3.5
Optionales Zubehör
Produktnummer
N-400.A02
N-400.A05
N-400.A08
N-400.ALM
N-400.AML
Wenden Sie sich bei Bestellungen an den Kundendienst (S. 29).
N-422 Linearantrieb
Beschreibung
Linearaktor mit Piezomotor; piezoelektrischer Trägheitsantrieb; 35 mm
Stellweg; 7 N Vorschubkraft; 5 mm/s maximale Geschwindigkeit; 1,5 m
Kabellänge
Schraubensatz, bestehend aus:
3 Zylinderschrauben M2x8-A2-50, ISO 4762
3 Flachkopfschrauben M2x16-A2-050, ISO 14583
3 Sicherungsscheiben Schnorr S2-A2
Torx-Winkelschraubendreher T6 für Schrauben M2x16-A2
Innensechskantschlüssel SW 1,5 mit Kugelkopf für Schrauben M2x8-
A2
Benutzerhandbuch in gedruckter Form (dieses Dokument)
Beschreibung
Q-Motion® Piezomotor / PiezoMike Treiberelektronik, Tischgerät, Antrieb
von bis zu 4 Linearaktoren über einen Verstärkerkanal, TCP/IP, USB, USB
für Joystick, Digital-I/O
Beschreibung
Verlängerungskabel, LEMO-Stecker 3-polig auf LEMO-Stecker 3-polig, 2 m
Verlängerungskabel, LEMO-Stecker 3-polig auf LEMO-Stecker 3-polig, 5 m
Verlängerungskabel, LEMO-Stecker 3-polig auf LEMO-Stecker 3-polig, 8 m
Adapter, LEMO 3-polig auf Mini-DIN 4-polig, 5 cm
PiezoMike-Adapter zum Anschluss von PiezoMike-Linearaktoren an ältere
Elektroniken der E-870-Serie mit Mini-DIN-Buchse
Adapter, Mini-DIN 4-polig auf LEMO 3-polig, 5 cm
PiezoMike-Adapter zum Anschluss älterer PiezoMike-Linearaktoren mit
Mini-DIN-Stecker an E-872-Elektroniken
MP116D
Version: 1.1.3
9
