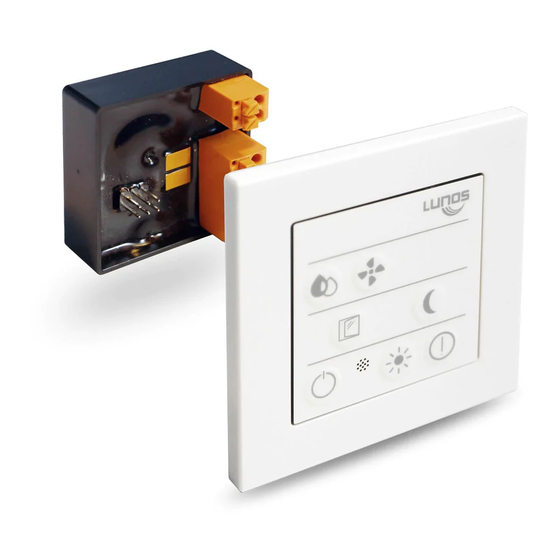

Lunos Smart Comfort 5/SC-FT Funktionsbeschreibung
Erweiterte funktionsbeschreibung
Vorschau ausblenden
Andere Handbücher für Smart Comfort 5/SC-FT:
- Einbau- und bedienungsanleitung (20 Seiten) ,
- Einbau- und bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Lunos Smart Comfort 5/SC-FT
Inhaltszusammenfassung für Lunos Smart Comfort 5/SC-FT
- Seite 1 Erweiterte Funktionsbeschreibung Smart Comfort 5/SC-FT Smart Comfort 5/SC-RF Advanced Functional Description Smart Comfort 5/SC-FT Smart Comfort 5/SC-FT...
- Seite 2 Inhaltsverzeichnis Symbolbeschreibung, Tastenfunktionen..................3 Ventilator ..................................4 Verändern der Lüftungsstufe ......................4 Umstellung zwischen 5-stufigem und 8-stufigem Betrieb ........... 4 Tropfen..................................4 Aktivierung Automatikbetrieb ......................4 Niedrigste Stufe im Automatikbetrieb setzen ................5 Maximale Stufe im Automatikbetrieb setzen ................5 Fenster ..................................
- Seite 3 1 Symbolbeschreibung, Tastenfunktionen Stufen LEDs Ereignis LED...
- Seite 4 1.1 Ventilator Verändern der Lüftungsstufe Über die Taste „Ventilator“ erfolgt die Einstellung der Lüftungsstufe. Die manuelle Einstellung der Lüftungsstufe soll rollend erfolgen, d.h. pro Tastendruck wird die Stufe um 1 erhöht. Nach der höchsten Stufe folgt wieder die niedrigste Stufe (AUS oder Grundlast je nach DIP 2, siehe auch 3.1) .
- Seite 5 Während der aktivierten Feuchtregelung bleibt die Steuerung die meiste Zeit im Ab- senkbetrieb (dauerhaft Stufe 1, solange die Raumfeuchtigkeit kleiner der unteren Re- gelungsgrenze ist). Bei einer Steigerung der Luftfeuchtigkeit größer gleich 8% innerhalb von einer Stunde im Vergleich mit der Hintergrundfeuchtigkeit (Mittelung und Minimum der letzten Stun- den) wechselt die Steuerung in die aktive Feuchtregelung.
- Seite 6 Lüftungsstufe. Der Modus endet automatisch nach der eingestellten Zeit. Das Lüf- tungssystem geht zurück in die zuvor ausgeführte Betriebsart (manueller oder Auto- matikbetrieb). Laufzeit der Intensivlüftung setzen Wird die Taste 3 Sekunden betätigt, kann der Nutzer die Laufzeit der Intensivlüftung in Schritten von 30 Minuten festlegen.
- Seite 7 des Modus Nachtabsenkung aktiviert erst die LED neben dem Symbol Mond. Der nächste Tastendruck hat wieder Einfluss auf die Einstellung der Steuerung. Laufzeit der Nachtabsenkung setzen Wird die Taste Mond 3 Sekunden betätigt, kann der Nutzer die Laufzeit der Nachtab- senkung festlegen.
- Seite 8 Laufzeit des Sommermodus setzen Über die Betätigung der Taste mit dem Symbol Sonne für 3 Sekunden, kann die Be- triebsdauer des Modus ausgewählt bzw. angepasst werden. Die Ereignis-LED blinkt. Über die Taste 1 wird die Betriebsdauer eingestellt. Eine leuchtende Stufen-LED steht dabei für 1 Stunde, zwei LEDs für 2 Stunden, drei LEDs für 4 Stunden und vier LEDs für 8 Stunden.
- Seite 9 1.8 Übersicht...
- Seite 10 2 Schutzfunktionen 2.1 Filterwechsel Anzeige durch dauerhaftes Leuchten der Ereignis-LED. Hinterlegt ist das übliche, gewichtete Zählen der Betriebsstunden.
- Seite 11 3 Programmierung 3.1 DIP-Schalter Einstellungen 3.2 Programmierung des Gerätetyps Der angeschlossene Gerätetyp muss am Codierschalter entsprechend der folgenden Tabelle eingestellt werden. Es kann grundsätzlich in fünf bzw. acht Stufen geschaltet werden. Die auf- geführten nominalen Volumenströme gelten bei der jeweils leuchtenden LED. Über den DIP- Schalter 2 kann gewählt werden, ob das Lüftungssystem mit dauerhafter Grundlast laufen soll, oder es ausschaltbar sein soll (siehe DIP-Schalter Einstellungen).
- Seite 12 3.3 Kalibrierung der Volumenströme Der Modus zur Kalibrierung der Volumenströme wird durch Betätigung der Taste Ventilator für 10 Sekunden aktiviert. Folgende Voraussetzungen müssen zur Kalibrierung gegeben sein. Aktiv, 5-stufige Anzeiger Manueller Modus: Automatikbetrieb: Intensive Lüftung: Nachtabsenkung: ...
- Seite 13 Die bei der Aktivierung des Kalibrierungsmodus manuell eingestellte Stufe, ist die fortan zu kalibrierende Stufe. Durch einen einfachen Tastendruck der Taste Mond, kann der zu kalibrierende Kanal gewech- selt werden. Der gewählte Kanal wird durch Blinken der jeweiligen Stufen der LED signalisiert. Die Kalibrierung erfolgt immer einzeln für jeden Lüfter bzw.
- Seite 14 Erweiterte Funktionsbeschreibung Smart Comfort 5/SC-FT - Bitte an den Nutzer weiterleiten - Advanced Functional Description Smart Comfort 5/SC-FT - Please pass on to user -...
- Seite 15 Contents Symbol description, button functions ................... 16 Fan ....................................17 Changing the ventilation level ...................... 17 Changing between 5-stage and 8-stage operation ............... 17 Drop ..................................... 17 Activate of automatic mode ......................17 Set the lowest stage during automatic mode ................18 Set the highest stage during automatic mode ................
- Seite 16 1 Symbol description, button functions Stage LEDs Event LED...
- Seite 17 1.1 Fan Changing the ventilation level The "Fan" button is used to set the ventilation stage. The manual setting of the venti- lation stage is to be carried out in a rolling manner, i.e. each press of the button in- creases the stage by 1.
- Seite 18 When the humidity control is activated, the control remains in the reduced operation mode for most of the time (permanently at stage 1, as long as the room humidity is less than the lower control limit). If the humidity level rises higher than or equal to 8% within an hour compared to the background humidity (average and minimum of the last hours), the control changes to active humidity control, thus calculating the ventilation stage (1-7) according to the measured room air humidity.
- Seite 19 ventilation stage. The mode ends automatically after the set time. The ventilation sys- tem returns to the previous operating mode (manual or automatic mode). Set the runtime of intensive ventilation If the window button is pressed for 3 seconds, the user can set the duration of inten- sive ventilation in 30 minute increments.
- Seite 20 Moon symbol. The next button press will again have an influence on the setting of the control. Set the runtime of Night-time reduction By keeping the moon button pressed for 3 seconds, the user can set the duration of the night-time reduction. The Event LED flashes. The runtime is set via button 1. It can be set between one and eight hours.
- Seite 21 Set the runtime of summer mode By pressing the button with the Sun symbol for 3 seconds, the operating time of the mode can be selected or adjusted. The Event LED flashes. The operating time is set by pressing button 1. One illuminated Stage LED stands for 1 hour, two LEDs for 2 hours, three LEDs for 4 hours, and four LEDs for 8 hours.
- Seite 22 1.8 Overview...
- Seite 23 2 Protective functions 2.1 Filter replacement Indication by the Event LED illuminating permanently. The usual, weighted counting of the operating hours is stored.
- Seite 24 3 Programming 3.1 DIP-Switch settings 3.2 Programming of the device type The connected device type must be set on the coding switch according to the following table. It can basically be switched in five or eight stages. The listed nominal volume flows apply to the respective illuminated LED.
- Seite 25 If the Event button is pressed for 10 seconds or longer, the user enters the device mode. This is confirmed by a permanent flashing of the Event LED. Using the Fan button, the fan type connected to the control can now be selected. 15 (2 -1) different devices can be stored and selected via LED combination.
- Seite 26 When the calibration mode is activated, the LED next to the Sun symbol lights up twice per second. The brightness level of the LED is automatically set to the highest stage. The stage set manually when activating the calibration mode will be the stage to be calibrated from then on.
