LD 737 615 Gebrauchsanweisung

12/07-W00-Bb
Bestimmungsgemäßer Gebrauch
Der Dopplerkonverter dient der DC-Versorgung des Gunn-
Oszillators (737 01) und der Gewinnung des Dopplersignals.
Das Gerät ist ausschließlich für Ausbildung und Schulung vor-
gesehen.
Sicherheitshinweise
An den Dopplerkonverter wird eine Mikrowellenquelle ange-
schlossen. Es gelten daher beim Betrieb die allgemeinen Vor-
sichtsmassnahmen für den Umgang mit HF- abstrahlenden
Geräten.
- Ein direktes Hineinschauen in das strahlende Hohlleiterende
ist zu vermeiden.
- Es gelten zusätzlich die Sicherheitshinweise zu 737 01 Gunn-
Oszillator
1 Beschreibung
Das vom Gunn-Oszillator über die Hornantenne abgestrahlte
Mikrowellensignal wird von einem bewegten Ziel reflektiert. Das
reflektierte Signal zeigt einen geschwindigkeitsabhängigen
Frequenzversatz. Ausgesendetes und reflektiertes Mikrowellen-
signal werden gemischt, die entstehenden Spektralanteile ge-
trennt. Nach Signalfilterung und Bearbeitung im Doppler-
konverter steht am Ausgang Doppler Out ein niederfrequentes
Signal zur Verfügung, dessen Frequenz der Geschwindigkeit
des Zieles entspricht.
Gebrauchsanweisung 737 615

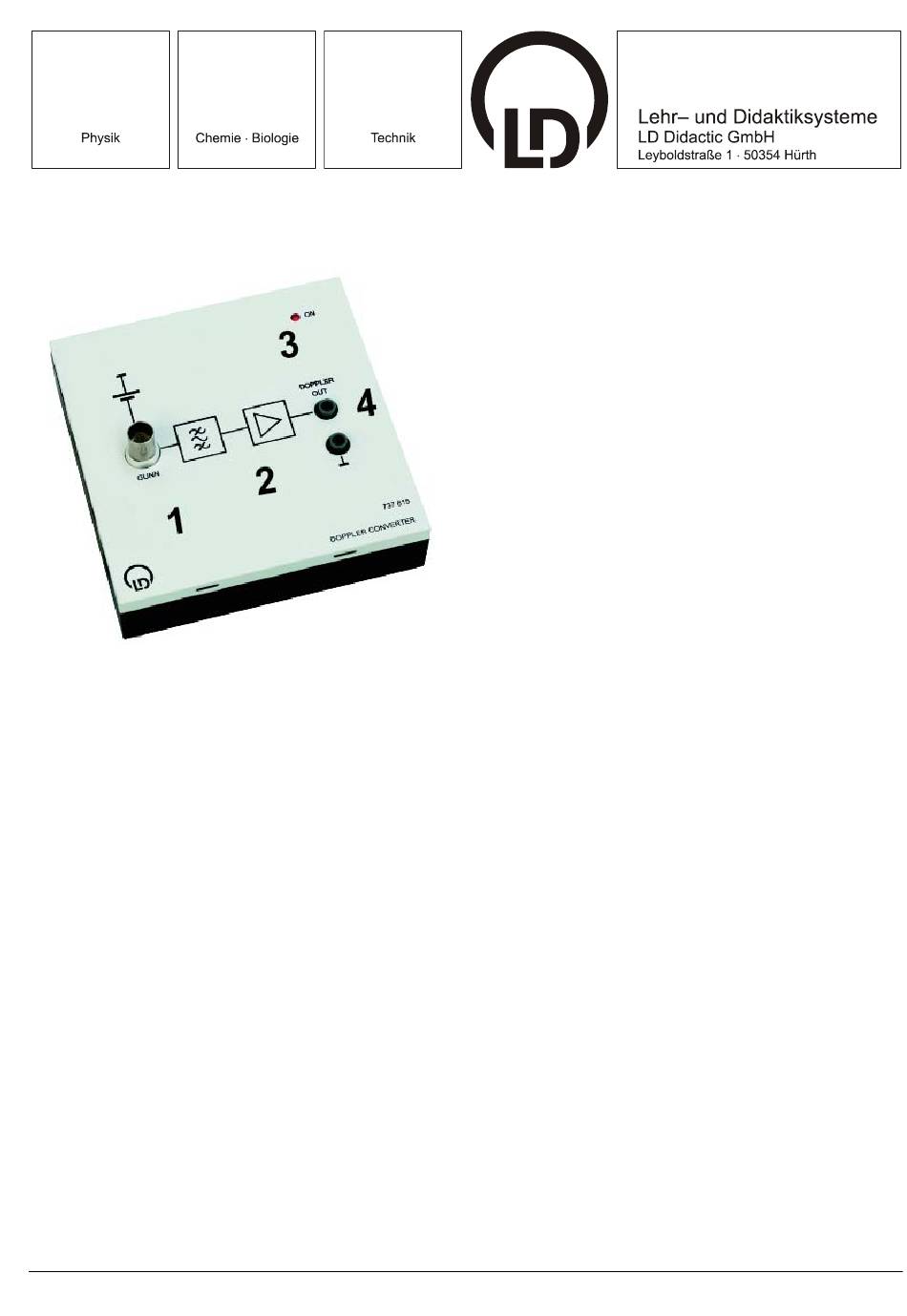

Dopplerkonverter (737 615)
1 Anschlussbuchse für Gunn-Oszillator
2 Blockschaltbild
3 LED zur Stromversorgung
4 Ausgang (4 mm Buchsen)
2 Lieferumfang
1 Dopplerkonverter
4 Stativstange 245 mm, M6
3 Inbetriebnahme
zusätzlich erforderlich:
1 PC, ab 1 GHz, Windows XP, SP2
1 Sensor-CASSY
1 CASSY Lab Software
- CASSY Lab auf PC installieren und starten.
- Mitgelieferte Stativstange an Gunn-Oszillator anschrauben.
