Handbuch VIPA System SLIO
Anschluss
Schutztürüber-
wachung,
zweikanalig,
antivalente
Auswertung
HB300D - SM-S - Rev. 14/10

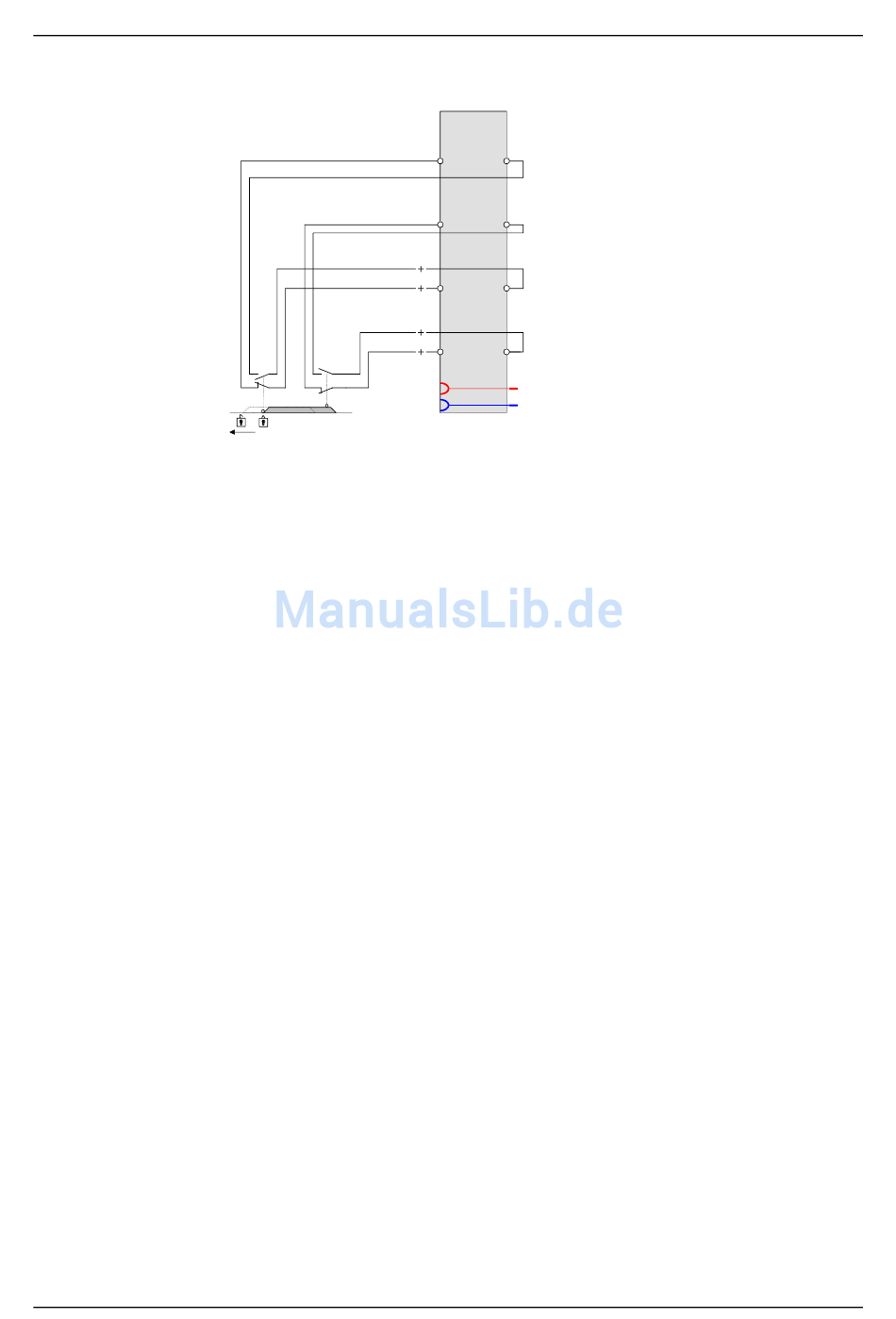

Anschluss 1x Schutztürüberwachung zweikanalig, antivalente Auswertung
DC24V
Bewegungsrichtung
Zur Überwachung von Schutztüreinrichtungen können Sie die Arbeits-
kontakte eines Schutztürschalters an vier digitale Eingänge des Safety-
Moduls anschließen.
Verwenden Sie zur Einstellung der Parametrierung die Hardware-
Konfiguration zusammen mit dem VIPA Safety CRC-Tool. Informationen
zur Parametrierung finden Sie unter "Einsatz PROFIBUS" bzw. "Einsatz
PROFINET".
Stellen Sie für die verwendeten digitalen Eingänge den Parameter
Auswertung der Eingänge auf den Wert "2-kanalig".
Damit die Signalleitungen der digitalen Eingänge des Safety-Moduls auf
Kurzschlüsse überwacht werden, stellen Sie den Parameter Testpuls-
aktivierung für alle Eingänge auf den Wert "aktiv" ein.
Den Parameter Signalpolarität müssen Sie auf den Wert "antivalent"
einstellen. Stellen Sie außerdem den Parameter Diskrepanzzeit auf die für
die Arbeitskontakte des Schutztürschalters erforderliche Diskrepanzzeit ein.
Sie können mit dieser Schaltung SIL3/Kat.4/PLe erreichen.
DI
1
5
DI0 DI1
DI0
2
6
DI2
DI3
3
7
T0
T1
4
8
T2
T3
0V
Teil 3 Einsatz
3-33
