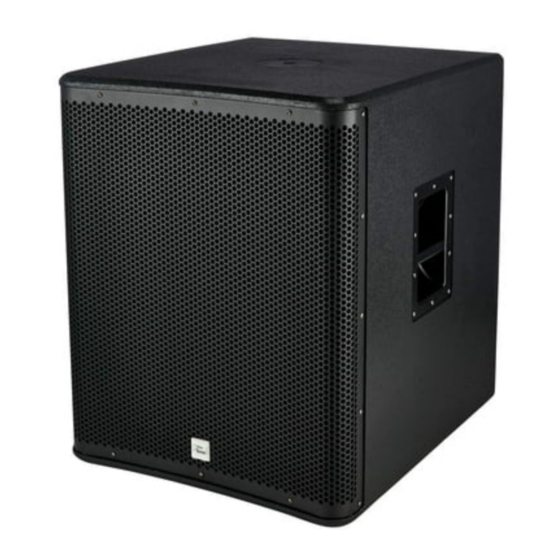

- Seite 1 DSP 18 Sub Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 11.12.2023, ID: 424348 (V3)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................20 Umweltschutz............................22 DSP 18 Sub Aktiver Lautsprecher...
- Seite 4 DSP 18 Sub Aktiver Lautsprecher...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. DSP 18 Sub Aktiver Lautsprecher...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 11 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Das Gerät zeichnet sich durch folgende Merkmale aus: 18-Zoll-Basslautsprecher Klasse-D-Verstärker Integrierter Soundprozessor Anschlussmöglichkeiten: XLR-Anschlüsse für Signaleingänge und -ausgänge (L+R, und Crossover) Phasenschalter Schaltbarer Low-Pass-Filter 90/120 Hz Hochständerflansch (M20) Zwei Tragegriffe Gehäuse aus Holzfaserplatten (MDF) Pulverbeschichtetes Frontgitter DSP 18 Sub Aktiver Lautsprecher...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation HINWEIS! Mögliche Sachschäden an benachbarten Geräten durch Magnetfelder! Lautsprecher erzeugen ein statisches Magnetfeld. Dieses Magnetfeld kann andere benachbarte Geräte beeinträchtigen und in ungünstigen Fällen beschädigen. Stellen Sie sicher, dass Lautsprecher stets einen ausreichenden Abstand zu sen‐ siblen Geräten haben, die durch ein äußeres Magnetfeld beeinträchtigt werden können.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente & Xover 120Hz ö 90Hz Outputs Mode Balanced Link Xover Outputs Signal Balanced Inputs Limit Subwoofer Level Power 0° 180° USE ONLY WITH A 250 V FUSE DSP 18 Sub Aktiver Lautsprecher...
- Seite 16 Anschlüsse und Bedienelemente 1 [Balanced Outputs] | Symmetrische Line-Signalausgänge, ausgeführt als XLR-Einbaustecker 2 [Balanced Inputs] | Symmetrische Line-Signaleingänge, ausgeführt als XLR-Einbaubuchsen 3 [Phase] | Dieser Schalter verschiebt bei Bedarf die Phasenlage des Subwoofer-Signals um 180°. Damit lassen sich uner‐ wünschte Auslöschungseffekte beim Zusammenspiel mit anderen Lautsprechern vermeiden. 4 [Subwoofer Level] | Regler zum Einstellen der Lautstärke 5 [Xover] | Trennfrequenz-Umschalter.
- Seite 17 Technische Daten Technische Daten Bestückung 1 × 18-Zoll-Tieftonlautsprecher Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 Line-Signal 2 × XLR-Einbaubuchse Eingangsimpedanz 22 kΩ Ausgangsanschlüsse Line-Signal 2 × XLR-Einbaustecker Ausgangsleistung RMS: 800 W Peak: 2400 W Frequenzbereich 30 Hz … 150 Hz Trennfrequenz 80 Hz oder 120 Hz Geräuschspannungsabstand 70 dB Schalldruckpegel (SPL), max.
- Seite 18 Technische Daten Gewicht 39 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauweise Bassreflex Flugfähig Nein Hochständervorrichtung Rollen Nein DSP 18 Sub Aktiver Lautsprecher...
- Seite 19 Technische Daten Frequenzgang DSP 18 Sub Aktiver Lautsprecher...
- Seite 20 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 21 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 DSP 18 Sub Aktiver Lautsprecher...
- Seite 22 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 23 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 24 Notizen DSP 18 Sub Aktiver Lautsprecher...
- Seite 25 Notizen DSP 18 Sub Aktiver Lautsprecher...
- Seite 26 Notizen DSP 18 Sub Aktiver Lautsprecher...
