Inhaltszusammenfassung für Trotec TDS 120

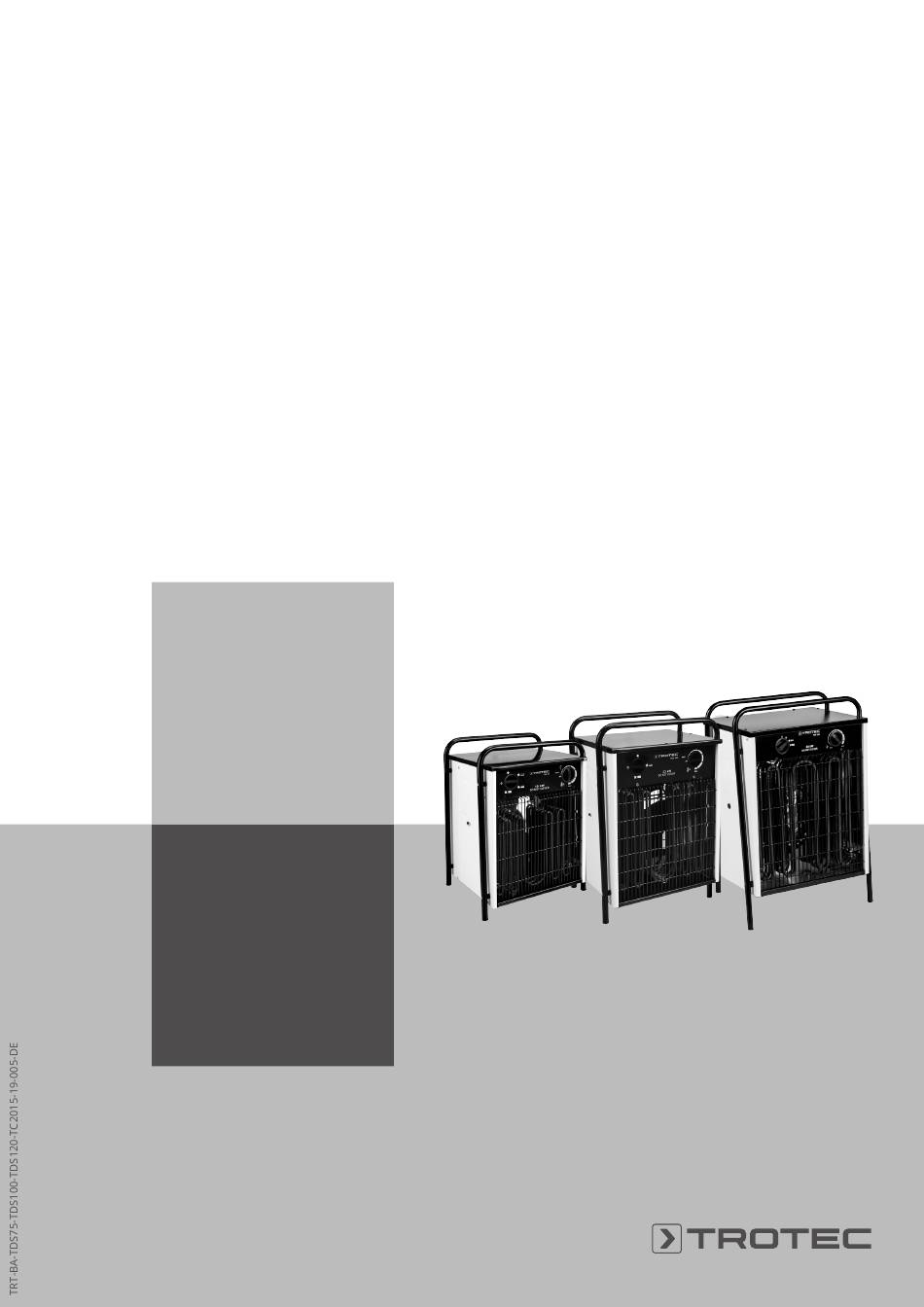

- Seite 1 TDS 75 / TDS 100 / TDS 120 ORIGINALBETRIEBSANLEITUNG ELEKTROHEIZER...
- Seite 2 Folge haben kann. Hinweis Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden), aber nicht auf Gefährdungen hin. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 3 • Stellen Sie das Gerät aufrecht und standsicher auf. Vorhängen. • Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. • Stellen Sie sicher, dass Lufteinlass und Luftauslass frei Betreiben Sie es nicht im nassen Zustand. sind. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 4 Nichtbeachtung erlischt jegliche Haftung und der Anspruch Sie die Personalqualifikationen! auf Gewährleistung. Warnung • Eigenmächtige bauliche Veränderungen wie An- oder Umbauten am Gerät sind verboten. Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 5 Wenn der Sicherheitsthermostat aktiviert ist, lassen Sie das Gerät abkühlen und suchen dann nach der Ursache der Überhitzung. Sollte das Problem weiter bestehen, wenden Sie sich an den Kundendienst. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 6 TDS 100 TDS 120 TDS 120 RES ET TDS 100 30 kW 22 kW Bezeichnung Drehschalter Temperatur Luftauslass Vorwahlschalter Ventilation und Heizstufen Tragebügel Lufteinlass Luftleitblech Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 7 • keine weiteren Geräte oder Gegenstände auf das Gerät stellen, um Beschädigungen am Gerät zu vermeiden • Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 8 : Heizstufe 2 auf die gewünschte Temperatur ein. : Heizstufe 3 Der Raumthermostat regelt die Raumtemperatur automatisch: • Beim Überschreiten des eingestellten Wertes schaltet sich die Heizung ab, während der Ventilator weiterläuft. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 9 Raumthermostat von einem Elektrofachbetrieb austauschen. • Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder von Trotec durchführen. Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 10 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 11 430 x 440 x 485 x 530 x x Höhe) 540 (mm) 610 (mm) 785 (mm) Mindest- abstände zu Wänden und Gegenständen oben (A): 50 cm 50 cm 50 cm hinten (B): 50 cm 50 cm 50 cm seitlich (C): 50 cm 50 cm 50 cm vorne (D): 50 cm 50 cm 50 cm Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 12 Schaltplan TDS 75 Schaltplan TDS 100 Schaltplan TDS 120 Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 13 25 Bottom Panel SPCC 12 Top Cover SPCC 26 Tubular Electric Heating SECC Element Upper Support 13 Protection Bush 27 Tubular Electric Heating SECC Element Lower Support 14 Lock 28 Sensor Clip Steel Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 14 Top Panel Heating Element Inter Panel Thermostat Left Panel Insulated Panel Front Grill Switch Back Grill Relay Control Panel Plug Right Panel Fan Blowing Motor Handle Screws 1 Set Buttom Panel Knob Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 15 Element Upper Support Heat Insulation Plate SECC Tubular Electric Heating SECC Element Lower Support Top Cover SPCC Tubular Electric Heating SECC Element Support Capacitor CHB60/450V 5 µF Tubular Electric Heating 230V 5000W Element Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 16 Hersteller und Name des Bevollmächtigten der technischen Unterlagen: Trotec GmbH Grebbener Straße 7, D-52525 Heinsberg Telefon: +49 2452 962-400 E-Mail: info@trotec.de Ort und Datum der Ausstellung: Heinsberg, den 12.08.2018 Detlef von der Lieck, Geschäftsführer Elektroheizer TDS 75 / TDS 100 / TDS 120...
- Seite 17 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
