NLSW®45-3 Ex SIL2
t)
Festsitzende Teile des Produktes (z. B. durch Frost oder Korrosion) dürfen bei vorhandener
explosionsfähiger Atmosphäre nicht gewaltsam gelöst werden.
u)
Die Sensoren dürfen nicht in Anlagen eingesetzt werden, in denen kathodische Systeme für
den Korrosionsschutz vorhanden sind. Obwohl besondere Vorsichtsmaßnahmen dies
ermöglichen können, ist in jedem Fall Rücksprache mit dem Hersteller zu halten. Parasitäre
Ströme dürfen nicht über die Konstruktion geleitet werden.
v)
Innerhalb des explosionsgefährdeten Bereichs darf die Montage nur unter Berücksichtigung
der örtlich geltenden Errichtungsvorschriften erfolgen.
Die folgenden Bedingungen sind zu beachten (unvollständig):
a)
Die Montage und Wartung darf nur bei Ex-freier Atmosphäre und unter Beachtung der im
Land des Betreibers gültigen Vorschriften erfolgen.
b)
Zusätzliche Vorkehrungen sind zu treffen, wenn mit dem Vorhandensein von
Schwefelwasserstoff, Ethylenoxid und/oder Kohlenmonoxid zu rechnen ist: Diese Stoffe
haben eine sehr geringe Zündenergie.
c)
Bei Vorhandensein dieser Stoffe und bei Vorhandensein eines Stoffes der Explosionsgruppe
IIC und bei voraussichtlich vorhandener explosionsfähiger Atmosphäre dürfen nur
funkenfreie Werkzeuge verwendet werden.
5.1 Einbaubedingungen der Luftstromsensoren F3.x Ex SIL2
Folgende Einbaubedingungen sind für die Fühler F3.x SIL2 zu beachten:
▪
Die Fühlerspitze sollte möglichst in der Rohrmitte sitzen und muss voll vom Medium (Luft/
Gas) umspült werden.
▪
Die Markierung an den Fühlern in Richtung der Strömung ausrichten.
▪
Die Fühler müssen im gleichen Rohr so montiert werden, dass sie sich nicht gegenseitig
beeinflussen (etwa 3 x D (Rohrinnendurchmesser) Abstand hintereinander oder auf der

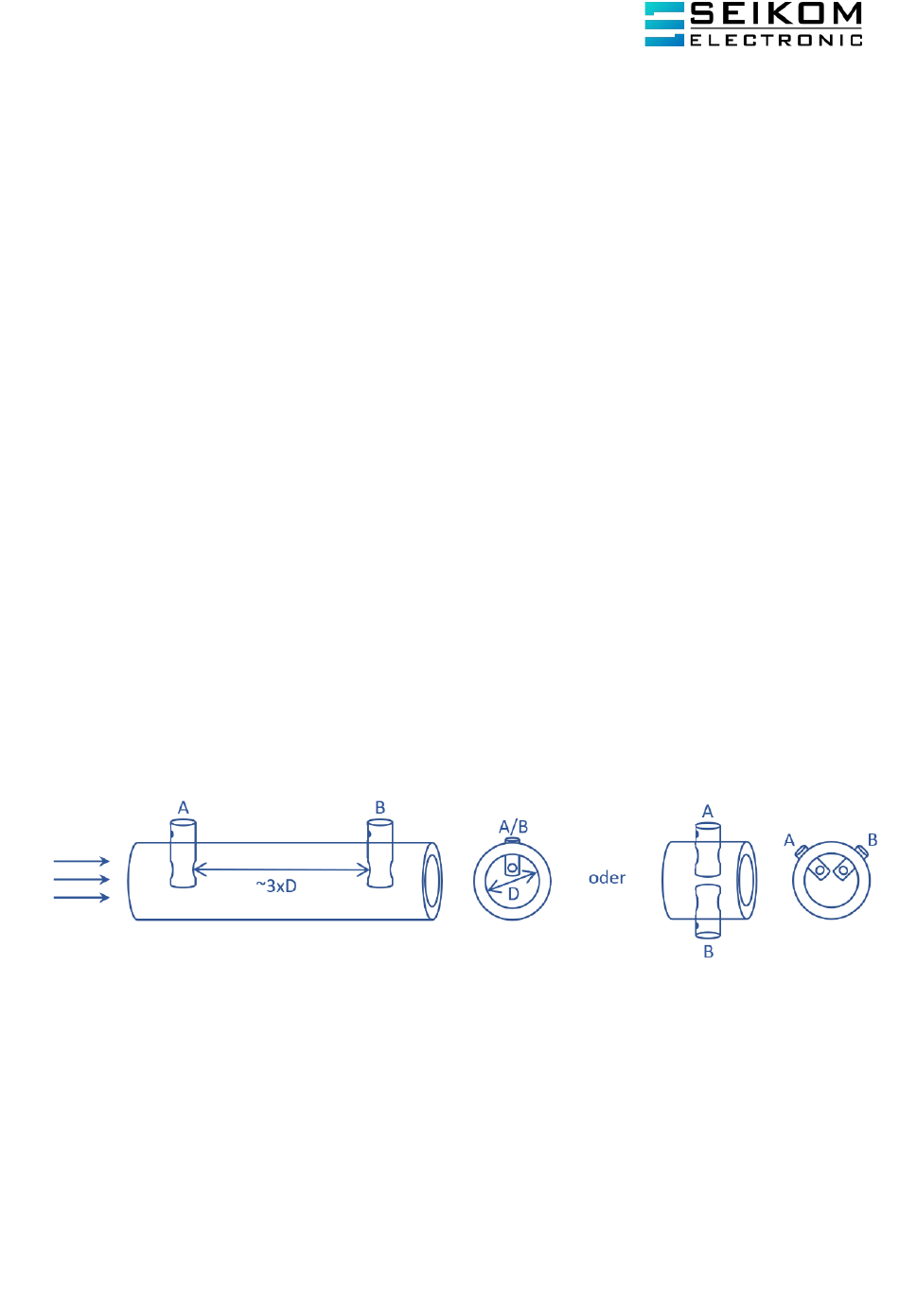

gleichen Höhe im Kanal) – siehe nachfolgende Zeichnung:
▪
Bei senkrecht verlaufenden Kanälen sollte die Strömungsrichtung idealerweise von unten
nach oben verlaufen.
▪
Eine freie Einlaufstrecke 5 x D vor dem Sensor und Auslaufstrecke 3 x D nach dem Fühler
einhalten.
▪
Die Fühler nur über den Sechskant des Sensors einschrauben.
▪
Die Fühler sind einbaulageunabhängig.
▪
Die Fühler müssen entsprechend dem Anschlussplan mit dem Luftstromwächter verbunden
werden. Vertauschen der Anschlüsse führt zu Fehlfunktionen und ggf. Beschädigungen.
▪
Der Luftstromfühler muss entsprechend dem Anschlussplan mit dem Luftstromwächter
verbunden werden. Vertauschen der Anschlüsse führt zu Fehlfunktion und ggf. zu Defekten
▪
Der Schirm (Abschirmung) muss an den Potentialausgleich (PA) angeschlossen werden
