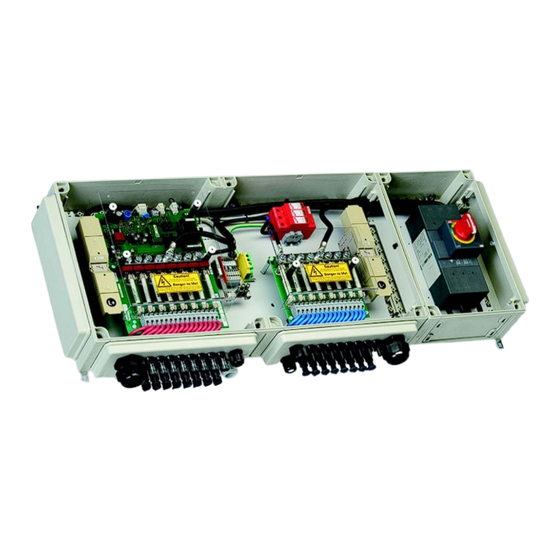

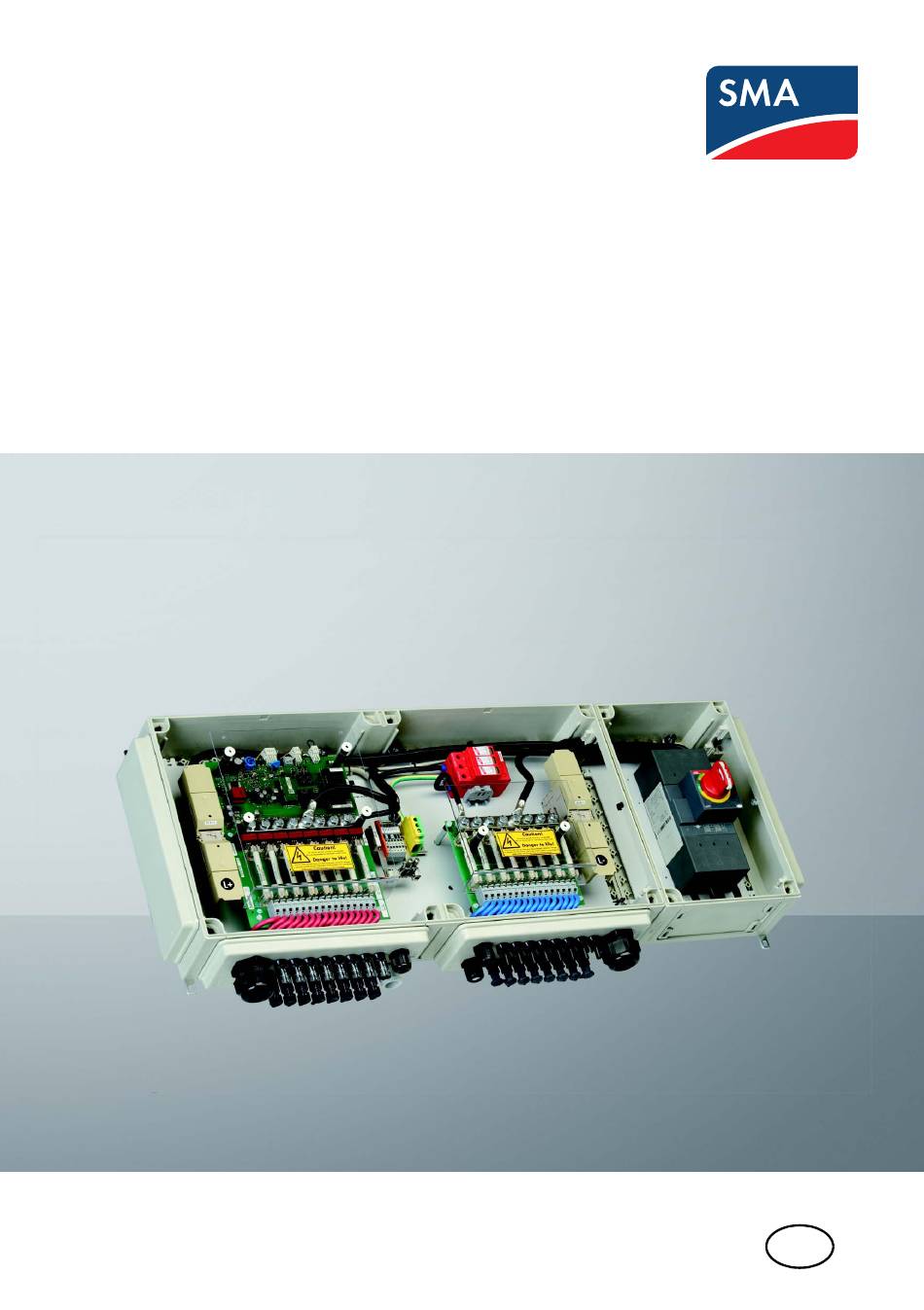

- Seite 1 Zubehör für Zentral-Wechselrichter SUNNY STRING-MONITOR Technische Beschreibung SSM-TDE103130 | 98-4001030 | Version 3.0...
- Seite 3 Lieferumfang........15 Sunny String-Monitor ....... . 15 Identifikation des Sunny String-Monitor .
- Seite 4 Sunny String-Monitor in Betrieb nehmen....39 Sunny String-Monitor zuschalten......40 Sunny String-Monitor freischalten .
- Seite 5 7.1.3 Sunny String-Monitor erfassen ........44 7.1.4...
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 8.4.8 Diebstahlschutz einstellen ........58 Messwerte im Sunny Central Control ablesen .
- Seite 7 Weiterführende Informationen zum Sunny String-Monitor finden Sie im Downloadbereich von www.SMA.de. Bewahren Sie die Dokumentation des Sunny String-Monitor und der verbauten Komponenten mit der Anlagendokumentation auf. Sie müssen jederzeit zugänglich sein. Zu Ihrem Sunny String‑Monitor erhalten Sie die unten aufgeführten Dokumente. In diesen Dokumenten sind die folgenden Informationen enthalten: •...
- Seite 8 1 Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In diesem Dokument werden folgende Arten von Sicherheitshinweisen sowie allgemeine Hinweise verwendet: „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann!
- Seite 9 Der DC‑Unterverteiler bietet die Möglichkeit, mehrere Strings parallel zu verschalten. Der Sunny String-Monitor überwacht und erkennt Ausfälle und verhindert damit Leistungs- und Ertragsverluste. Die String-Sicherungen im Sunny String-Monitor trennen defekte Strings ab, die z. B. durch einen Kurzschluss im Modul oder in der Verkabelung des PV-Feldes beschädigt wurden.
- Seite 10 Abbildung 2: Blockschaltbild des Sunny String-Monitor im PV-System 2.2 Parallelschaltung von Strings 2.2.1 Maximale String-Anzahl je Messeingang Im Sunny String-Monitor lassen sich mehrere PV-Strings parallel verschalten. Die maximale Anzahl von parallel verschalteten PV-Strings ist abhängig von der einstellbaren Toleranz und lässt sich wie folgt ermitteln: N = Maximale Anzahl der PV-Strings, die parallel verschaltet werden können...
- Seite 11 Der Sunny String-Monitor enthält String-Sicherungen. Sie lösen bei überhöhten String-Strömen aus und schützen so die Module des fehlerhaften PV-Strings. Der Sunny String-Monitor übermittelt den Ausfall des PV-Strings an den Sunny Central Control. Der Sunny Central Control zeigt die Warnung „SMU“...
- Seite 12 2 Sicherheit SMA Solar Technology AG 2.3 Sicherheitshinweise Lebensgefahr durch Stromschlag. • Arbeiten am Sunny String-Monitor nur im spannungsfrei und stromlos geschalteten Zustand unter Beachtung der am Installationsort gültigen Richtlinien durchführen: – Freischalten – Gegen Wiedereinschalten sichern – Spannungsfreiheit und Stromfreiheit feststellen –...
- Seite 13 Zusätzliche Hinweise zu geerdeten PV-Anlagen finden Sie in der Dokumentation des Sunny Central und im Downloadbereich unter www.SMA.de. 2.3.3 Rückspannung An den DC-Hauptkabeln im Sunny String-Monitor liegt dauerhaft eine Rückspannung von bis zu 1 000 V des Sunny Central an. Im stromlosen Zustand lässt sich die Rückspannung durch Ziehen der DC-Sicherungen im Sunny Central unterbrechen.
- Seite 14 SMA Solar Technology AG 2.5 Allgemeine Hinweise Kommunikation zwischen Sunny String-Monitor und Sunny Central Sie können neben dem Sunny String-Monitor SSM auch den Sunny String-Monitor SSM16-11 sowie Sunny String-Monitor SSM24-11 zur String-Überwachung einsetzen. Sie besitzen unterschiedlich viele Piggy-Backs zur Datenverarbeitung. Maximale Anzahl der Piggy-Backs zur Datenverarbeitung Im Sunny Central befinden sich je 2 Kommunikationsanschlüsse, an denen sich jeweils...
- Seite 15 * optional 3.2 Identifikation des Sunny String-Monitor Zur Identifikation des Sunny String-Monitor dient das Typenschild. Das Typenschild befindet sich auf der Montageplatte in der oberen Mitte neben der großen Messplatine. Auf dem Typenschild sind folgende Angaben: • Typ (Type / Model) •...
- Seite 16 SMA Solar Technology AG 3.5 Aufbau des Sunny String-Monitor Je nach gewählter Option enthält der Sunny String-Monitor einen DC-Leistungsschalter und ist mit einer unterschiedlichen Anzahl von String-Anschlüssen ausgestattet. Die Auswahl der Optionen bzw. Ausstattung des Sunny String-Monitor kann über den Variantenschlüssel in der Preisliste vorgenommen werden.
- Seite 17 SMA Solar Technology AG 3 Lieferumfang 3 4 5 6 Abbildung 5: Hauptkomponente im Inneren Position Bezeichnung Befestigungslaschen Kommunikations-Piggy-Back Jumper für die Terminierung des Datenkabels Piggy-Back zur Datenverarbeitung Leuchtdioden zur Betriebszustandsanzeige Überspannungsableiter DC-Leistungsschalter Anschluss des Rückmeldekontakts Anschluss Ansteuerung Hilfsauslöser Anschluss des DC-Hauptkabels ‒Pol DC-Sicherungen oder zylindrische Brücken...
- Seite 18 • Sunny String-Monitor geschützt vor direkter Sonneneinstrahlung montieren. • Sunny String-Monitor möglichst geschützt vor Regen montieren. • Externe Zugentlastung vorsehen. • Sunny String-Monitor waagerecht an einer Wand oder einem Ständer montieren, so dass der Anschlussbereich nach unten zeigt. • Sunny String-Monitor nicht liegend oder geneigt montieren.
- Seite 19 SMA Solar Technology AG 4 Montage 4.2 Sunny String-Monitor montieren Beschädigung der Kabelverschraubungen und Steckverbindungen durch unsachgemäßen Transport und Montage. Die Kabelverschraubungen und Steckverbindungen stehen aus dem Gehäuse hervor. • Beim Transport und der Montage darauf achten, dass die Kabelverschraubungen und Stecker nicht beschädigt werden.
- Seite 20 Die folgende Grafik zeigt die Abmessungen des Sunny String-Monitor ohne DC‑Leistungsschalter. 1. Position der Bohrlöcher markieren. 2. Löcher an markierten Stellen bohren. 3. Die Dübel einsetzen. 4. Sunny String-Monitor mit geeigneten Schrauben und Unterlegscheiben an der Wand oder an der Aufständerung befestigen. 5. Festen Sitz prüfen.
- Seite 21 SMA Solar Technology AG 5 Elektrischer Anschluss Elektrischer Anschluss 5.1 Sicherheit Lebensgefahr durch Stromschlag beim Berühren der am PV-Generator angeschlossenen DC-Kabel. Dem Licht ausgesetzte PV-Module stehen unter Spannung. • PV-Module abdecken. • Alle Sicherheitshinweise des Modulherstellers befolgen. • Zugehörige DC-Sicherungen im Sunny Central und falls vorhanden der Sunny Main Box ziehen.
- Seite 22 5 Elektrischer Anschluss SMA Solar Technology AG 5.2 Übersicht des Anschlussbereichs 3 4 5 6 Abbildung 6: Klemmen und Stecker für Anschlüsse Position Bezeichnung Jumper für die Terminierung des Datenkabels Meldekontakt für den Diebstahlschutz Klemmen für den Anschluss des Rückmeldekontakts Klemmen für den Anschluss der Ansteuerung des Hilfsauslösers Bolzenklemme für den Anschluss des DC-Haupkabels ‒Pol...
- Seite 23 SMA Solar Technology AG 5 Elektrischer Anschluss Abbildung 7: Kabelverschraubungen beim direkten Anschluss der PV-Strings an Trennklemmen Position Bezeichnung Kabelverschraubung für den Anschluss des DC-Hauptkabels +Pol Kabelverschraubungen für die String-Anschlüsse +Pol Kabelverschraubungen für den Anschluss der Erdung Druckausgleichverschraubung Kabelverschraubungen für den Anschluss der Kommunikation Kabelverschraubungen für die String-Anschlüsse ‒Pol...
- Seite 24 LED 2, grün Überspannungsableiter LED 3, orange Datenübertragung LED 4, rot Fehler Steuerungsplatine 5.3 Sunny String-Monitor öffnen und schließen Sunny String-Monitor öffnen 1. Alle Verschlussschrauben mit einem Schraubendreher zu 1/4 entgegen dem Uhrzeigersinn drehen. Dabei leicht drücken. 2. Den Deckel abnehmen.
- Seite 25 4. Adern an die Federzugklemmen anschließen. Dabei auf korrekte Polarität achten. 5. Kabelverschraubungen anziehen. 5.4.2 PV-Strings an DC‑Steckverbinder SUNCLIX anschließen Voraussetzungen: ☐ Alle Kabel der PV-Module sind mit den mitgelieferten DC-Steckverbindern SUNCLIX ausgestattet. Vorgehen: • DC-Steckverbinder SUNCLIX konfektionieren • DC-Steckverbinder SUNCLIX an Sunny String-Monitor anschließen Technische Beschreibung SSM-TDE103130...
- Seite 26 5 Elektrischer Anschluss SMA Solar Technology AG DC-Steckverbinder SUNCLIX konfektionieren 1. Adern ablängen und 12 mm abisolieren. 2. Abisolierte Adern bis zum Anschlag in den Stecker einführen. Dabei auf die richtige Zuordnung der Polarität und des Steckertyps achten. 3. Den Klemmbügel nach unten drücken.
- Seite 27 • Die Dichtstopfen nicht in die DC-Eingänge am Sunny String‑Monitor stecken. 4. Die DC-Steckverbinder mit Dichtstopfen in die verbliebenen DC-Eingänge am Sunny String‑Monitor stecken. Dadurch dichten Sie den Sunny String-Monitor ab. 5.4.3 PV-Strings an Tyco‑, MC3‑ und MC4‑Stecker anschließen 1. Dichtstopfen aus den Steckern entfernen.
- Seite 28 5 Elektrischer Anschluss SMA Solar Technology AG 5.5 DC-Hauptkabel anschließen Beschädigung der Elektronik durch falsche Kabelverlegung. Damit Sunny String-Monitor und Sunny Central störungsfrei arbeiten, müssen EMV‑Richtlinien eingehalten werden. • DC-Hauptkabel und Datenkabel getrennt und mit einem Abstand größer als 400 mm voneinander verlegen.
- Seite 29 4. Das Erdungskabel an die Erdungsklemme anschließen. Dabei Erdungsklemme mit einem Drehmoment von 3,5 Nm anziehen. 5. Kabelverschraubung anziehen. 6. Das Erdungskabel in der Nähe des Sunny String-Monitor erden, z. B. mit einem Staberder. 5.7 Datenkabel anschließen 5.7.1 Eigenschaften des Datenkabels Das Datenkabel der RS485‑Kommunikation und der Spannungsversorgung verbindet den Sunny String-Monitor mit dem Sunny Central.
- Seite 30 Parallelschaltung der Datenkabel Wenn mehrere Sunny String-Monitore verwendet werden, die Sunny String-Monitore parallel anschließen. Somit werden an jedem Sunny String-Monitor ein kommendes und ein abgehendes Datenkabel angeschlossen. Eine Ausnahme bildet der letzte Sunny String‑Monitor. Dort wird nur ein kommendes Datenkabel angeschlossen.
- Seite 31 SMA Solar Technology AG 5 Elektrischer Anschluss 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 Abbildung 9: Anschluss der Datenkabel zwischen den Sunny String-Monitoren 1.
- Seite 32 SMA Solar Technology AG 5.7.4 Datenkabel im Sunny Central anschließen Bei allen Sunny Central erfolgt der Anschluss des Datenkabels von Sunny String-Monitor am Hub. Ausnahme: Bei Sunny Central der CP-Baureihe wird der Sunny String‑Monitor an eine eigene Klemmleiste angeschlossen. Ausführliche Informationen finden Sie in der Installationsanleitung des Sunny Central der CP-Baureihe.
- Seite 33 SMA Solar Technology AG 5 Elektrischer Anschluss 5.7.5 Datenkabel terminieren Jeweils der letzte Sunny String-Monitor eines Stranges und der letzte Hub im Sunny Central werden terminiert. Die Sunny String-Monitore sind bei der Auslieferung nicht terminiert, dadurch ist eine freie Konfiguration vor Ort möglich. Der Hub im Sunny Central ist bei der Auslieferung terminiert.
- Seite 34 SMA Solar Technology AG Voraussetzung: ☐ Alle Sunny String-Monitore eines Stranges sind an den RS485‑Bus angeschlossen (siehe Kapitel 5.7.3 „Datenkabel im Sunny String-Monitor anschließen“, Seite 30 und Kapitel 5.7.4 „Datenkabel im Sunny Central anschließen“, Seite 32). 1. Jumper auf der Messplatine im jeweils letzten Sunny String-Monitor eines Stranges stecken.
- Seite 35 SMA Solar Technology AG 5 Elektrischer Anschluss 3. Mindestkabelquerschnitt gemäß Abbildung 12 ermitteln. Abbildung 12: Zusammenhang zwischen Kabellänge, Anzahl der angeschlossenen Sunny String‑Monitore und Kabelquerschnitt. Beispiel: Anschlusskabel dimensionieren Um eine sichere Auslösung zu erreichen, muss der Mindestquerschnitt des Anschlusskabels ermittelt werden. Der zu wählende Kabelquerschnitt ist abhängig von der Anzahl der angeschlossenen Sunny String-Monitore, der Kabellänge zur Spannungsversorgung und den Kabellängen zwischen...
- Seite 36 5 Elektrischer Anschluss SMA Solar Technology AG Leistungsschalter wieder einschalten, wenn die Spannung 85 % der Nennspannung des Unterspannungsauslösers U überschreitet. Nur wenn Spannung am Unterspannungsauslöser anliegt, lässt sich der DC‑Schalter manuell einschalten. Um ein unbeabsichtigtes Auslösen zu verhindern, wird eine unterbrechungsfreie Stromversorgung empfohlen. Der Unterspannungsauslöser ist für Dauerbetrieb ausgelegt.
- Seite 37 5. Kabelverschraubung anziehen. 5.9 Diebstahlschutz installieren Der Sunny String-Monitor ermöglicht es, den Diebstahlschutz für die PV-Module zu aktivieren. Dabei werden die Kontakte an PV-Modulen zu einer Signalkette verschaltet. Bei Unterbrechung der Signalkette wird eine Diebstahlwarnung im Display des Sunny Central Control angezeigt und sofort eine Benachrichtigung per E-Mail versandt.
- Seite 38 1 2 3 4 5 6 Abbildung 13: Mögliche Positionen der Seriennummer Position Bezeichnung Seriennummer oben in der mittleren Zeile Seriennummer mittig Seriennummer unten Voraussetzung: ☐ Sunny String-Monitor ist freigeschaltet (siehe Kapitel 6.3 „Sunny String-Monitor freischalten“, Seite 41). • Seriennummern identifizieren und notieren. SSM-TDE103130 Technische Beschreibung...
- Seite 39 SMA Solar Technology AG 6 Inbetriebnahme Inbetriebnahme 6.1 Sunny String-Monitor in Betrieb nehmen Bei der Inbetriebnahme muss das Inbetriebnahmeprotokoll ausgefüllt werden. Das Inbetriebnahmeprotokoll ist dem Sunny Central beigelegt. Voraussetzungen: ☐ Der DC-Leistungsschalter ist ausgeschaltet. ☐ Die DC-Hauptkabel sind am Wechselrichter oder DC-Hauptverteiler angeschlossen und freigeschaltet.
- Seite 40 6 Inbetriebnahme SMA Solar Technology AG 6.2 Sunny String-Monitor zuschalten Lebensgefahr durch Stromschlag. • Arbeiten am Sunny String-Monitor nur im spannungsfrei und stromlos geschalteten Zustand unter Beachtung der am Installationsort gültigen Richtlinien durchführen: – Freischalten – Gegen Wiedereinschalten sichern – Spannungsfreiheit und Stromfreiheit feststellen –...
- Seite 41 Verbrennungsgefahr durch Berühren heißer Bauteile. • Sicherheitshandschuhen bei Arbeiten am Gerät tragen. 1. Wenn DC-Leistungsschalter im Sunny String-Monitor vorhanden, DC-Leistungsschalter ausschalten. Dadurch wird Sunny String-Monitor strom- und spannungsfrei geschaltet. 2. Wenn kein DC-Leistungsschalter vorhanden, Sunny Central freischalten (siehe Installationsanleitung des Sunny Central).
- Seite 42 6 Inbetriebnahme SMA Solar Technology AG 6.4 DC-Leistungsschalter nach Auslösung wieder einschalten Wenn der PV-Generator mittels der Fernauslösung im Sunny String-Monitor vom Wechselrichter getrennt wurde, müssen Sie den DC-Leistungsschalter wieder einschalten. 1. Ursache der Auslösung suchen und beheben. 2. Sunny String-Monitor öffnen (siehe Kapitel 5.3 „Sunny String-Monitor öffnen und schließen“, Seite 24).
- Seite 43 7.1.1 Konfiguration organisieren Die Bedienung des Sunny Central Control ist in der Sunny Central Bedienungsanleitung dargestellt. Passwortschutz Für die Konfiguration des Sunny String-Monitor im Sunny Central Control ist die Eingabe des Installateurpassworts erforderlich. Einzelheiten dazu entnehmen Sie der Sunny Central Bedienungsanleitung.
- Seite 44 7 Sunny String-Monitor konfigurieren SMA Solar Technology AG 1. Einstellungen > Anschlüsse > Kommunikation > COM1:SMUs wählen. ☑ Die Parameter der Schnittstelle erscheinen: 2. Prüfen, ob die korrekten Parameter eingestellt sind. ☑ Die Parameter sind korrekt eingestellt. ✖ Die Parameter sind nicht korrekt eingestellt? •...
- Seite 45 SMA Solar Technology AG 7 Sunny String-Monitor konfigurieren 7.1.4 Geräteadresse einstellen Zur Identifizierung der Messplatinen im Sunny String-Monitor wird jedem Piggy-Back zur Datenverarbeitung eine Nummer als „SSM Identifier“ vergeben. Dies erleichtert z. B. die Fehlerverfolgung bei einem String-Ausfall oder bei abweichenden String-Strömen. Die "SSM Identifier"...
- Seite 46 7.2 Sunny String-Monitor über Sunny Data Control konfigurieren 7.2.1 Erforderliche Werte einstellen Sunny Data Control ist ein PC-Programm der SMA Solar Technology AG, mit dem Sie die Daten Ihrer PV-Anlage speichern und visualisieren können. Sunny Data Control ist kostenlos zum Download unter www.SMA.de verfügbar.
- Seite 47 SMA Solar Technology AG 7 Sunny String-Monitor konfigurieren Abbildung 14: Fenster zum Einstellen der erforderlichen Werte Position Bezeichnung Baumstruktur Bereich „Einstellungen” Einzustellende Parameter Feld „Wert“ zur Eingabe der Werte Schaltfläche [OK] zum Speichern der Werte 1. Optionen > Einstellungen wählen. ☑ Das Fenster „Einstellungen” öffnet sich.
- Seite 48 7 Sunny String-Monitor konfigurieren SMA Solar Technology AG 7.2.2 Sunny String-Monitor konfigurieren Abbildung 15: Schaltflächen und Eingabefenster zur Konfiguration des Sunny String-Monitor Position Bezeichnung Schaltfläche [Suchen] zur Erfassung der Geräte Bezeichnung des Sunny String-Monitor mit der Seriennummer des Piggy‑Backs zur Datenverarbeitung im Anlagenbaum Registerkarte „Parameter“...
- Seite 49 • Siehe Kapitel 9 „Fehlersuche“, Seite 61 3. Für jeden Sunny String-Monitor die Geräteadresse einstellen. – Auf die Bezeichnung des Sunny String-Monitor im Anlagenbaum klicken. – Im Bereich „Parameter“ SSM Identifier anklicken. – Im Bereich „Kanalwert“ den Wert zwischen 1 und 40 eingeben.
- Seite 50 Daten übermittelt werden, wie der Mittelwert gebildet und wie die String-Stromüberwachung parametriert wird. Abfrageintervalle Der Sunny String-Monitor misst die String-Ströme kontinuierlich und speichert sie zyklisch. Der Sunny Central Control liest diese Werte alle 5 Minuten aus. Strings gruppieren Im Sunny Central Control lassen sich einzelne Strings in bis zu 4 Gruppen zusammenfassen. Der Sunny Central Control bildet für die jeweiligen Gruppen 1, 2 und 3 Mittelwerte.
- Seite 51 Messkanäle zu stark vom Mittelwert der Gruppe abweichen. Durch das Quittieren am Sunny Central Control wird die Fehlersumme zurückgesetzt und die Warnung im Display aufgehoben. Durch die flexible Parametrierung kann der Sunny String-Monitor einen Totalausfall eines Strings innerhalb eines Abfrageintervalls feststellen. Geringfügige erhöhte String-Ströme werden in mehreren Abfrageintervallen sicher erkannt und von üblichen Stromschwankungen des PV-Generator...
- Seite 52 8 Funktion der String-Stromüberwachung SMA Solar Technology AG Beispiel: SSM-TDE103130 Technische Beschreibung...
- Seite 53 Die maximale Anzahl von Strings pro Kanal ist auf 4 begrenzt. Die optimale Belegung für einen Messkanal ist mit 2 Strings vorgesehen, dennoch lassen sich je nach Anlagenauslegung außerhalb des Sunny String-Monitor mehr Strings parallel schalten und an einen Messkanal anhängen (siehe Kapitel 2.2 „Parallelschaltung von Strings“, Seite 10).
- Seite 54 SMA Solar Technology AG Tipp: Im Untermenü Anz. StringsAlle können Sie alle Kanäle des Sunny String-Monitor einer String-Anzahl von 1 bis 4 zuordnen. Dadurch kann das Einstellen der Anzahl der Strings einzelner Kanäle entfallen, da dies dann automatisch für die einzelnen Kanäle übernommen wird.
- Seite 55 2. Sunny String-Monitor auswählen. 3. Im Untermenü über Ueberw. Start und Ueberw. Stopp das Zeitfenster pro Messkanal oder für alle Messkanäle des Sunny String-Monitor einstellen. 8.3.6 Nachtabschaltung einstellen In der Werkseinstellung ist die Nachtabschaltung im Sunny Central aktiviert. Dabei wird die Versorgung zu den Sunny String-Monitoren im Sunny Central abgeschaltet, sobald die PV-Spannung für eine Stunde unter 250 V fällt.
- Seite 56 1. Einstellungen > SMUs > Parameter wählen. 2. Im Untermenü SMU_Diebstahl. den Diebstahlschutz einstellen. 8.4 Parameter über Sunny Data Control einstellen 8.4.1 Übersicht des Programmfensters Abbildung 16: Schaltflächen und Fenster zur Parametrierung des Sunny String-Monitor Position Bezeichnung Bezeichnung des Gerätes zweiter Ebene im Anlagenbaum Bezeichnung des Sunny String-Monitor mit der Seriennummer des Piggy‑Backs zur Datenverarbeitung im Anlagenbaum...
- Seite 57 SMA Solar Technology AG 8 Funktion der String-Stromüberwachung 8.4.2 String-Anzahl pro Messkanal einstellen 1. Auf die Bezeichnung des Sunny String-Monitor im Anlagenbaum klicken. 2. Im Bereich „Parameter“ Anz.Strings K des gewünschten Kanals oder Anz.StringsAlle anklicken. 3. Im Bereich „Kanalwert“ die Zahl der PV-Strings pro Kanal oder für alle Kanäle eingeben.
- Seite 58 8 Funktion der String-Stromüberwachung SMA Solar Technology AG 8.4.6 Toleranz einstellen 1. Auf die Bezeichnung des Gerätes der zweiten Ebene im Anlagenbaum klicken. 2. Im Bereich „Parameter“ SMU_ToleranzGrp der gewünschten Gruppe anklicken. 3. Im Bereich „Kanalwert“ den gewünschten Wert in Prozent eingeben.
- Seite 59 Feld des Sunny String-Monitor mit der Liste der Momentanwerte Feld des Sunny Central Control mit der Liste der Momentanwerte Das Feld des Sunny String-Monitor zeigt die Mittelwerte der einzelnen Messkanäle an. Das Feld des Sunny Central Control zeigt die Mittelwerte der Messkanäle für jede Gruppe an.
- Seite 60 8 Funktion der String-Stromüberwachung SMA Solar Technology AG 8.7 Meldungen im Sunny Central Control ablesen Die einzelnen Bedeutungen der Warnungen und Störungen im Sunny Central Control können Sie in der Bedienungsanleitung des Sunny Central nachlesen. Meldungen, die an einem Tag entstehen, setzt Sunny Central Control automatisch nachts um 0:00 Uhr zurück.
- Seite 61 Überspannungsableiter tauschen. LED 3 leuchtet mehr als Probleme mit dem Datenkabel • Datenkabel zwischen Sunny 5 Minuten nicht. Central und Sunny String-Monitor sowie zwischen den einzelnen Sunny String-Monitoren prüfen. LED 4 leuchtet rot. Fehler der Steuerungsplatine • SMA Serviceline kontaktieren.
- Seite 62 9 Fehlersuche SMA Solar Technology AG Symptom Ursache Abhilfe Probleme bei der Das Piggy-Back zur • Prüfen, ob auf der Messplatine Erfassung des Sunny Datenverarbeitung fehlt oder ist das RS485 Piggy-Back richtig String-Monitor nicht richtig eingesteckt. eingesteckt ist. Die Schnittstelle COM1 ist nicht •...
- Seite 63 SMA Solar Technology AG 10 Technische Daten 10 Technische Daten Gehäuse Außenaufstellung Nur verschattet Wandmontage Material Glasfaserverstärkter Kunststoff UV-Beständigkeit Brenneigenschaften Selbsterlöschend, halogenfrei Farbe Grau Schutzisolierung Mechanische Daten Gehäuse ohne DC-Leistungsschalter Breite x Höhe x Tiefe 795 mm x 400 mm x 230 mm Gewicht 13 kg...
- Seite 64 10 Technische Daten SMA Solar Technology AG Mögliche String-Sicherungsgrößen 10 A / 12 A / 16 A / 20 A / 25 A Maximaler String-Strom pro Messkanal 7 A bei String-Sicherung 10 A Maximaler String-Strom pro Messkanal 8,4 A bei String-Sicherung 12 A Maximaler String-Strom pro Messkanal 11,2 A bei String-Sicherung 16 A Maximaler String-Strom pro Messkanal 14 A...
- Seite 65 SMA Solar Technology AG 10 Technische Daten String-Anschluss an Steckverbinder Tyco/Electronic Durchmesser 4 mm Bemessungsstrom, maximal 20 A String-Anschluss an Steckverbinder SUNCLIX Kabeltyp PV1-F Kabelquerschnitt 2,5 mm … 6 mm Kabeldurchmesser 5 mm … 8 mm Maximaler Bemessungsstrom 40 A String-Anschluss an Federzugklemmen Kabelquerschnitt 0,2 mm … 6 mm Mehrfachkabelverschraubung Kabeltülle 3 x 5 mm / 3 x 7 mm / 3 x 9 mm...
- Seite 66 10 Technische Daten SMA Solar Technology AG Fernauslösung mit Arbeitsstromauslöser Nennspannung 220 V … 240 V Erweiterter Arbeitsbereich ‒30 % … +10 % Nennfrequenz 50 Hz / 60 Hz Leistungsaufnahme 100 VA Fernauslösung mit Unterspannungsauslöser Nennspannung 220 V … 240 V Erweiterter Arbeitsbereich ‒15 % … +10 % Nennfrequenz 50 Hz / 60 Hz Leistungsaufnahme 3 VA...
