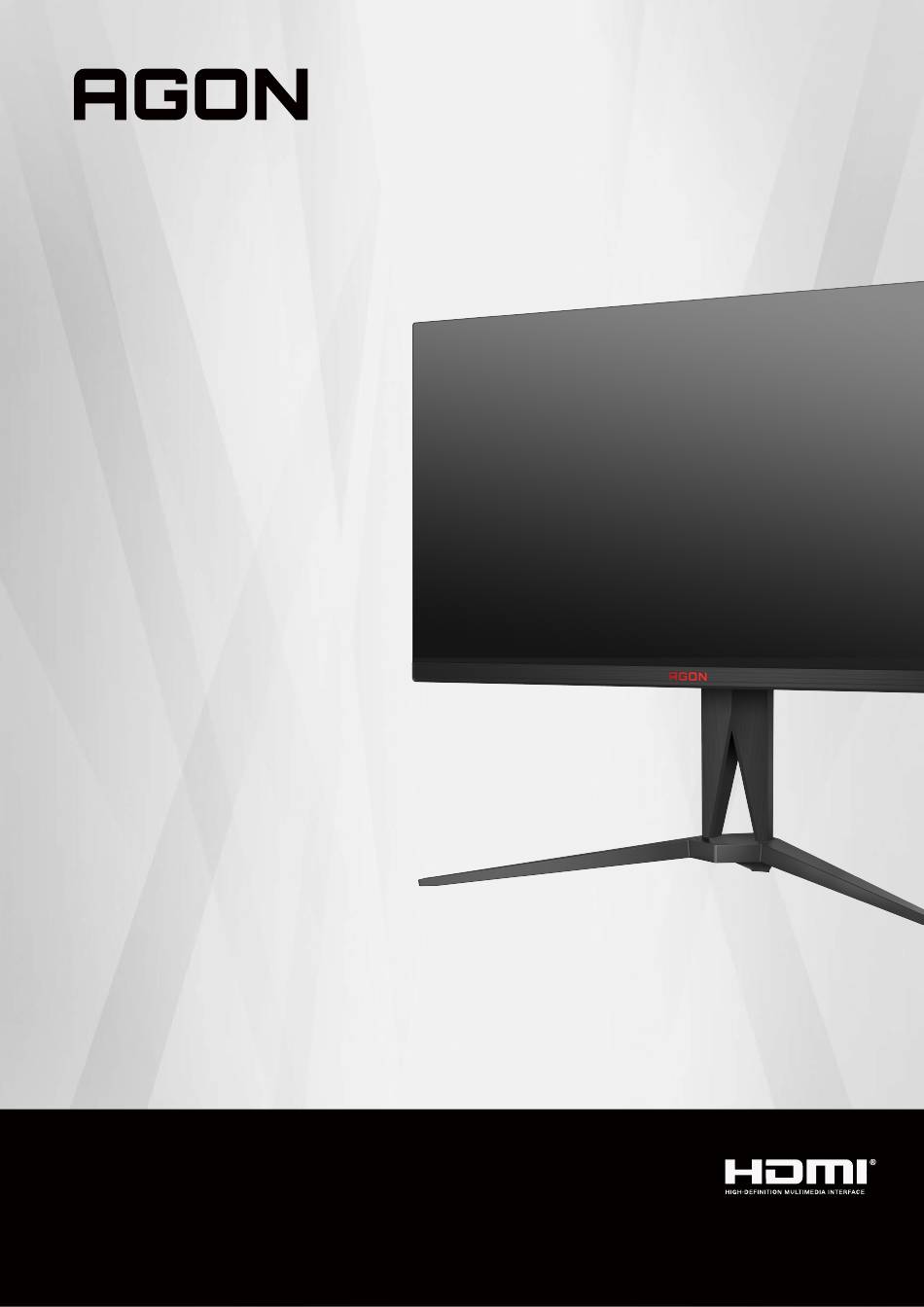

- Seite 1 LCD-Monitor – Bedienungsanleitung AG275QX www.aoc.com 2022 AOC.All Rights Reserved ©...
- Seite 2 Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 AMD FreeSync Premium-Function .........................11 HDR ..................................
- Seite 3 Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern.
- Seite 4 Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet.
- Seite 5 Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden.
- Seite 6 Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt.
- Seite 7 Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;...
- Seite 8 Einrichtung Lieferumfang Monitor CD Manual Warranty card Stand Base USB Cable Power Cable Micphone DP Cable HDMI Cable Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle.
- Seite 9 Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:...
- Seite 10 Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 150mm 90°...
- Seite 11 Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. USB 3.2 Gen1-Downstream + Schnellladen 2. USB 3.2 Gen1-Downstream x 2 3. USB 3.2 Gen1-Upstream 4. Stromversorgung 5. HDMI1 6. HDMI2 7. DP1 8. DP2 9. Mikrofonausgang (mit PC verbinden) PC-Verbindung 1.
- Seite 12 4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°...
- Seite 13 AMD FreeSync Premium-Function 1. Die AMD FreeSync Premium-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Radeon™ RX Vega Serie • Radeon™ RX 500 Serie • Radeon™ RX 400 Serie •...
- Seite 14 Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1.
- Seite 15 Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Schattensteuerung / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken.
- Seite 16 OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl.
- Seite 17 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
- Seite 18 Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Audio Light FX Extra OSD Setup Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). Bildschirmmenü sperren/freigeben: Halten Sie zum Sperren oder Freigeben des Bildschirmmenüs die Abwärtstaste 10 s gedrückt, während das Bildschirmmenü...
- Seite 19 Game Setting (Spieleinstellung) Game Setting Game Mode Shadow Control Game Color AMD FreeSync Overdrive Low Input Lag Frame Counter Exit Enter Select Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS). Verbessert die Bildqualität. Beim Spielen von Rennspielen.
- Seite 20 Weak (Schwach) Medium (Mittel) Overdrive Strong (Stark) Reaktionszeit anpassen Boost (Verstärkung) Off (Aus) Low input Lag (Geringe Zwischenbildpuffer zur Verringerung der On (Ein) / off (Aus) Eingangsverzögerung) Eingangsverzögerung abschalten Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke. / Unten rechts / Einzelbildzähler (Einzelbildzähler-Funktion funktioniert nur mit AMD-...
- Seite 21 Luminance (Leuchtkraft) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) mode Game (Spiel) Game Mode (Spielmodus) Movie (Film) Filmmodus Sports (Sport) Sportmodus Reading(Lese)
- Seite 22 Image Setup (Bildeinrichtung) Image Setup HDR Mode Exit Enter Select Off / Stellen Sie das HDR-Profil entsprechend Ihren DisplayHDR / Nutzungsanforderungen ein. HDR Picture / Hinweis: HDR Movie / Wenn HDR-Inhalt erkannt wird, wird die HDR-Option zur HDR Game Anpassung angezeigt. Optimiert für die Farbe und den Kontrast des Bildes, Off / HDR simuliert HDR-Effekt.
- Seite 23 Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select Aus / LowBlue Verringern Sie blaue Lichtwellen durch Multimedia / Mode(Schwaches- Internet / Büro Steuerung der Farbtemperatur. Blaulicht-Modus) / Lesen Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen...
- Seite 24 Hinweis: Wenn „HDR-Modus“ oder „HDR“ unter „Bildeinrichtung“ auf Nicht-Aus eingestellt ist, können alle Elemente unter „Bildeinrichtung“ nicht angepasst werden.
- Seite 25 Extra Extra Input Select Auto Volume Off Timer Image Ratio Wide DDC/CI Reset Exit Enter Select Input Select Autom./HDMI1/HDMI2/ Eingangssignalquelle wählen (Eingangswahl) DP1/DP2 Lautstärke 0 bis 100 Lautstärkeeinstellungen anpassen Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalttimer) Breitbild / 4:3 / 1:1 / 17"(4:3) / 19"(4:3) / 19"(5:4) / 19"W(16:10) Image Ratio...
- Seite 26 OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP1.2/DP1.4 die AMD 1.1/1.2/1.4 FreeSync Premium-Funktion unterstützt (DP-Fhgk.)
- Seite 27 LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange...
- Seite 28 Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch.
- Seite 29 Technische Daten Allgemeine Angaben Modellname AG275QX Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 68,5 cm (Diagonale) Pixelabstand 0,2331mm (H) × 0,2331mm (V) Anzeigefarben 1.07B Farben 30~230kHz (HDMI) Horizontale Abtastfrequenz 30~255kHz (DP) Horizontale Abtastbreite 596.736 (Maximum) 48~144Hz (HDMI) Vertikale Abtastfrequenz 48~170Hz (DP) Vertikale Abtastbreite (Maximum) 335.664 Optimale Auflösung 2560 x 1440@60Hz...
- Seite 30 Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA...
- Seite 31 Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel...
- Seite 32 Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
