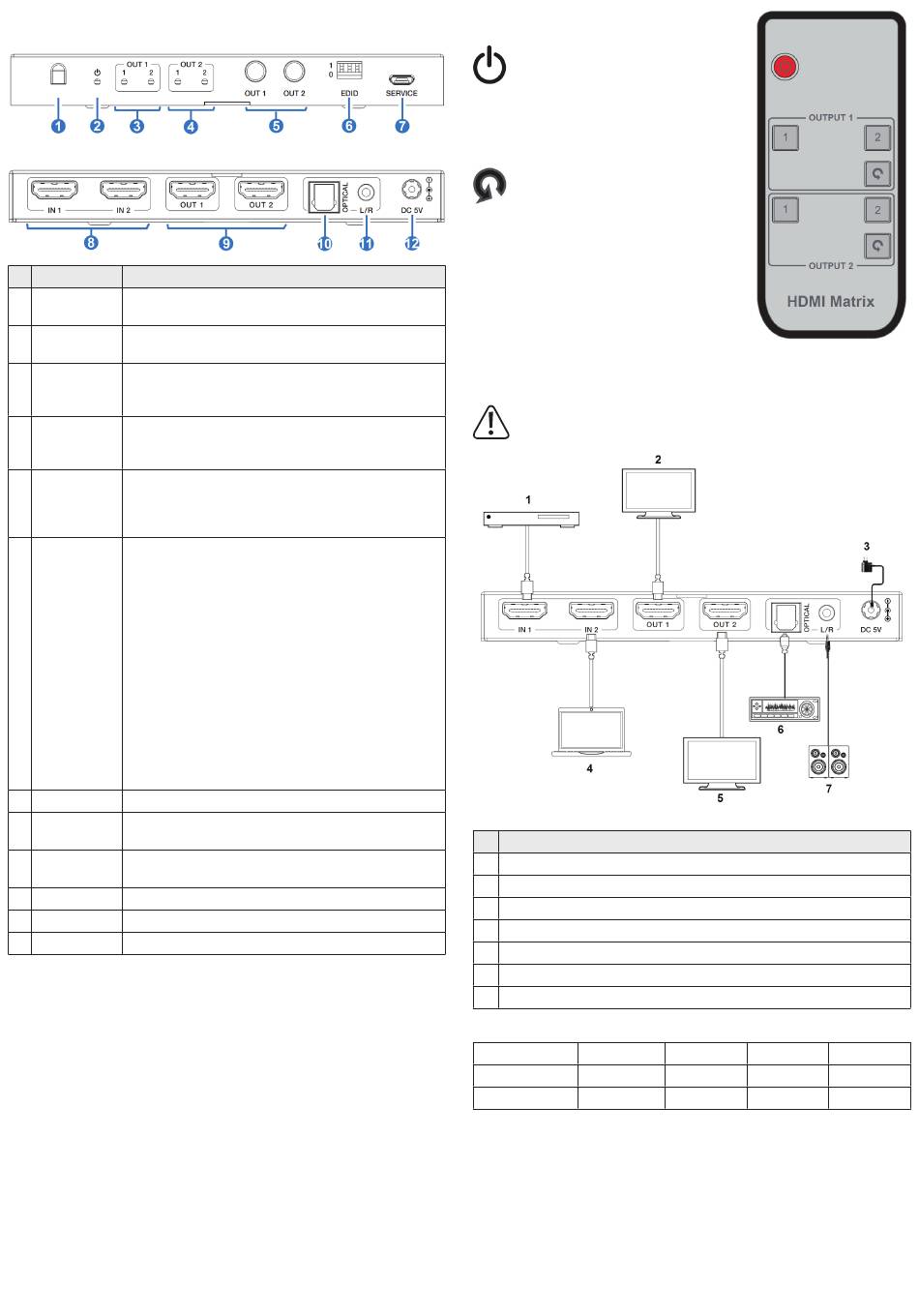

8 Bedieningselementen en aansluitingen
8.1 Voorkant
8.2 Achterkant
Naam
Functiebeschrijving
1
Infraroodont-
Ontvanger voor de signalen van de infrarood-afstandsbediening.
vanger
2
Bedrijfs-LED
De bedrijfs-LED brandt groen wanneer het apparaat in gebruik is
en rood wanneer het apparaat in stand-by staat.
3
OUT 1 LED (1/2) Als de IN 1/2-aansluiting is geselecteerd als het signaalbron-
ingangskanaal voor de OUT 1-aansluiting, dan brandt de bijbeho-
rende groene LED 1/2.
4
OUT 2 LED (1/2) Als de IN 1/2-aansluiting is geselecteerd als het signaalbron-
ingangskanaal voor de OUT 2-aansluiting, dan brandt de bijbeho-
rende groene LED 1/2.
5
OUT 1/2-knop
Wordt gebruikt om de signaalbron voor de OUT 1/2-aansluiting te
selecteren. Door op de OUT 1/2 knop te drukken, kan het apparaat
schakelen tussen de twee HDMI-ingangssignalen en deze door-
sturen naar de corresponderende uitgang (OUT 1/2).
6
EDID
Gebruik de DIP-schakelaar om de EDID in te stellen.
DIP-schakelaar
111- De Sink-EDID kopiëren vanaf OUT1-aansluiting
(als standaardfabrieksinstelling)
110- HDMI 1080p@60Hz, Audio 2ch PCM
101- HDMI 4K@60Hz 4:4:4, Audio 2ch PCM, HDR
100- HDMI 4K@60Hz 4:4:4, Audio 5.1ch PCM/DTS/DOLBY, HDR
011- HDMI 4K@60Hz 4:4:4, Audio 7.1ch PCM/DTS/DOLBY/HD,
HDR
010- HDMI 8K@60Hz 4:2:0+8K@30Hz 4:4:4, 4K@120Hz 4:4:4,
Audio 2ch PCM, HDR
001- HDMI 8K@60Hz 4:2:0+8K@30Hz 4:4:4, 4K@120Hz 4:4:4,
Audio 5.1ch PCM/DTS/DOLBY, HDR
000- HDMI 8K@60Hz 4:2:0+8K@30Hz 4:4:4, 4K@120Hz 4:4:4,
Audio 7.1ch PCM/DTS/DOLBY/HD, HDR
7
SERVICE
USB-aansluiting voor firmware-updates.
8
IN (1/2)
HDMI-ingang, voor aansluiting op HDMI-bronapparaten zoals
DVD-spelers of spelconsoles met een HDMI-kabel.
9
OUT (1/2)
HDMI-uitgang voor aansluiting op HDMI-weergaveapparaten zoals
een TV of monitor met een HDMI-kabel.
10 OPTISCH
Optische audio-uitgang (S/PDIF).
11 L/R
Analoge Audio-uitgang (3,5-mm stereo-aansluiting)
12 DC 5V
Voeding (netstroomadapter).
8.3 Infraroodafstandsbediening
Het apparaat aan-/uitzetten
Druk op knop 1 of 2 om de HDMI-bron
1/2
te selecteren voor de corresponderende
1
uitgang (OUT 1/2).
Druk op de knop om de HDMI-bron cyc-
lisch naar de corresponderende uitgang
(OUT 1/2) te schakelen.
9 Toepassingsvoorbeeld
Schakel eerst de zender en ontvanger uit en alle apparaten die u op de HDMI Video
Extender wilt aansluiten.
Functie / Apparaat
1
DVD of Blu-ray Player
2
8K TV 1
3
Netstroomadapter
4
PC
5
8K TV 2
6
Audioversterker met digitale optische ingang (S/PDIF)
7
Analoge uitgang voor luidspreker (3,5-mm-stereo-aansluiting)
9.1 Aanbevolen HDMI-Kabel
Resolutie
8K
Kabeltype
Ultra HDMI 2.1
Kabellengte: max.
3 m
4K60
4K24
1080p
HDMI 2.0
HDMI 1.4
HDMI 1.4
8 m
12 m
15 m
