Verwandte Anleitungen für Icy Box IB-2914MSCL-C31
Inhaltszusammenfassung für Icy Box IB-2914MSCL-C31

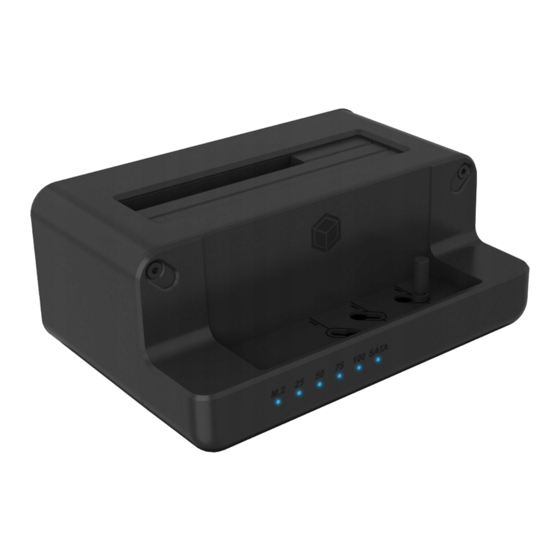

- Seite 1 Manual IB-2914MSCL-C31 Docking & CloneStation for M.2 NVMe SSD & 2.5"/3.5" SATA SSD/HDD Handbuch IB-2914MSCL-C31 Docking & Klonstation für M.2 NVMe SSD & 2,5"/3,5" SATA SSD/HDD...
- Seite 2 Manual IB-2914MSCL-C31 Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 3 Manual IB-2914MSCL-C31 • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4. Hazards caused by very small parts and packaging Risk of suffocation...
- Seite 4 Handbuch IB-2914MSCL-C31 Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 5 Handbuch IB-2914MSCL-C31 • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren •...
- Seite 6 Manual IB-2914MSCL-C31 Package content 1x IB-2914MSCL-C31, 1x Power adapter, 1x USB combo cable, 2x M.2 rubber fixation, 1x Manual View 2.5"/3.5" SATA slot M.2 PCIe NVMe slot Status LED (power/access/clone process) Power adapter jack Power ON/OFF switch Clone direction switch...
- Seite 7 Manual IB-2914MSCL-C31 Requirements • One free USB 3.2 Gen 2 Type-C or Type-A port ® • One M.2 PCIe NVMe SSD 22x 42/60/80 • One 2.5"/3.5" SATA SSD/HDD Legacy USB standards Current USB standards Data tansfer rate = 5 Gbit/s = USB 3.2 Gen 1...
- Seite 8 Manual IB-2914MSCL-C31 Push down the M.2 and let the M.2 rubber fixation flip back into position. Install the 2.5" or 3.5" SATA HDD/SSD to the SATA slot (1).
- Seite 9 Manual IB-2914MSCL-C31 Installation and using clone mode Plug in the Power adapter to the power adapter jack (4). Hint: Please do not insert the USB cable while using the clone mode. Plug in the power adapter to a household power socket.
- Seite 10 Manual IB-2914MSCL-C31 Important Information before you start the cloning process: The target drive (Target) must be of the same capacity or bigger • than the source drive (Source). If the target drive is smaller than the source drive, it is not possib- •...
- Seite 11 Manual IB-2914MSCL-C31 Switch on the device with the ON/OFF switch (5). Select your preferred clone direction with the clone direction switch (6).
- Seite 12 Manual IB-2914MSCL-C31 As soon as the status LEDs TARGET and SOURCE light up continuously, press and hold the „clone“ button (7) for ca. 5 sec. to activate the clone mode. As soon as all LEDs light up permanently, press the „clone“ button again to...
- Seite 13 Manual IB-2914MSCL-C31 Once the 25% LED and the LEDs (2) of the source SSD and target SSD start flashing, the cloning process has started. 100% 100% ATTENTION: DO NOT stop or turn off the device until the clone process is finished completely! •...
- Seite 14 Manual IB-2914MSCL-C31 Installation and use of the docking mode Plug the USB cable into the Type-C port of IB-2914MSCL-C31 (8). ® Plug the Power adapter into the power adapter jack (4). Plug the power adapter into a household power socket.
- Seite 15 Manual IB-2914MSCL-C31 Plug the Type-C or Type-A plug of the USB combo cable into your host ® computer. Turn ON the IB-2914MSCL-C31 with the ON/OFF switch (5).
- Seite 16 Manual IB-2914MSCL-C31 Verpackungsinhalt 1x IB-2914MSCL-C31, 1x Netzteil, 1x USB Kombi-Kabel, 2x M.2 Gummifixierung, 1x Handbuch Ansicht 2,5"/3,5" SATA Steckplatz M.2 PCIe NVMe Steckplatz Status LED (Betrieb/Zugriff/Klonprozess) Buchse für Netzteil Ein- / Ausschalter Klonrichtungsschalter Klontaste (Aktivieren/Start) USB Type-C zum Hostcomputer ®...
- Seite 17 Manual IB-2914MSCL-C31 Systemanforderungen • Ein freier USB 3.2 Gen 2 Type-C oder Type-A Anschluss ® • Eine M.2 PCIe NVMe SSD 22x 42/60/80 • Eine 2,5"/3,5" SATA SSD/HDD Legacy USB standards Current USB standards Data tansfer rate = 5 Gbit/s = USB 3.2 Gen 1...
- Seite 18 Manual IB-2914MSCL-C31 Drücken Sie die M.2 nach unten und bewegen Sie die M.2 Gummifixierung wieder zurück. Installieren Sie die 2,5" oder 3,5" SATA HDD/SSD im SATA Steckplatz (1).
- Seite 19 Manual IB-2914MSCL-C31 Installation und Anwendung des Klonmodus Stecken Sie den Netzteilstecker in den Netzteilanschluss (4). Hinweis: Stecken Sie das USB Kabel nicht ein, während Sie den Klonmo- dus verwenden. Stecken Sie den Stecker des Netzteils in eine haushaltsübliche Steckdose.
- Seite 20 Manual IB-2914MSCL-C31 Wichtige Informationen, bevor Sie den Klonvorgang starten: Das Ziellaufwerk (Target) muss die gleiche oder eine größere • Kapazität haben als das Quelllaufwerk (Source). Ist das Ziellaufwerk kleiner als das Quelllaufwerk, ist es nicht • möglich, den Klonmodus zu starten.
- Seite 21 Manual IB-2914MSCL-C31 Schalten Sie das Gerät mit dem ON/OFF-Schalter (5) ein. Wählen Sie Ihre bevorzugte Klonrichtung mit dem Klonrichtungsschalter (6).
- Seite 22 Manual IB-2914MSCL-C31 Sobald die Status LEDs TARGET und SOURCE dauerhaft leuchten, drücken und halten Sie die Taste "Clone" (7) für ca. 5 Sek. gedrückt, um den Klon- modus zu aktivieren. Sobald alle LEDs dauerhaft leuchten, drücken Sie erneut die "clone"-Taste,...
- Seite 23 Manual IB-2914MSCL-C31 Wenn die 25%-LED und die LEDs (2) der Quell- und Ziel-SSD zu blinken beginnen, hat der Klonvorgang begonnen. 100% 100% ACHTUNG: Halten Sie das Gerät NICHT an oder schalten Sie es nicht aus, bis der Klonvorgang vollständig abgeschlossen ist! •...
- Seite 24 Manual IB-2914MSCL-C31 Installation und Verwendung des Docking Modus Stecken Sie das USB Kabel in den Type-C Port der IB-2914MSCL-C31 (8). ® Stecken Sie den Netzadapter in die Netzadapterbuchse (4). Stecken Sie den Netzadapter in eine Haushaltssteckdose.
- Seite 25 Manual IB-2914MSCL-C31 Stecken Sie den Type-C oder Type-A Stecker des USB Kombi-Kabels in ® Ihren Hostcomputer. Schalten Sie die IB-2914MSCL-C31 mit dem ON/OFF Schalter (5) ein.
- Seite 26 Nos produits et emballages se recyclent, ne les jetez as! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2023 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
