Inhaltszusammenfassung für Asus ROG STRIX XG27ACS Serie

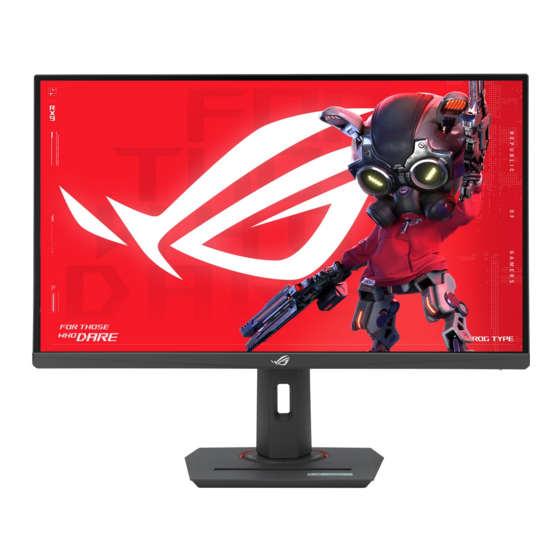

- Seite 1 STRIX XG27A STRIX XG27Acs Series G A M I N G - M O N I T O R...
- Seite 2 ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,...
- Seite 3 Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß...
- Seite 4 Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations. Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada. Konformitätserklärung Dieses Gerät stimmt mit den Anforderungen der Richtlinie des Rates zur Annäherung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), ErP-Richtlinie (2009/125/EC) und RoHS-Richtlinie (2011/65/EU) überein.
- Seite 5 Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen.
- Seite 6 • Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker. • Sorgen Sie für eine Erdung, bevor Sie den Netzstecker an die Steckdose anschließen. Achten Sie beim Trennen der Erdung darauf, zuvor den Netzstecker aus der Steckdose zu ziehen. •...
- Seite 7 • Platzieren Sie NIEMALS Gegenstände, die Kinder zum Klettern animieren könnten, wie Spielzeuge und Fernbedienungen, auf dem Produkt oder Möbel, auf dem das Produkt aufgestellt ist. • Falls das vorhandene Produkt eingelagert oder umplatziert wird, sollten die obigen Überlegungen ebenfalls Anwendung finden. WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen.
- Seite 8 Kippen verhindern Befestigen Sie bei Verwendung des Displays den LCD mit einem Seil oder einer Kette, die das Gewicht des Monitors halten kann, an einer Wand, damit der Monitor nicht herunterfällt. Seil oder Kette Cord or chain • Anzeigedesign kann von den Abbildungen abweichen. •...
- Seite 9 Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an.
- Seite 10 Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. Schützen Sie Ihre Augen mit den Monitoren ASUS EYE CARE Die neuesten ASUS-Monitore verfügen über exklusive Blaulichtfilter- und Flimmerschutz-Technologien, damit Ihre Augen in der heutigen digitalen Welt gesund bleiben.
- Seite 11 ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen.
- Seite 12 Monitor montieren So montieren Sie den Monitor: • Während der Montage von Monitorarm/-basis sollten Sie den Monitor in seiner EPS- (Expanded Polystrene) Verpackung belassen. Legen Sie das Display auf einen Tisch, auf dem ein Tuch ausgebreitet ist. Befestigen Sie den Ständer sorgfältig an der VESA- Montagefläche, sodass der Riegel den Ständer einrastet.
- Seite 13 Anschließen der Kabel 1.4.1 Rückseite des LCD-Monitors Wechselstromeingang HDMI-Anschluss DisplayPort Anschluss Typ C (unterstützt den DP-Alt-Modus) Kopfhöreranschluss Kensington-Schloss ASUS LCD-Monitor XG-Serie...
- Seite 14 Einführung 1.5.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Monitoreinstellungen. Betriebsanzeige: • Die Farbgebungen in der Betriebsanzeige finden Sie in der folgenden Tabelle aufgeführt. Status Beschreibung Weiß Gelb Standby-Modus Leistung-taste: • Taste zum Ein- und Ausschalten des Geräts. Taste zum Einschalten des ausgeschalteten Monitors.
- Seite 15 FPS-Zähler 30:00 Fadenkreuz 40:00 Timer 50:00 Stoppuhr 60:00 90:00 Anzeigeausrichtung Schließen-Taste: • Hiermit verlassen Sie das OSD-Menü. 5-Wege-) Taste: • OSD-Menü einblenden. Aktiviert das ausgewählte OSD- Menüelement. • Erhöht/verringert Werte oder navigiert Ihre Auswahl nach oben/ unten/links/rechts. ASUS LCD-Monitor XG-Serie...
- Seite 16 Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Passen Sie den Monitor für optimalen Betrachtungskomfort entsprechend den Abbildungen an. 120mm 45° 45° 90° 90° 90° 90° 120mm 120mm Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. ASUS LCD-Monitor XG-Serie...
- Seite 17 Umrisse Einheit: mm [in] 60.12 [2.37] 17.00 [0.67] 614.81 [24.20] 4.30 [0.17] 42.76 [1.68] 266.49 [10.49] 100.00 [3.94] PHONE HOLDER 12.5 170.7 Kapitel 2: Aufbau und Konfiguration...
- Seite 18 Lösen Sie den Fuß (Arm und Basis) vom Monitor. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL- Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor XG-Serie...
- Seite 19 Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der mittleren Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit und Änderungen vor. Bewegen Sie sich mit ◄/► im Menü nach links / rechts. ASUS LCD-Monitor XG-Serie...
- Seite 20 3.1.2 Die OSD-Funktionen Gaming DisplayPort 3840x2160 120Hz GameVisual Eingangswahl Racing Mode 2560 x 1440 180Hz Rennmodus USB-C ROG Swift PG38UQ HDR OFF Variabler OD Gaming Variable Refresh Rate ELMB-Einst. Bildeinr. GamePlus GameVisual Farbe Shadow Boost Eingangswahl MyFavorite Volume 50 Back Enter Exit •...
- Seite 21 Im Rennmodus können die Funktionen Sättigung und ASCR vom Benutzer nicht konfiguriert werden. • Im sRGBmodus können die Funktionen Sättigung, Farbtemp. und Kontrast nicht vom Benutzer konfiguriert werden. • Im MOBAmodus können die Funktionen Sättigung und ASCR vom Benutzer nicht konfiguriert werden. ASUS LCD-Monitor XG-Serie...
- Seite 22 Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • HDR-Einstellung: Hoher Dynamikumfang. Enthält drei HDR-Modi (Gaming HDR, Cinema HDR, Console Mode) sowie Helligkeit Einstellbar.
- Seite 23 (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). ASUS LCD-Monitor XG-Serie...
- Seite 24 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. DisplayPort 3840x2160 120Hz GameVisual Eingangswahl Racing Mode 2560 x 1440 180Hz Rennmodus USB-C ROG Swift PG38UQ HDR OFF sRGB Display Farbraum Gaming Farbtemp. DCI-P3 Sättigung Breites Spektrum Bildeinr. 6-Achsen-Sättigung Gamma Farbe Eingangswahl MyFavorite Volume 50...
- Seite 25 Verkn.: Sie können aus „GamePlus, GameVisual, Variabler OD, Helligkeit, Stummschalten, Shadow Boost, Kontrast, Eingangswahl, HDR-Einstellung, Blaulichtfilter, Farbtemp., Lautstärke (Kopfh.), Eig. Einst.-1, Eig. Einst.-2“ auswählen und als Verknüpfung einstellen. • Benutzerdefinierte Einstellung: Sie können die Einstellungen nach Ihren eigenen Vorlieben vornehmen. ASUS LCD-Monitor XG-Serie...
- Seite 26 System-Einstell. Funktion zum Einstellen der Systemkonfiguration. DisplayPort 3840x2160 120Hz GameVisual Eingangswahl Racing Mode 2560 x 1440 180Hz Rennmodus USB-C ROG Swift PG38UQ HDR OFF Sprache English System-Einstell. Klang Français Betriebsanzeige Deutsch Ein-/Austaste-Sperre Español Italiano Tastensperre Nederlands Energieeinstellung OSD-Einstellungen Русский DisplayPort-Stream Polski Volume 50 Back...
- Seite 27 DisplayPort-Stream: Wählen Sie DisplayPort 1.2, wenn Ihre Grafikkarte nicht mit DisplayPort 1.4 kompatibel ist. • Fabrikseinst: Mit „JA“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. Bitte schalten Sie die HDR-Funktion aus, bevor Sie den Energiesparmodus aktivieren. ASUS LCD-Monitor XG-Serie...
- Seite 28 Technische Daten Modell XG27ACS Bildschirmgröße 27 Zoll W (68,5 cm) Empfohlene Auflösung 2560 x 1440 Helligkeit (typisch) 400 Nit (Spitze) Eigenkontrastverhältnis 1000:1 (typisch) Blickwinkel (CR > 10) 178 ° (V) / 178 ° (H) Anzeigefarben 16,7 Mio. (8 Bit) Reaktionszeit 1 ms (Grau zu Grau) Ton von HDMI/DP/Type-C HDMI-Eingang...
- Seite 29 Farbtemperatur im OSD-Menü. Kein Ton bzw. Ton zu leise. • Ändern Sie die Lautstärke am Monitor und am • Vergewissern Sie sich, dass die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist. • Prüfen Sie die Audioquelle. ASUS LCD-Monitor XG-Serie 3-11...
- Seite 30 Unterstützte Timings Display Timing H. Pixel V. Pixel Bildfrequenz TYP C HDMI Port PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing PC-Timing 1024 PC-Timing 1024 PC-Timing 1024 PC-Timing 1152 PC-Timing 1280 PC-Timing 1280 PC-Timing 1280 1024 PC-Timing 1280 1024 PC-Timing 1440 PC-Timing...
- Seite 31 1440 Detail-Timing 2560 1440 Detail-Timing 2560 1440 Detail-Timing 2560 1440 Detail-Timing 2560 1440 * Die nicht oben aufgelisteten Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in den obigen Tabellen aufgeführter Modus. ASUS LCD-Monitor XG-Serie 3-13...
