WAGNER GM 3000AC Originalbetriebsanleitung

WAGNER GM 3000AC Originalbetriebsanleitung

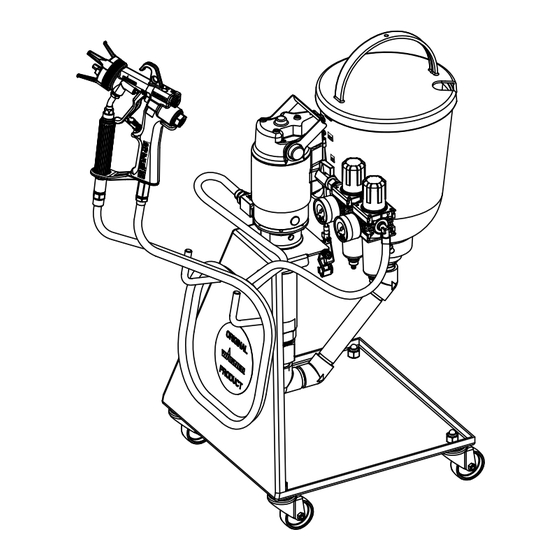

Sprühpistole auf wagen mit oberbehälter
Vorschau ausblenden Andere Handbücher für GM 3000AC:

Werbung

Spraypack 22-18S AC
auf Wagen mit Oberbehälter
Original-
Betriebsanleitung
GM 3000AC
22-18S
Ausgabe 04/2006
II 2G IIB T3 (Atex 95)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WAGNER GM 3000AC

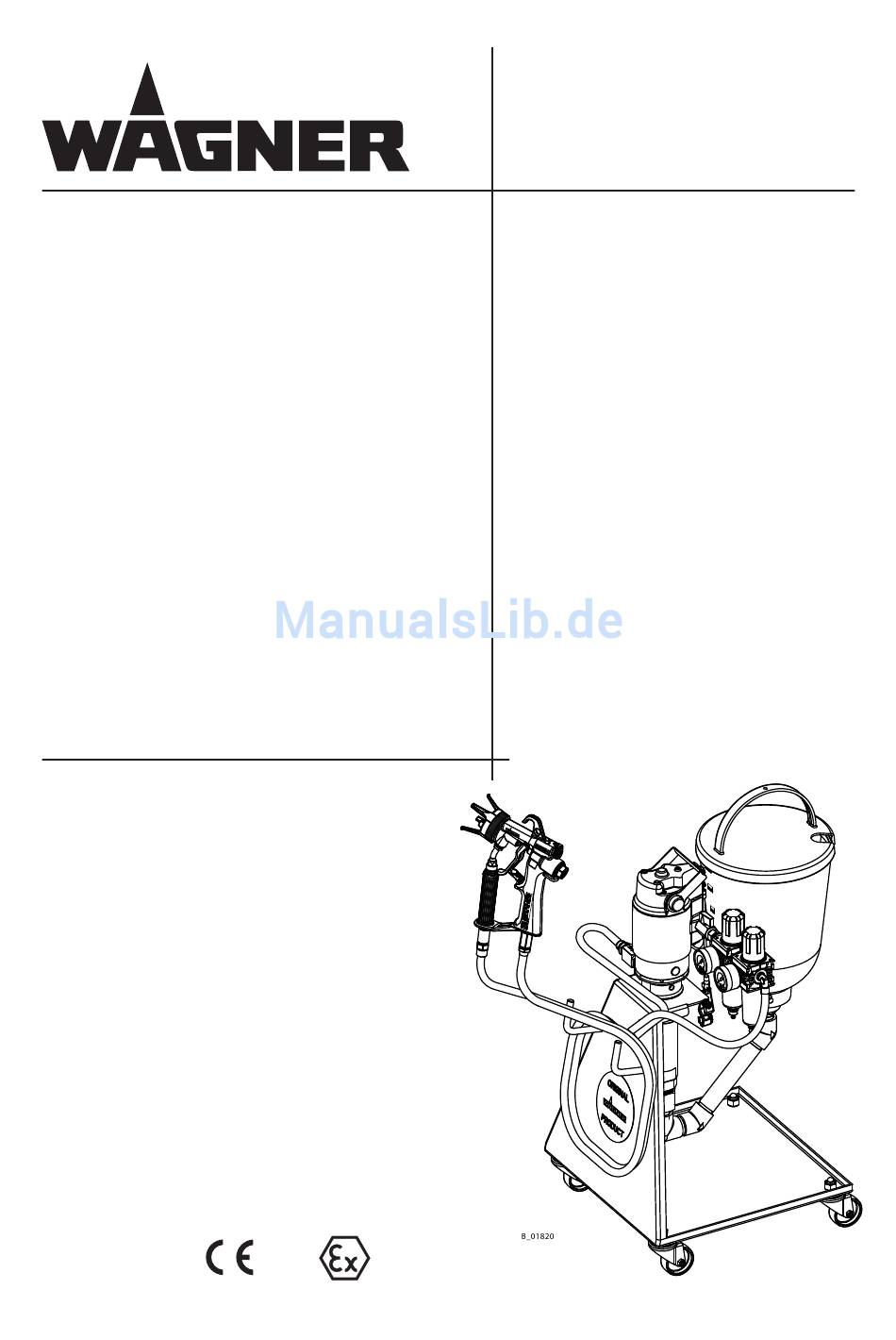

  • Seite 1 Original- Betriebsanleitung GM 3000AC 22-18S Ausgabe 04/2006 Spraypack 22-18S AC auf Wagen mit Oberbehälter II 2G IIB T3 (Atex 95)
  • Seite 3: Inhaltsverzeichnis

    ALLGEMEINE SICHERHEITSHINWEISE Sicherheitshinweise für den Betreiber 2.1.1 Elektrische Betriebsmittel 2.1.2 Personalqualifi kation 2.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 2.2.1 Sicherer Umgang mit den WAGNER-Spritzgeräten 2.2.2 Gerät erden 2.2.3 Materialschläuche 2.2.4 Reinigung 2.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 2.2.6 Berühren heisser Oberfl...
  • Seite 4: Zu Dieser Anleitung

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG ZU DIESER ANLEITUNG SPRACHEN Die Betriebsanleitung ist in folgenden Sprachen erhältlich: Sprache: Bestell-Nr. Sprache: Bestell-Nr. Deutsch 105860 Englisch 105861 Französisch 105862 Holländisch 105863 Italienisch 105864 Spanisch 105865 105867 105866 Dänisch Schwedisch WARNUNGEN, HINWEISE UND SYMBOLE IN DIESER ANLEITUNG...
  • Seite 5: Allgemeine Sicherheitshinweise

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG ALLGEMEINE SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR DEN BETREIBER 2.1.1 ELEKTRISCHE BETRIEBSMITTEL 2.1.2 PERSONALQUALIFIKATION 2.1.3 SICHERE ARBEITSUMGEBUNG SICHERHEITSHINWEISE FÜR DAS PERSONAL...
  • Seite 6: Sicherer Umgang Mit Den Wagner-Spritzgeräten

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG 2.2.1 SICHERER UMGANG MIT DEN WAGNER-SPRITZGERÄTEN Der Spritzstrahl steht unter Druck und kann gefährliche Verletzungen verursachen. Injektion von Farbe oder Reinigungsmittel vermeiden: Spritzpistole nie gegen Personen richten. Nie in den Spritzstrahl fassen. Vor allen Arbeiten am Gerät, bei Arbeitsunterbrechungen und Funktionsstörungen: –...
  • Seite 7: Reinigung

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG 2.2.4 REINIGUNG 2.2.5 UMGANG MIT GEFÄHRLICHEN FLÜSSIGKEITEN, LACKEN UND FARBEN 2.2.6 BERÜHREN HEISSER OBERFLÄCHEN BESTIMMUNGSGEMÄSSE VERWENDUNG...
  • Seite 8: Einsatz Im Explosionsgefährdeten Bereich

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG EINSATZ IM EXPLOSIONSGEFÄHRDETEN BEREICH 2.4.1 BESTIMMUNGSGEMÄSSE VERWENDUNG 2.4.2 EXPLOSIONSSCHUTZ-KENNZEICHNUNG 2.4.3 SICHERHEITSHINWEISE...
  • Seite 9 Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG...
  • Seite 10: Garantie- Und Konformitätserklärungen

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG GARANTIE- UND KONFORMITÄTSERKLÄRUNGEN HINWEIS ZUR PRODUKTHAFTUNG GARANTIEERKLÄRUNG...
  • Seite 11: Ce-Konformitätserklärung

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG CE-KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, dass die Bauart von: Kolbenpumpen und deren Spraypacks 22-18S Folgenden Richtlinien entspricht: 98/37/EG 94/9/EG (Atex-Richtlinie) Angewendete Normen, insbesondere: DIN EN ISO 12100-1 2004-04 DIN EN ISO 3746 1995-12 DIN EN ISO 12100-2 2004-04 DIN EN 1050 DIN EN 563 DIN EN 12621 2006-05...
  • Seite 12: Beschreibung

    Ansaugbogen kompl. 10722 Potentialausgleichkabel kompl. 105153 Entlastungsventil rostfrei 935005 Wartungseinheit AC spezial 9984564 Hochdruckdoppelschlauch DN4-ND270 DL25 364005 AirCoat Pistole GM 3000AC Filter M16x1.5 LV 379411 Düse ACF3000 11/40 340265 Oberbehälter mit Filterscheibe 340429 Deckel 100338 Handgriff 9994628 Reduzierdoppelnippel mit 2 x 90°...
  • Seite 13: Aufbau

    AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG AUFBAU Deckel Handgriff Oberbehälter Kolbenpumpe 22-18S PE+TG Doppelnippel 10 Entlastungsventil rostfrei Wartungseinheit AC spezial 11 GM 3000AC Filter M16x1.5 LV Potentialausgleichskabel kompl. 12 HD Doppelschlauch DN4-ND270 DL25 Ansaugbogen kompl. 13 Düse ACF3000 11/40 Wagen kompl.
  • Seite 14: Abmessungen Und Anschlüsse

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG ABMESSUNGEN UND ANSCHLÜSSE 350 mm 425 mm 13.78 in 16.73 in B_01822 Materialanschluss M16x1.5 Überwurfmutter M36x2 Luftanschluss G1/4“ Ansaugstutzen M36x2 Luftanschluss G1/4“ Reduziernippel G1/4“-G3/8“ Stecknippel Entlüftungsrohr Ø 10 mm; 0.39 inch Einschraubstutzen M16x1.5 GEWICHT Gesamtgewicht ~ 16 kg;...
  • Seite 15: Pneumatikpumpe 22-18S Pe + Tg

    Allgemeine Sicherheitshinweise Sicherheitshinweise für den Betreiber 2.1.1 Elektrische Betriebsmittel 2.1.2 Personalqualifi kation 2.1.3 Sichere Arbeitsumgebung Sicherheitshinweise für das Personal 2.2.1 Sicherer Umgang mit den WAGNER-Spritzgeräten 2.2.2 Gerät erden 2.2.3 Materialschläuche 2.2.4 Reinigung 2.2.5 Umgang mit gefährlichen Flüssigkeiten, Lacken und Farben 2.2.6 Berühren heisser Oberfl...
  • Seite 16: Abmessungen Und Anschlüsse

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG 4.4.3 Hochdruckfi lter (Option) 4.4.3.1 Standard Hochdruckfi lter (Option) 4.4.3.2 Filter-Entlastungskombination (Option) Inbetriebnahme und Bedienung Aufstellen und Anschliessen 5.1.1 Aufstellen der Pumpe 5.1.2 Erdung Inbetriebnahme 5.2.1 Sicherheitshinweise 5.2.2 Auffüllen mit Trennmittel 5.2.3 Grundspülung 5.2.4 Befüllen mit Arbeitsmaterial Arbeiten...
  • Seite 17: Aircoat Sprühpistole Gm 3000Ac

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG AIRCOAT SPRÜHPISTOLE GM 3000AC Die mitgelieferte Betriebsanleitung mit Bestellnummer 364830 gilt als Bestandteil dieser Anleitung. In dieser Anleitung sind Angaben und Beschreibungen zu den nachfolgend auf- geführten Themen zu fi nden. Zu dieser Anleitung...
  • Seite 18 9.3.1 Düseneinsätze RXX 9.3.2 Düsenverschraubung kompl. Filter zu Sprühpistole Drehgelenk für Pistolen ohne Filter Schläuche Diverses Ersatzteile 10.1 Wie werden Ersatzteile bestellt? 10.2 Ersatzteilliste GM 3000AC mit Filter 10.3 Ersatzteilliste GM 3000AC ohne Filter 10.4 Ersatzteilliste GM 3000AC-H ohne Filter...
  • Seite 19: Ersatzteile

    WIE WERDEN ERSATZTEILE BESTELLT? WARNUNG Unsachgemässe Wartung/Reparatur! Verletzungsgefahr und Geräteschäden Reparaturen und Austausch von Teilen nur durch speziell ausge- bildetes Personal oder eine WAGNER-Servicestelle durchführen lassen. Vor allen Arbeiten am Gerät und bei Arbeitsunterbrechungen: - Energie-/Druckluftzufuhr abschalten. - Spritzpistole und Gerät druckentlasten.
  • Seite 20: Ersatzteile Spraypack 22-18S Ac

    Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG ERSATZTEILE SPRAYPACK 22-18S AC Stk. Bestell-Nr. Benennung 105062 Spraypack 22-18S AC Wagen mit Oberbehälter kompl. 105070 Kolbenpumpe 22-18S PE+TG Ersatzteile für die Pneumatikpumpe sind in der Betriebsanleitung 22-18S aufgeführt 935028 Aufkleber 9900342 Zylinderschraube mit Innensechskant 9910801 Hutmutter 9925014...
  • Seite 21 Spraypack 22-18S AUSGABE 04/2006 BESTELLNUMMER DOC105860 BETRIEBSANLEITUNG 40 Nm; 29.5 lbft 40 Nm; 29.5 lbft 37/ 38 B_01823...
  • Seite 22 Stk. Bestell-Nr. Benennung 9992528 Loctite 270 9984564 Hochdruckdoppelschlauch DN4-ND270 DL25 364005 Air Coat Pistole GM 3000AC Filter M16x1.5 LV Ersatzteile für die Sprühpistole sind in der Betriebsanleitung GM 3000AC aufgeführt 379411 Düse ACF3000 11/40 340265 Oberbehälter mit Filterscheibe ◆ 340427 Oberbehälter schwarz...
  • Seite 23 Telefax: ++81/ (0)720 / 874 3426 Telefax: ++49/ (0)7544 / 505200 E-Mail: marketing@wagner-japan.co.jp E-Mail:service.standard@wagner-group.com Schweden Spanien WAGNER Industrial Solutions Scandinavia AB WAGNER Spraytech Iberica S.A. Karbingatan 28 Ctra. N- 340, Km. 1245,4 S- 25467 Helsingborg E- 08750 Molins de Rei (Barcelona)
  • Seite 24 105860...
