Halten Sie das Gerät an die Wand etwa 5 cm oberhalb der
Stelle des montierten Montagekreuzes oder des
Montageschranks.
Das Gerät in die Führungen drücken und behutsam
absenken, damit der Haken am Aufhängebügel in die Öffnung
an der Geräterückseite fällt und die Stifte unten am Gerät in
die entsprechenden Öffnungen im Aufhängebügel fallen. Die
Anschlussleitungen des Gerätes fallen dabei über die
Anschlusspunkte des Aufhängebügels.
Ziehen Sie danach die Bundmuttern der jeweiligen
Anschlüsse (1) bis (5) mit Hilfe eines Schlüssels SLW 30 gut
fest.
3.3. Montage der Rauchgasabfuhr und Luftzufuhr (siehe
Abb. 7)
3.3.1. Anschluss exzentrische Rauchgasabfuhr und
Luftzufuhr (2-Rohr-System)
Wenn die Rauchgasabfuhr- und Luftzufuhrleitung exzentrisch
angeschlossen werden, gehen Sie wie folgt vor:
1. Die Rauchgasabfuhrleitung in die Öffnung (7) im
Aufhängebügel anbringen.
2. Die Leitung 30 – 35 mm unter der Klemmplatte
herausragen lassen.
Das Schiebestück (1) nach oben über die
Rauchgasabfuhrleitung hinaus schieben.
3. Die Luftzufuhrleitung in die Öffnung (8) im Aufhängebügel
(1) anbringen.
4. Die Leitung 40 -45 mm unter der Klemmplatte herausragen
lassen.
5. Den Gummibalg (2) über die Luftzufuhrleitung anbringen
und mit der Schlauchklemme abklemmen.
6. Die Klemmplatte (3) auf den Aufhängebügel anbringen und
mit den mitgelieferten Schrauben (4) befestigen. Darauf
achten, dass die Klemmplatte dabei nicht in die Nut des
Schiebestücks gelangt.
3.3.2 Anschluss konzentrische Rauchgasabfuhr und
Luftzufuhr (Reduktionsstück 80/125 m)
Wenn die Rauchgasabfuhr- und Luftzufuhrleitung
konzentrisch angeschlossen werden, gehen Sie wie folgt vor:
1. Das Reduktionsstück 80/125 auf das Gerät montieren,
bevor das Gerät montiert wird.
2. Nachdem das Gerät montiert wurde, werden die
konzentrischen Leitungen auf das Reduktionsstück 80/125
montiert.
3.3.3 Anschluss konzentrische Rauchgasabfuhr und
Luftzufuhr (Reduktionsstück 60/100 m)
Wenn die Rauchgasabfuhr- und Luftzufuhrleitung
konzentrisch angeschlossen werden, gehen Sie wie folgt vor:
1. Das Reduktionsstück 60/100 am Gerät montieren, bevor
das Gerät selbst montiert wird.
2. Nachdem das Gerät montiert wurde, werden die
konzentrischen Leitungen auf das Reduktionsstück 60/100
angebracht.
3.4. Kondensabfuhr/Überdrucksicherungsabfuhr
Zwischen der Kondensabfuhr/Überdrucksicherung und der
Abfuhrleitung ist eine offene Verbidnung herzustellen.
3.5. Anschlussblock (siehe Kap.8)
Die Anschlüsse des Anschlussblocks sind potentialfreie
Kontakte. Also keine 230 Volt anschließen!
Wenn kein An/Aus Wohnzimmerthermostat oder
modulierende Raumeinheit verwendet wird, müssen die
Klemmen (1) und (2) weiterverbunden werden.

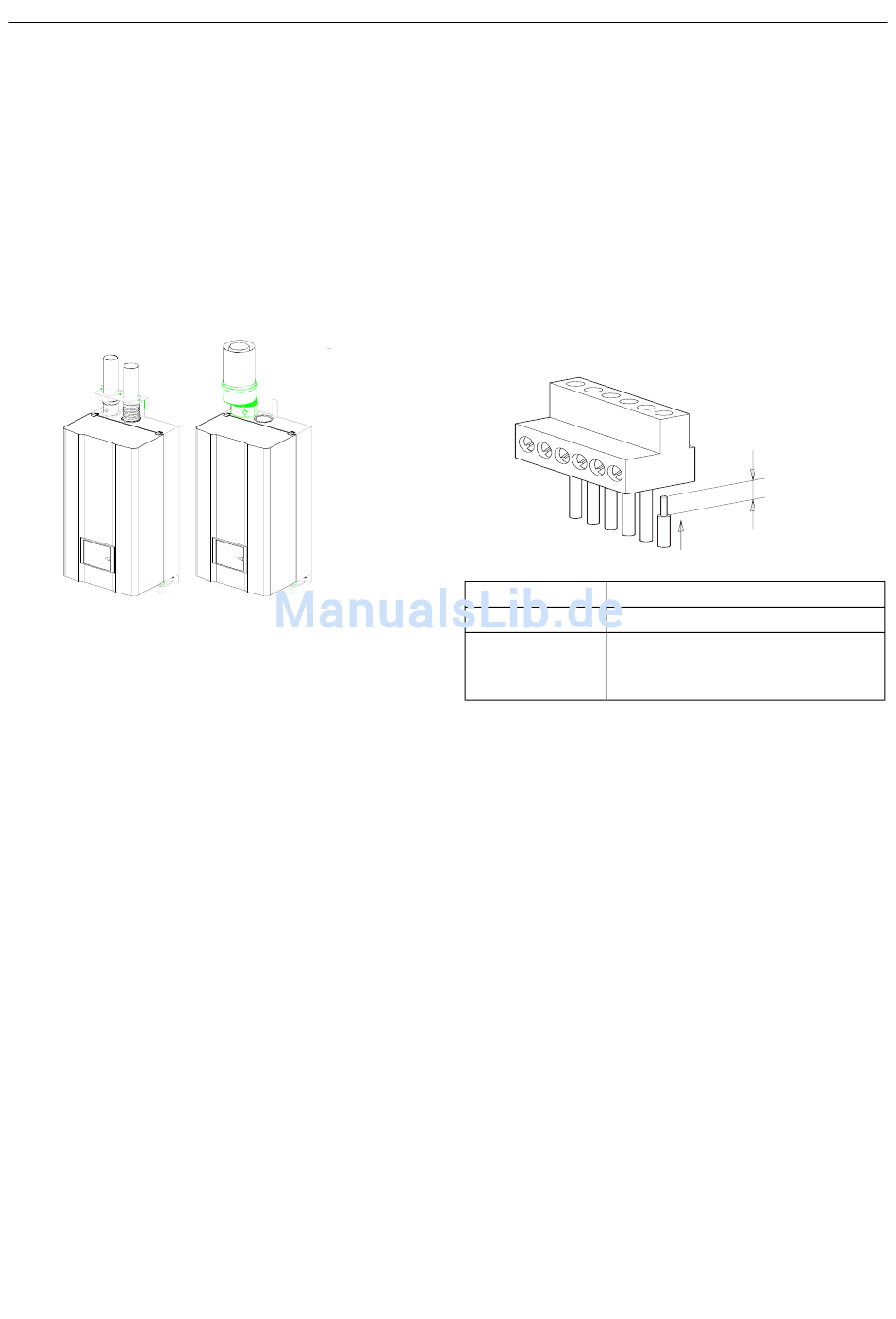

Fig 7
Klemmen (1) – (2) Anschluss für Thermostat 24 Volt
Klemmen (3) – (4) Anschluss Außenfühler für 12 KOhm
Klemmen (5) – (6) Anschluss Fühler externer
3.5.1. Anschluss Wohnzimmerthermostat auf Klemmen
(1) und (2)
Der An/Aus Wohnzimmerthermostat (24 Volt) sollte in
demselben Gebäude wie das Gerät montiert werden.
Die Isolation der Anschlusskabel des
Wohnzimmerthermostats um etwa 5 mm abziehen. Die
freigelegte Enden der Anschlussdrähte in die Anschlüsse (1)
und (2) des Anschlussblock einstecken. Darauf achten, dass
die Adern keinen Kurzschluss verursachen. Die Schrauben im
Anschlussblock festziehen.
3.5.2. Modulierende Raum Einheit auf Klemmen (1) und
(2)
Die modulierende Raumeinheit sollte in demselben Gebäude
wie das Gerät montiert werden.
Die Isolation der Anschlusskabel des
Wohnzimmerthermostats um etwa 5 mm abziehen. Die
freigelegte Enden der Anschlussdrähte in die Anschlüsse (1)
und (2) des Anschlussblock einstecken. Darauf achten, dass
die Adern keinen Kurzschluss verursachen. Die Schrauben im
Anschlussblock festziehen.
Bei der Verwendung eines modulierenden Thermostats sollte
auch der Stecker auf der Platine richtig gepolt sein.
Um die Platine zu erreichen, ist das schwarze Gehäuse zu
entfernen.
Installations- und Bedienungsanleitung DE
6
5
4
3
2
1
