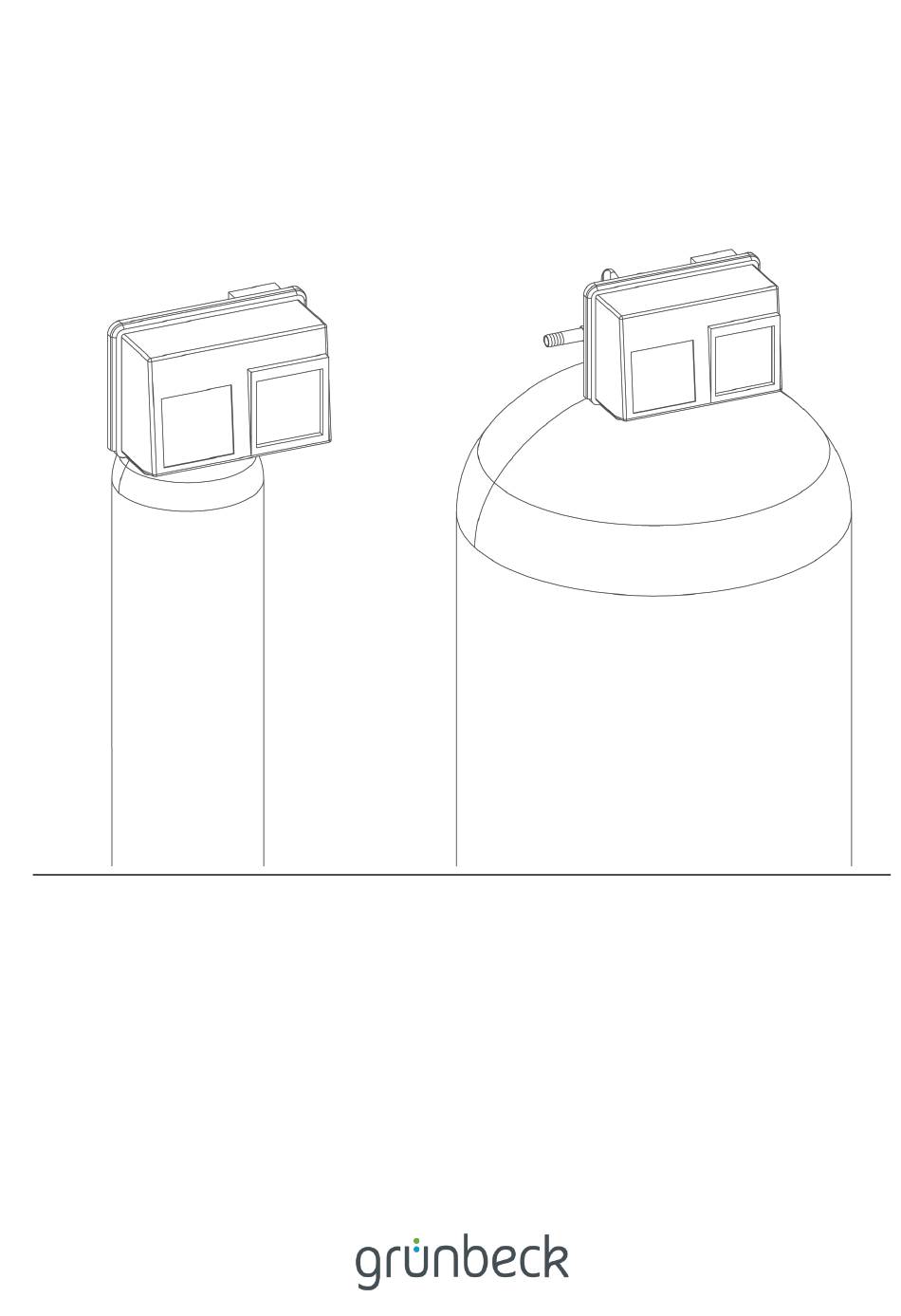

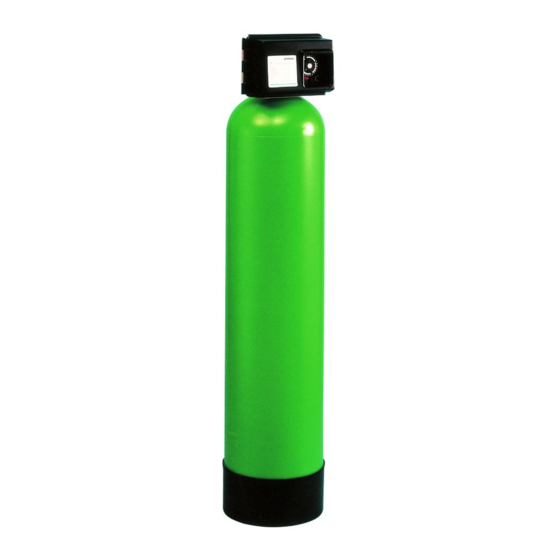

- Seite 1 Wir verstehen Wasser. Mehrschichtfilter | GENO-mat MS-Z Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb +49 9074 41-0 Service +49 9074 41-333 service@gruenbeck.de Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Originalbetriebsanleitung Stand: Februar 2024 Bestell-Nr.: 100209100000_de_004...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Anlage in Betrieb nehmen ........25 Einführung ............... 4 Produkt an Betreiber übergeben ......25 Gültigkeit der Anleitung ..........4 Mitgeltende Unterlagen ..........4 Betrieb ..............27 Produktidentifizierung ..........5 Bedienkonzept ............27 Verwendete Symbole ..........6 Darstellung von Warnhinweisen ....... 6 Anforderungen an das Personal .......
- Seite 4 Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. Gültigkeit der Anleitung Diese Anleitung ist für folgendes Produkt gültig: ● Mehrschichtfilter GENO-mat MS-Z 25/13 – 60/20 Mitgeltende Unterlagen ● Anleitungen der Komponenten anderer Hersteller ● Sicherheitsdatenblätter für Chemikalien...
- Seite 5 Einführung Produktidentifizierung Anhand der Produktbezeichnung und der Bestell-Nr. auf dem Typenschild können Sie ihr Produkt identifizieren. ► Prüfen Sie, ob die in Kapitel 1.1 angegebenen Produkte mit Ihrem Produkt übereinstimmen. Das Typenschild finden Sie am Steuerventil des Mehrschichtfilters GENO-mat MS-Z. Bezeichnung Bezeichnung CE-Kennzeichnung...
- Seite 6 Einführung Verwendete Symbole Symbol Bedeutung Gefahr und Risiko wichtige Information oder Voraussetzung nützliche Information oder Tipp schriftliche Dokumentation erforderlich Verweis auf weiterführende Dokumente Arbeiten, die nur von Fachkräften durchgeführt werden dürfen Arbeiten, die nur von Elektrofachkräften durchgeführt werden dürfen Arbeiten, die nur vom Kundendienst durchgeführt werden dürfen Darstellung von Warnhinweisen Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit beachten müssen.
- Seite 7 Einführung Während der einzelnen Lebensphasen des Produkts führen unterschiedliche Personen Arbeiten am Produkt aus. Die Arbeiten erfordern unterschiedliche Qualifikationen. 1.6.1 Qualifikation des Personals Personal Voraussetzungen • Keine besonderen Fachkenntnisse Bediener • Kenntnisse über die übertragenen Aufgaben • Kenntnisse über mögliche Gefahren bei unsachgemäßem Verhalten •...
- Seite 8 Sicherheit Sicherheit Sicherheitsmaßnahmen ● Betreiben Sie Ihr Produkt nur, wenn alle Komponenten ordnungsgemäß installiert wurden. ● Beachten Sie die örtlich gültigen Vorschriften zum Trinkwasserschutz, zur Unfallverhütung und zur Arbeitssicherheit. ● Nehmen Sie keine Änderungen, Umbauten, Erweiterungen oder Programmänderungen an Ihrem Produkt vor. ●...
- Seite 9 Sicherheit ● Lassen Sie elektrische Arbeiten an der Anlage nur von einer Elektrofachkraft durchführen. ● Schalten Sie bei Beschädigungen von spannungsführenden Komponenten die Spannungsversorgung sofort ab und veranlassen Sie eine Reparatur. ● Schalten Sie die Spannungsversorgung vor Arbeiten an elektrischen Komponenten ●...
- Seite 10 Sicherheit ● Halten Sie das auf dem Etikett genannte Verwendungsdatum (Mindesthaltbarkeit) ein. ● Chemikalien könnten bei falscher Lagerung ihren Aggregatzustand ändern, auskristallisieren, ausgasen oder ihre Wirksamkeit verlieren. Lagern und verwenden Sie die Chemikalien nur bei den angegebenen Temperaturen. Reinigung/Entsorgung ● Nehmen Sie ausgetretene Chemikalien umgehend mit geeigneten Bindemitteln auf.
- Seite 11 Sicherheit 2.3.2 Bei Ausfall der Steuerung 1. Stellen Sie die Anlage spannungsfrei. Ziehen Sie den Netzstecker. 2. Kontaktieren Sie den Kundendienst. 11 | 48...
- Seite 12 Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung ● Mehrschichtfilter GENO-mat MS-Z werden zur Schmutzfiltration eingesetzt, wenn durch einen hohen Schmutzanteil eine Filtration mittels Kerzenfilter oder Rückspülfilter nicht durchführbar ist. ● Das eingesetzte Quarzkies ist in der Lage, Stoffe in ungelöster Form wie z. B. Sand usw.
- Seite 13 Produktbeschreibung Anschlüsse Anschlussmaße siehe Technische Daten im Kapitel 12 Bezeichnung Bezeichnung Ausgang Reinwasser Eingang Rohwasser Anschluss Kanalschlauch Funktionsbeschreibung 3.4.1 Filtration Das Rohwasser strömt durch den Rohwassereingang des Steuerventils in die Filterflasche. Das Filtermaterial wird von oben nach unten durchströmt. Dabei werden Fremdpartikel zurückgehalten.
- Seite 14 Produktbeschreibung 3.4.3 Erstfiltrat Beim Erstfiltrat wird das Filtermaterial von oben nach unten gespült, um Feinstaub zu entfernen. Dieses Erstfiltrat wird in den Kanal geleitet. 3.4.4 Steuerung Der Mehrschichtfilter GENO-mat MS-Z wird über eine elektrische Zeitschaltuhr gesteuert. Zubehör Ihr Produkt kann mit Zubehör nachgerüstet werden. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen für nähere Informationen zur Verfügung.
- Seite 15 Transport, Aufstellung und Lagerung Transport, Aufstellung und Lagerung Versand/Anlieferung/Verpackung Das Produkt ist werkseitig auf einer Palette fixiert und gegen Kippen gesichert. ► Prüfen Sie bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. HINWEIS Unsachgemäßer Transport ● Beschädigung der Anlagenteile durch Herabfallen von Bauteilen. ●...
- Seite 16 Transport, Aufstellung und Lagerung Lagerung ► Lagern Sie das Produkt geschützt vor folgenden Einflüssen: • Feuchtigkeit, Nässe • Umwelteinflüssen wie Wind, Regen, Schnee etc. • Frost, direkter Sonneneinstrahlung, starker Wärmeeinwirkung • Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen 16 | 48...
- Seite 17 Installation Installation Die Installation der Anlage in einer öffentlichen Trinkwasserversorgung darf nur von einer Fachkraft vorgenommen werden. Einbaubeispiel Bezeichnung Bezeichnung Membranausdehnungsgefäß Anschluss-Set Absperrventil mit Probenahmestelle Manometer Nachdruck Manometer Vordruck Absperrventil mit Probenahmestelle 17 | 48...
- Seite 18 Installation Anforderungen an den Installationsort Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. ● Schutz vor Frost, starker Wärmeeinwirkung und direkter Sonneneinstrahlung ● Schutz vor Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen ● Umgebungstemperatur und Abstrahlungstemperatur in unmittelbarer Nähe •...
- Seite 19 Installation Lieferumfang prüfen Bezeichnung Bezeichnung Filterflasche Kanalschlauch Steuerventil Betriebsanleitung Steigrohr Hydro-Anthrasit N, Quarzsand, Quarzkies Rohrschutzkappe Trichter Vorbereitende Arbeiten HINWEIS Schmutz und Korrosionspartikel in der Wasserzuleitung ● Beschädigung des Steuerventils ► Spülen Sie die Wasserzuleitung vor der Inbetriebnahme gründlich durch. 1. Packen Sie alle Komponenten des Produkts aus. 2.
- Seite 20 Installation 5.3.1 Filterbehälter füllen ► Benutzen Sie die persönliche Schutzausrüstung. ► Führen Sie den Befüllvorgang mit 2 Personen durch. VORSICHT Arbeiten in Höhe (ca. 2 m) beim Befüllen ● Absturzgefahr ► Benutzen Sie ein standfestes Aufstiegsmittel mit Ablagefläche für das Filtermaterial.
- Seite 21 Installation Füllmenge Mehrschichtfilter GENO-mat MS-Z 25/13 30/14 40/18 50/19 60/20 Quarzkies 3,15 – 5,6 Quarzsand 1,0 – 2,2 Hydro-Anthrasit N 0,6 – 1,6 7. Füllen Sie den Filterbehälter bis zum Überlauf mit Wasser. 8. Wässern Sie die Anlage für 24h. Freibord Mehrschichtfilter GENO-mat MS-Z 25/13 30/14...
- Seite 22 Installation Sanitärinstallation VORSICHT Filterbehälter können kippen und umfallen ● Stoßen/Quetschen von Personen ► Transportieren Sie die Filterflasche in der Original-Verpackung bis zum Aufstellort. ► Stellen Sie die Filterflasche mit mindestens 2 Personen auf. ► Bewegen Sie die Filterflasche senkrecht – nicht kippen. ►...
- Seite 23 Installation Montage Mehrschichtfilter DN40 mit Anschluss-Set 1½" 1. Installieren Sie die Anschlussverschraubung in die Rohrleitung. 2. Montieren Sie den Anschlussblock des Anschluss-Sets. Beachten Sie dabei die durch Pfeile gekennzeichnete Durchflussrichtung. HINWEIS Falsche Montage der Anschlussschläuche ● Beschädigungsgefahr/Beeinträchtigung der Anlagenfunktion bei falscher Montage.
- Seite 24 Installation 5.4.2 Abwasseranschluss herstellen HINWEIS Rückstau des Abwassers durch geknickte Schläuche ● Wasserschaden und Funktionsstörung des Produkts ► Verlegen Sie die Schläuche ohne Knick und mit Gefälle zum Kanal. Ein freier Auslauf und eine rückstaufreie Ableitung des Spülwassers muss entsprechend der DIN EN 1717 gewährleistet sein.
- Seite 25 Inbetriebnahme Inbetriebnahme Die Erstinbetriebnahme der Anlage darf nur von einer Fachkraft durchgeführt werden. Tragen Sie die Inbetriebnahme in das Inbetriebnahmeprotokoll ein. Anlage in Betrieb nehmen 1. Prüfen Sie, ob der Steuerkolben in der Stellung "Erstfiltrat" steht. 2. Stecken Sie den Netzstecker ein. 3.
- Seite 26 Inbetriebnahme 6.2.1 Entsorgung der Verpackung ► Entsorgen Sie Verpackungsmaterial, sobald es nicht mehr benötigt wird (siehe Kapitel 11.2). 6.2.2 Aufbewahrung von Zubehör und Verbrauchsmaterial ► Bewahren Sie das mitgelieferte Zubehör für das Produkt sicher auf. ► Halten Sie das Verbrauchsmaterial vorrätig. a Bestellen Sie das Verbrauchsmaterial rechtzeitig (siehe Kapitel 8.5).
- Seite 27 Betrieb Betrieb Bedienkonzept Die Steuerung regelt den Arbeitsablauf des Mehrschichtfilters. Bezeichnung Bezeichnung Schaltfinger aus Blech (in Grundstellung zum Rückspülrad Mittelpunkt verschoben, in Schaltstellung nach Stundenrad außen verschoben) Knopf für Zeiteinstellung Referenzpfeil (rot) Referenzpfeil für Uhrzeit und Betriebszustand Tagesrad (schwarz) Referenzpunkt für Betriebszustand (weiß) Das Tagesrad dreht sich in 12 Tagen einmal gegen den Uhrzeigersinn.
- Seite 28 Betrieb Steuerventil in Betriebsstellung Steuerventil während der Rückspülung 28 | 48...
- Seite 29 Betrieb Steuerventil während des Erstfiltrats 7.1.2 Uhrzeit einstellen Die Mehrschichtfilter sind werkseitig so eingestellt, dass die automatische Regeneration jeweils um 2 Uhr (nachts) gestartet wird. Bei der Inbetriebnahme oder nach Stromausfall ist die aktuelle Uhrzeit einzustellen. 1. Lösen Sie die Schraube an der Gehäuseabdeckung. 2.
- Seite 30 Betrieb 7.1.3 Rückspülabstand ermitteln Der maximale Rückspülabstand ist 12 Tage. Außerdem kann nach 6, 4, 3, 2 oder nach 1 Tag(en) (Teiler von 12) automatisch rückgespült werden. Aus hygienischen Gründen sollte alle 6 Tage eine Rückspülung erfolgen (Werkseinstellung). Ist auf Grund von höherem Schmutzanteil im Wasser der Differenzdruck des Filters nach 6 Tagen >...
- Seite 31 Instandhaltung Instandhaltung Die Instandhaltung beinhaltet die Reinigung, Inspektion und Wartung des Produkts. Die Verantwortung für Inspektion und Wartung unterliegt den örtlichen und nationalen Anforderungen. Der Betreiber ist für die Einhaltung der vorgeschriebenen Instandhaltungsarbeiten verantwortlich. Durch den Abschluss eines Wartungsvertrags stellen Sie die termingerechte Abwicklung aller Wartungsarbeiten sicher.
- Seite 32 Instandhaltung ► Reinigen Sie die das Produkt nur von außen. ► Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel. ► Wischen Sie die Oberflächen mit einem feuchten Tuch ab. ► Trocknen Sie die Oberflächen mit einem Tuch ab. Intervalle Störungen können durch eine regelmäßige Inspektion und Wartung rechtzeitig erkannt und Produktausfälle eventuell vermieden werden.
- Seite 33 Instandhaltung Inspektion Die regelmäßige Inspektion können Sie als Betreiber selbst durchführen. Wir empfehlen, das Produkt zunächst in kurzen Abständen, dann nach Bedarf zu prüfen. ► Führen Sie mindestens alle 2 Monate eine Inspektion durch. 1. Überprüfen Sie den Differenzdruck der Anlage. Geringe Schwankungen sind normal und lassen sich technisch nicht verhindern.
- Seite 34 Instandhaltung 8.4.1 Halbjährliche Wartung Wartungsarbeiten erfordern Fachwissen. Diese Wartungsarbeiten dürfen nur von einer Fachkraft durchgeführt werden. 1. Prüfen Sie die gesamte Anlage äußerlich auf Beschädigung und Korrosion. 2. Prüfen Sie das Steuerventil im Betriebszustand auf Dichtheit. 3. Prüfen Sie die Anschlussschläuche und die Anschlussstellen auf Dichtheit. 4.
- Seite 35 Instandhaltung 8.4.2.1 Filtermaterial nachfüllen Das Filtermaterial kann nachgefüllt werden, wenn der Freibord unter dem im Kapitel 5.3.1 angegebenen Wert liegt. 1. Prüfen Sie, ob die Anlage stromlos ist. 2. Schließen Sie das Absperrventil am Rohwassereingang. 3. Prüfen Sie, ob die Wasserleitung drucklos ist. a Öffnen Sie hierfür die Probenahmestellen.
- Seite 36 Instandhaltung Verbrauchsmaterial Produkt Bestell-Nr. Filterfüllung GENO-mat MS-Z 25/13 129 556 Filterfüllung GENO-mat MS-Z 30/14 129 561 Filterfüllung GENO-mat MS-Z 40/18 129 571 Filterfüllung GENO-mat MS-Z 50/19 129 576 Filterfüllung GENO-mat MS-Z 60/20 129 581 Ersatzteile Eine Übersicht der Ersatzteile finden Sie im Ersatzteilkatalog unter www.gruenbeck.de. Sie erhalten die Ersatzteile bei der für Ihr Gebiet zuständigen Grünbeck-Vertretung.
- Seite 37 Instandhaltung ► Lassen Sie die Dichtungen bei Undichtigkeiten, Beschädigungen oder Deformierungen ersetzen. ► Lassen Sie defekte oder verschlissene Bauteile ersetzen. Grundlegende Arbeitsschritte vor Instandhaltungsarbeiten 1. Prüfen Sie, dass die Anlage stromlos ist. 2. Schließen Sie das Absperrventil am Rohwassereingang. 3. Prüfen Sie, dass die Wasserleitung drucklos ist. 4.
- Seite 38 Störung Störung WARNUNG Kontaminiertes Trinkwasser durch Stagnation ● Infektionskrankheiten ► Lassen Sie Störungen umgehend beseitigen. Sonstige Beobachtungen Beobachtung Abhilfe • Filtermaterial verblockt ► Manuelle Rückspülung Differenzdruck zu hoch • Kanalschlauch umgeknickt ► Knickung entfernen • Dichtungen defekt Wasseraustritt an der Anlage ►...
- Seite 39 Außerbetriebnahme Außerbetriebnahme 10.1 Temporärer Stillstand Um die Stagnation von Wasser zu verhindern, wird die Anlage nach mindestens 6 Tagen rückgespült. ► Lassen Sie Ihr Produkt am Strom- und Wassernetz angeschlossen. Es ist nicht notwendig, Ihr Produkt temporär stillzulegen. Wollen Sie Ihr Produkt dennoch temporär stilllegen, kontaktieren Sie den Grünbeck Service.
- Seite 40 Demontage und Entsorgung Demontage und Entsorgung 11.1 Demontage Die folgenden Tätigkeiten dürfen nur von einer Fachkraft durchgeführt werden. 1. Schließen Sie das Absperrventil Rohwasser. 2. Öffnen Sie eine Wassernahmestelle nach dem Produkt 3. Warten Sie einige Sekunden. » Der Druck im Produkt und im Rohrleitungsnetz wird abgebaut. 4.
- Seite 41 Demontage und Entsorgung Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, darf dieses Produkt bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden. ► Entsorgen Sie elektrische und elektronische Produkte oder Komponenten umweltgerecht. ► Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung elektrischer und elektronischer Produkte.
- Seite 42 Technische Daten Technische Daten Maße und Gewichte 25/13 30/14 40/18 50/19 60/20 Gesamthöhe 1620 1620 1900 1870 2100 Flaschendurchmesser Anschlusshöhe Rohwasser 1420 1420 1710 1680 1910 Anschlusshöhe Reinwasser 1470 1470 1735 1705 1935 Wandabstand Fundamenttiefe Fundamentlänge 1030 1110 Leergewicht Betriebsgewicht (inkl. Wasser) 42 | 48...
- Seite 43 Technische Daten Anschlussdaten 25/13 30/14 40/18 50/19 60/20 Anschlussnennweite 25 (1") 40 (1 1/2") ≥ 50 ≥ 70 Kanalanschluss Netzanschluss V/Hz 230/50 (Anlagenbetrieb mit Schutzkleinspannung 24/50) Schutzart/Schutzklasse IP22 / Elektrische Anschlussleistung Leistungsdaten 25/13 30/14 40/18 50/19 60/20 Nenndruck 2,5 – 6,0 Betriebsdruck (empfohlen) Nenndurchfluss m³/h...
- Seite 44 Betriebshandbuch Betriebshandbuch ► Dokumentieren Sie die Erstinbetriebnahme und alle Wartungstätigkeiten. ► Kopieren Sie das Wartungsprotokoll. Mehrschichtfilter GENO-mat MS-Z Serien-Nr.: ______________________________ 13.1 Inbetriebnahmeprotokoll Kunde Name Adresse Installation/Zubehör Kanalanschluss mit freiem Auslauf (DIN EN 1717) nein Bodenablauf vorhanden nein Sicherheitseinrichtung (Wasserstopp) nein Dosierung (Wirkstoff) nein Erdung mit metallischen Leitungen vorhanden...
- Seite 45 Betriebshandbuch Wartung Nr.: ___ Tragen Sie die Messwerte und Betriebsdaten ein. Bestätigen Sie die Prüfungen mit OK oder vermerken Sie eine durchgeführte Reparatur. Betriebswerte Betriebsdruck halbjährliche Wartungsarbeiten OK (ja) nein Anlage äußerlich auf Beschädigung, Korrosion und Befestigung geprüft Steuerventil im Betriebszustand auf Dichtheit geprüft Anschlussschläuche und die Anschlussstellen auf Dichtheit geprüft Kanalschlauch auf Dichtheit und Beschädigung geprüft Netzkabel, Netzstecker und elektrische Leitungen auf Beschädigung und festen Sitz geprüft...
- Seite 46 46 | 48...
- Seite 47 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Wasseraufbereitung GmbH Email: dokumentation@gruenbeck.de...
- Seite 48 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
