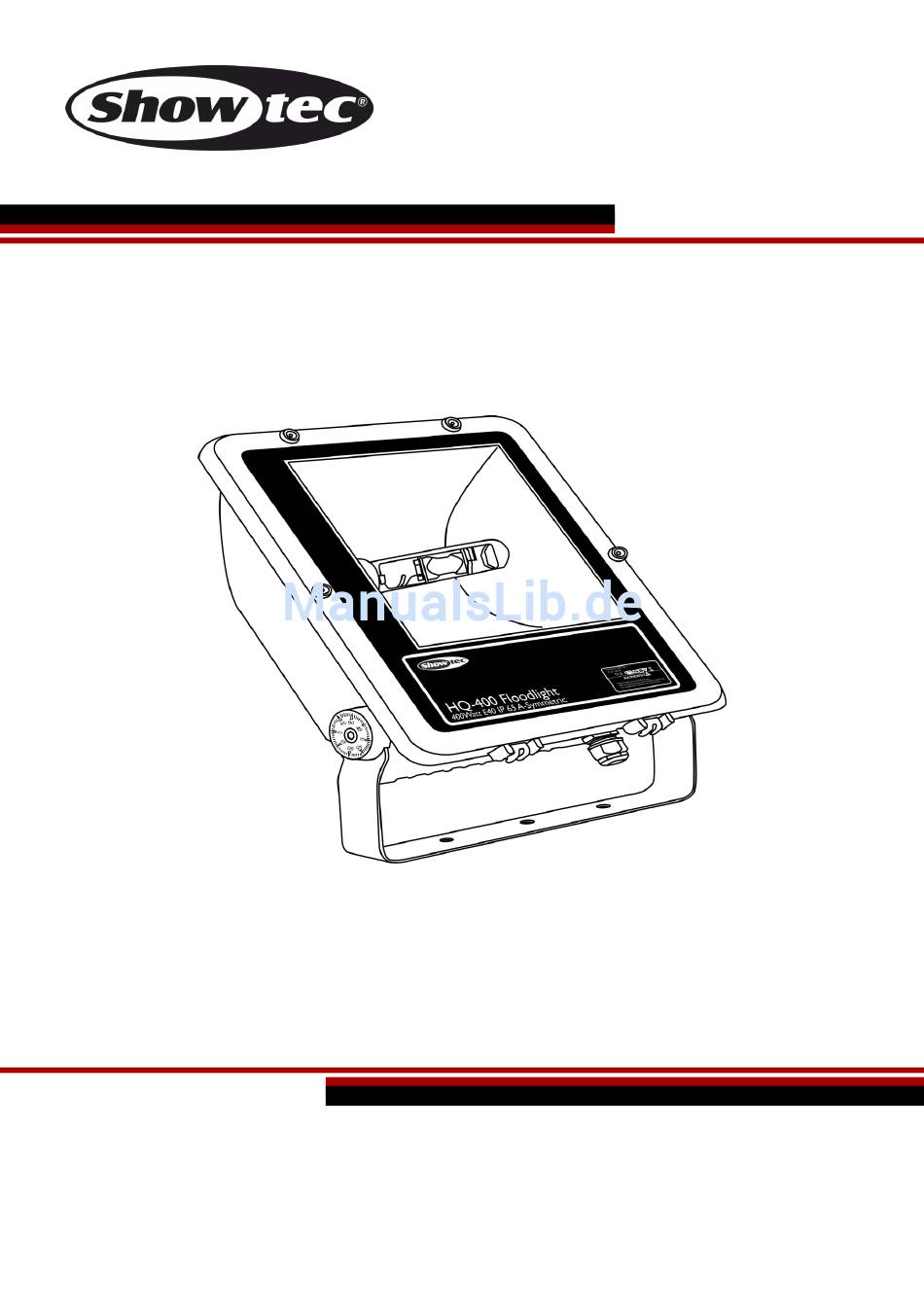

- Seite 1 HANDBUCH DEUTSCH Floodlight HQ-400 Bestellnummer: 30762 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Geräts ..............................7 Optionales Zubehör ..............................7 Übersicht ..................................7 Installation ................................... 8 Installation der Leuchte ............................... 8 Setup und Betrieb ................................9 Wartung .....................................10 Lampen ersetzen ................................10 Fehlersuche ..................................11 Kein Licht..................................11 Technische Daten ................................12 Abmessungen ..................................13 Notizen ....................................14 Bestellnummer: 30762... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Floodlight HQ-400 mit Netzkabel ● 1x Lampe HQI-400 ● 1x Inbusschlüssel ●... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Bestellnummer: 30762... -
Seite 6: Netzanschlüsse
Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NEUTRAL GELB-GRÜN GRÜN GRÜN SCHUTZERDUNG Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Bestellnummer: 30762... -
Seite 7: Rückgabe
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 30762... -
Seite 8: Beschreibung Des Geräts
Floodlight HQ-400 Beschreibung des Geräts Funktionen Der Floodlight HQ-400 von Showtec ist ein symmetrischer Fluter mit hoher Leistung und hervorragenden Effekten. • Lampe: HQI/HQ • Lampenfassung: E40 • Leistung: max. 400W • Typ: Unsymmetrisch • Eingangsspannung: 230V, 50Hz • Anlaufstrom: 3,1A max. -
Seite 9: Installation
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Installation der Leuchte Der Showtec Floodlight HQ-400 benötigt HQ/HQI Lampen (Bestellnummer 81021), wie sie bei allen gängigen Herstellern erhältlich sind. Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten. -
Seite 10: Setup Und Betrieb
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Bestellnummer: 30762... -
Seite 11: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Floodlight HQ-400 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 12: Fehlersuche
Sie das Gerät wieder mit dem Netz. 04) Wenn Sie die Ursache des Problems nicht ausfindig machen können, modifizieren Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 05) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Problem Mögliche Ursache(n) Lösung... -
Seite 13: Technische Daten
Floodlight HQ-400 Technische Daten Modell: Showtec Floodlight HQ-400 Eingangsspannung: 230V, 50Hz Anlaufstrom: 3,1A max. Kapazität: max. 400W Lampenfassung: Typ: Unsymmetrisch Farbtemperatur: 4000K Lumen @ 100Hr (lm): 40.000 Gehäuse: Aluminiumguss Gehäusefarbe: Schwarz IP-Schutzart: IP65 Abmessungen: 450 x 450 x 150 mm (LxBxH) -
Seite 14: Abmessungen
Floodlight HQ-400 Abmessungen Bestellnummer: 30762... -
Seite 15: Notizen
Floodlight HQ-400 Notizen Bestellnummer: 30762... - Seite 16 Floodlight HQ-400 Bestellnummer: 30762...
- Seite 17 Floodlight HQ-400 Bestellnummer: 30762...
- Seite 18 ©2017 Showtec...
