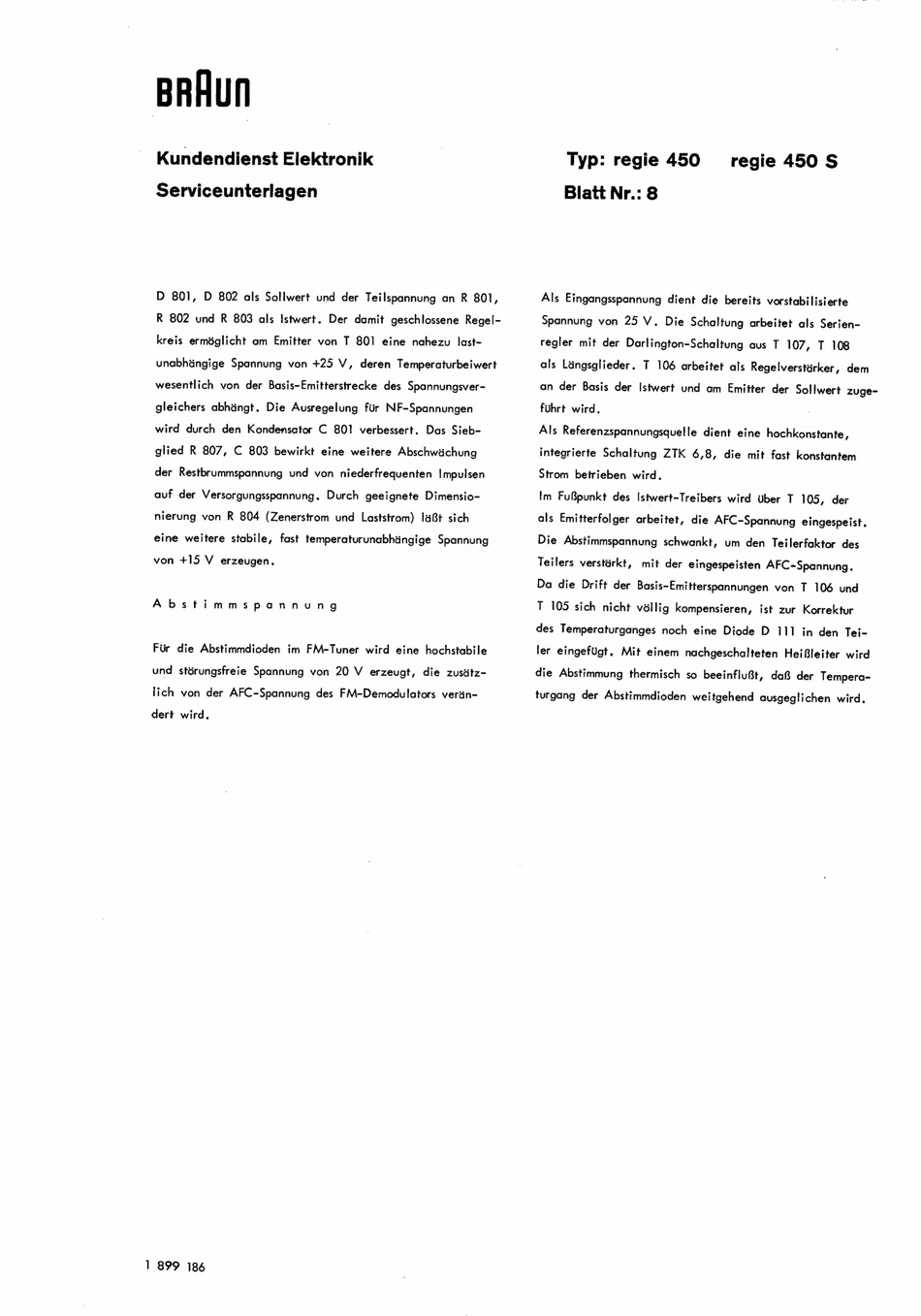

BRAUN
Kundendienst Elektronik
Serviceunterlagen
D 801,
D 802 als Sollwert und der Teilspannung an R 801,
R 802 und R 803 als Istwert. Der damit geschlossene Regel-
kreis erméglicht am Emitter von T 801 eine nahezu last-
unabhingige
Spannung von +25 V, deren Temperaturbeiwert
wesentlich von der Basis-Emitterstrecke des Spannungsver-
gleichers abhingt. Die Ausregelung flr NF-Spannungen
wird durch den Kondensator C 801 verbessert. Das Sieb-
glied R 807, C 803 bewirkt eine weitere Abschwachung
der Restbrummspannung und von niederfrequenten Impulsen
auf der Versorgungsspannung. Durch geeignete Dimensio-
nierung von R 804 (Zenerstrom
und Laststrom)
lat sich
eine weitere stabile, fast temperaturunabhangige Spannung
von +15 V erzeugen.
Abstimmspannung
Fur die Abstimmdioden
im FM-Tuner wird eine hochstabile
und stérungsfreie Spannung von 20 V erzeugt,
die zusttz-
lich von der AFC-Spannung des FM-Demodulators vertn-
dert wird.
1 899 186
Typ: regie 450
Blatt Nr.: 8
regie 450 S
