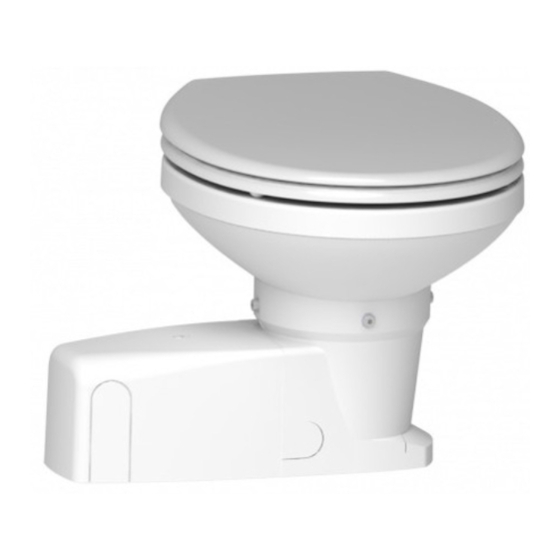

SFA SANIMARIN MAXLITE+S Installationshinweise
  1. Anleitungen
  2. Marken
  3. SFA Anleitungen
  4. Badausstattung und Badeinrichtung
  5. SANIMARIN MAXLITE+S
  6. Installationshinweise
SFA SANIMARIN MAXLITE+S Installationshinweise

SFA SANIMARIN MAXLITE+S Installationshinweise

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
SANIMARIN
717
09/18
MAXLITE+S
FR
NOTICE D'INSTALLATION
UK
INSTALLATION INSTRUCTIONS
DE
INSTALLATIONSHINWEISE
IT
STRUZIONI PER L'INSTALLAZIONE
ES
MANUAL DE INSTALACIÓN
C
US
DK
INSTALLATIONSVEJLEDNING
NO
INSTALLASJONSANVISING
FI
ASENNUSOHJEET
RU
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
TR
KURULUM KILAVUZU
CDN
USA
INSTALLATION INSTRUCTIONS
PL
INSTRUKCJA INSTALACJI

Werbung

loading

Verwandte Anleitungen für SFA SANIMARIN MAXLITE+S

Inhaltszusammenfassung für SFA SANIMARIN MAXLITE+S

  • Seite 1 SANIMARIN 09/18 MAXLITE+S INSTALLATION INSTRUCTIONS NOTICE D’INSTALLATION INSTALLATIONSVEJLEDNING INSTALLATION INSTRUCTIONS INSTALLASJONSANVISING INSTRUKCJA INSTALACJI INSTALLATIONSHINWEISE ASENNUSOHJEET STRUZIONI PER L’INSTALLAZIONE ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ MANUAL DE INSTALACIÓN KURULUM KILAVUZU...
