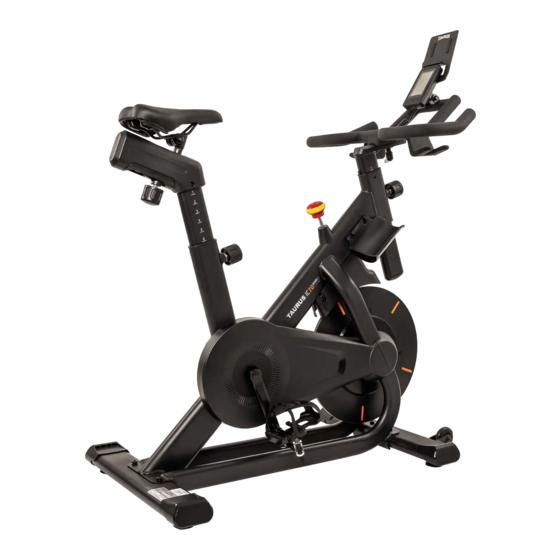

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 47 kg L 114 | B 58 | H 145 TFIC70PROS.01.02 Art.-Nr. TF-IC70PRO-S Taurus IC70 Smart...
- Seite 2 IC70 Smart...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Batteriewechsel BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Notbremse Einschalten und Einstellung des Gerätes Energiesparmodus Trainingsanleitung 3.6.1 Quick Start Funktion 3.6.2 Einstellung der Zielwerte Kompatibilität Trainingsapps 3.7.1 Verbindung mit Kinomap LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT IC70 Smart...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus® entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! IC70 Smart...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD Display: Trainingszeit Geschwindigkeit Umdrehungen pro Minute/RPM Distanz Kalorien Herzfrequenz (bei Verwendung eines kompatiblen Brustgurtes) Watt Widerstand Bremssystem: manuelles Magnet-Bremssystem Widerstandsstufen: Schwungmasse: 14 kg Watt Min. und max. Watt bei 60 RPM: 19 - 450 W Min. - Seite 8 Tablethalterung Konsole Lenker Sattel Ablage für kleine Trainingshanteln Bremssystem Verstellung der Lenkerhöhe Horizontale Sattelverstellung Flaschenhalterung Verstellung der Sitzhöhe Schwungscheibe Transportrollen Pedal Stellfüße zum Ausrichten IC70 Smart...
-
Seite 9: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 10: Aufstellort
10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. IC70 Smart... -
Seite 11: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Teilenr. Bezeichnung Anzahl Hauptrahmen Vorderer Standfuß Hinterer Standfuß Sattelstütze Lenker Konsolenhalterung Konsole Linke Sattelabdeckung Rechte Sattelabdeckung Linkes Pedal Rechtes Pedal Sattel Linke Flaschenhalterung Rechte Flaschenhalterung Montagesatz IC70 Smart... -
Seite 14: Aufbau
Montieren Sie den hinteren Standfuß (3) an dem Hauptrahmen (1) mit zwei Schrauben (32), zwei Federscheiben (34) und zwei fl achen Unterlegscheiben (33). Ziehen Sie die Schrauben mit dem Werkzeug fest. Falls verwendet, entfernen Sie nun das Styropor. IC70 Smart... - Seite 15 Schritt 2: Montage des Lenkers, der Sattelstütze und der Pedale Montieren Sie den Lenker (6) an der Lenkerstütze (5) mit einem L-förmigen Hebel (90) und einer fl achen Unterlegscheibe (91). Stecken Sie die Sattelstütze (4) in den Hauptrahmen (1), indem Sie den Knauf (50) erst lösen und dann ziehen.
- Seite 16 Montieren Sie den Sattel (60) an der Sattelstütze (4) und ziehen Sie die Schraubverbindung mit dem Werkzeug wieder fest. Montieren Sie die linke und rechte Sattelabdeckung (12L & 12R) an der Sattelstütze (4) mit jeweils einer Schraube (69). Ziehen Sie die Schrauben mit dem Werkzeug fest. IC70 Smart...
- Seite 17 Schritt 4: Montage der Konsole Entfernen Sie die vier vormontierten Schrauben (70) von der Rückseite der Konsole (10). ACHTUNG Achten Sie bei den folgenden Schritten darauf, die Kabel nicht einzuklemmen. Ziehen Sie das obere Konsolenkabel (104) durch die Öff nung an der Konsolenhalterung (9), siehe Abb.
- Seite 18 Lassen Sie den Knauf (50) wieder los. Drehen Sie den Knauf (50) wieder fest. Neigungsverstellung (A-3) Lösen Sie die Schraubverbindung unter dem Sattel, bis sich die Sattelneigung verstellen lässt. Stellen Sie die gewünschte Neigung ein. Ziehen Sie die Schraubverbindung mit dem Werkzeug wieder fest. IC70 Smart...
- Seite 19 Schritt 7: Einstellung des Lenkers Höhenverstellung (B-1) ⚠ VORSICHT Die Lenkerstütze ist mit einer Markierung “STOP” für die Mindesteinstecktiefe versehen. Achten Sie beim Einstellen darauf, die Mindesteinstecktiefe nicht zu überschreiten. Drehen und ziehen Sie den Knauf (50) etwas heraus, um die Lenkerstütze in der Höhe zu verstellen. ⚠...
-
Seite 20: Batteriewechsel
Setzen Sie zwei neue 1.5V AA-Batterien ein (Abb. C). Schließen Sie das Batteriefach (Abb. D). Bringen Sie die Konsole mit den zuvor gelösten Schrauben wieder an (Abb. E). Abb. A Abb. B Abb. C Abb. D Abb. E IC70 Smart... -
Seite 21: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige Anzeige der Trainingszeit in Minuten TIME Anzeigebereich: 00:00 - 99:59 (Trainingszeit) Einstellbereich: 00:00 - 99:00 (in 01:00 Min.-Schritten) Anzeige der aktuellen Trainingsgeschwindigkeit in km/h SPEED (KM/H) - Seite 22 Ein akustisches Signal ertönt beim Überschreiten des eingestellten Zielwertes Ein Herzsymbol blinkt, wenn ein Pulssignal empfangen wird Anzeige der aktuellen Wattleistung in Watt WATT Anzeigebereich: 0 - 1355 Anzeige der Widerstandsstufe LOAD Anzeigebereich: 1 - 99 (Widerstand) Einstellbereich: 1 - 99 IC70 Smart...
-
Seite 23: Tastenfunktionen
Tastenfunktionen Drücken, um in die Einstellungen der Zielwerte zu gelangen Drücken, um Eingabe zu bestätigen Drücken, um im Wechselmodus einen angezeigten Zielwert MODE festzusetzen Für 2 Sekunden gedrückt halten, um den aktuellen Einstellwert auf 0 zurückzusetzen Drücken, um einen Wert zu erhöhen Drücken und gedrückt halten, um einen Wert schnell zu erhöhen In MODE oder SET drücken, um aktuelle Daten zu löschen RESET... -
Seite 24: Einschalten Und Einstellung Des Gerätes
Drücken Sie eine beliebige Taste, um die Konsole wieder einzuschalten. Die Trainingsdaten bleiben erhalten. HINWEIS Reagiert die Konsole nicht richtig, kontrollieren Sie, ob die Batterien voll geladen und/oder richtig eingesetzt und ob die Konsolenkabel korrekt verbunden sind. IC70 Smart... -
Seite 25: Trainingsanleitung
Trainingsanleitung Dieses Indoor Bike ist mit einer simplen Konsole ausgestattet, die Ihnen die wichtigsten Trainingsdaten anzeigt. Standardmäßig werden die Parameter für Zeit, Distanz und Kalorien wechselnd im 5-Sekunden-Intervall angezeigt. Um einen Zielwert festzusetzen (Zeit, Distanz und Kalorien), können Sie MODE drücken wenn der Wert angezeigt wird. Wenn Sie schnell mit dem Training loslegen möchten, treten Sie einfach in die Pedale und die Konsole zeigt Ihnen die Trainingsdaten an. -
Seite 26: Einstellung Der Zielwerte
Schäden oder zum Tod führen. Bei Ohnmachtsempfi nden die Übung sofort abbrechen. 15. Um die Eingabe für BPM zu überspringen und mit dem Training zu starten, drücken Sie erneut MODE. 16. Um BPM auszuwählen und einen Wert einzugeben, drücken Sie SET. IC70 Smart... - Seite 27 17. Um die gewünschte Herzfrequenz einzustellen, drücken Sie SET (gedrückt halten für ein schnelles Erhöhen), bis der gewünschte Wert erreicht ist. 18. Um die Eingabe zu bestätigen und mit dem Training sowie dem Countdown der Zielwerte zu starten, drücken Sie MODE und treten Sie in die Pedale. Alle eingestellten Werte (Zeit, Distanz und Kalorien) werden von den festgelegten Werten auf 0 heruntergezählt.
-
Seite 28: Kompatibilität Trainingsapps
Wählen Sie auf dem Hauptbildschirm in der Leiste unten den Punkt „Mehr“. Wählen Sie auf dieser Seite nun den Punkt „Geräte-Management“. Hier werden Ihnen aktuell verbundene Geräte angezeigt. Um ein neues Gerät hinzuzufügen, tippen Sie oben rechts auf das „+“. IC70 Smart... - Seite 29 Wählen Sie nun den Gerätetypen. Zur Wahl stehen Rollentrainer, Heimtrainer/Ergometer, Laufband, Crosstrainer und Rudergerät. Für das IC70 Smart wählen Sie Indoor Bike. 10. Auf der nächsten Seite werden Ihnen die verschiedenen Marken angezeigt. Wählen Sie „Taurus“ und darunter das IC70 Pro Smart aus.
-
Seite 30: Lagerung Und Transport
Stellen Sie sich hinter das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.3 dieser Bedienungsanleitung. IC70 Smart... -
Seite 31: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Die Sicherheit kann nur dann gewährleistet werden, wenn Sie das Gerät regelmäßig auf Schäden und Verschleiß... -
Seite 32: Fehlercodes Und Fehlersuche
Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch. Bei Abweichungen erscheint auf dem Display ein Fehlercode und der normale Betrieb wird zu Ihrer Sicherheit gestoppt. Bitte kontaktieren Sie den Vertragspartner für den technischen Kundendienst. IC70 Smart... -
Seite 33: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Display Konsole Kunststoff abdeckungen Schrauben & Kabelverbindungen Pedale auf Festigkeit prüfen Legende: R = Reinigen;... -
Seite 34: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Pedale IC70 Smart... -
Seite 35: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / indoor bike Modellbezeichnung: IC70 Smart Artikelnummer: TF-IC70PRO-S... -
Seite 36: Teileliste
Anti-loosen nut M10*1.25*10T 70501-6-2775-N0 M10*1.25*10T C-clip(D22.5*D18.5*1.2T) 55519-1-2312-DA D22.5*D18.5*1.2T Waved 55120-5-2705-DA D27*D20.3*0.5T washer(D27*D20.3*0.5T) Flat washer(D26*D21*1.5T) 55120-1-2615-NA D26*D21*1.5T 23L/23R Pedal set(L&R) 58029-6-1160-B2 JD-005,9/16" Allen bolt M6x1.0x15L 50106-5-0012-C0 M6x1.0x15L Nylon nutM6x1.0x6T 55206-1-2006-CA M6x1.0x6T Bearing(#6002-2RS) 58006-6-1014-00 #6002-2RS C-clipS-15,1T 55515-1-0010-D0 S-15,1T,15 Flywheel shaft 850A1-6-3171-00 D15*135L IC70 Smart... - Seite 37 Fixed ring 71600-6-3178-B0 D13*D10*1.9 Anti-loosen nut 18600-6-3175-N1 3/8"-26UNFx6.5T 3/8"-26UNFx6.5T Allen nut D9.5x8T 55295-2-3008-NA D9.5x8T(3/8"- 26UNFx8T) Allen bolt M8x1.25x60L 50308-5-0060-F3 M8x1.25x60L Flat washerD16xD8.5x1.2T 55108-1-1612-FA D16xD8.5x1.2T Spring washer D15.4xD8.2x2T 55108-2-1520-FA D15.4xD8.2x2T Adjustable wheel 76100-6-2174-B0 D50*M10*1.5 Allen nut M10*1.5*8T 55210-2-2008-NA M10*1.5*8T Round wheel 84302-6-2175-00 D70.5*23 Allen bolt M8*1.25*40L...
- Seite 38 55330-3-3171-B8 31*71*30 Computer fi xing plate 850A1-6-2726-J0 BoltM5x0.8x30L 52605-2-0030-F0 M5x0.8x30L Flat washerD15*D5.2*3T 55105-1-1530-FA D15*D5.2*3T L knob 52710-1-0035-N0 M10*35L Flat washerD31.8*D10.5*3T 55110-1-3135-FA D31.8*D10.5*3T Protection Strip 815S5-6-2278-B0 50*10*3T Buff er strip (1) 850A1-6-2088-B0 85*10*2T Buff er strip (2) 815S5-6-2089-B0 85*15*2T IC70 Smart...
- Seite 39 Open-end wrentch 58030-6-1050-C0 153*6.5T Cross screwdriver 58030-6-1058-B0 PH2*100 Flat washerD18*D8.5*1.0T 55108-1-1810-W8 D18*D8.5*1.0T Bushing 24500-6-2704-F0 D13*D8.5*40L VR regulator 850A1-6-2583-00 65*15 Sensor bracket 71900-6-2565-B0 24*22*2.5T Adjustable rod 850A1-6-2228-N2 48.5*9*1.0T Round cross bolt 50805-2-0012-F0 M5*0.8*12L Nylon nut M5*0.8*5T 55205-1-2005-FA M5*0.8*5T Upper computer cable 850A1-6-2572-01 790L Round magnet...
-
Seite 40: Explosionszeichnung
Explosionszeichnung IC70 Smart... -
Seite 41: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 42 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. IC70 Smart...
-
Seite 43: Kontakt
KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 189 530984 +49 4621 4210-945 +49 4621 42 10 933 �� +49 4621 4210-698 �� �� info@fi tshop.dk info@fi tshop.fr ��... - Seite 44 Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! IC70 Smart...
- Seite 45 Notizen...
- Seite 46 Notizen IC70 Smart...
