2. Reparaturen am Plattenspieler
Siehe spezielle Service-Anleitung.
3. Reparaturen am Kassettenteil
Riemenwechsel!
Nach Ersetzen des Riemens bei der Montage der Schwung-
masse auf etwa 0,5 mm Axialspiel achten.
Der Zahlerriemen kann ohne spezielle Vorkehrungen ersetzt
werden. Printplatte montieren. Achtung auf Steuerhebel von
Aufnahmeschalter.
Motorwechsel
Motor abloten,
Befestigungsschrauben
mit Gummilagerung
entfernen.
Poulie auf neuen
Motor ummontieren.
Nach
Ein-

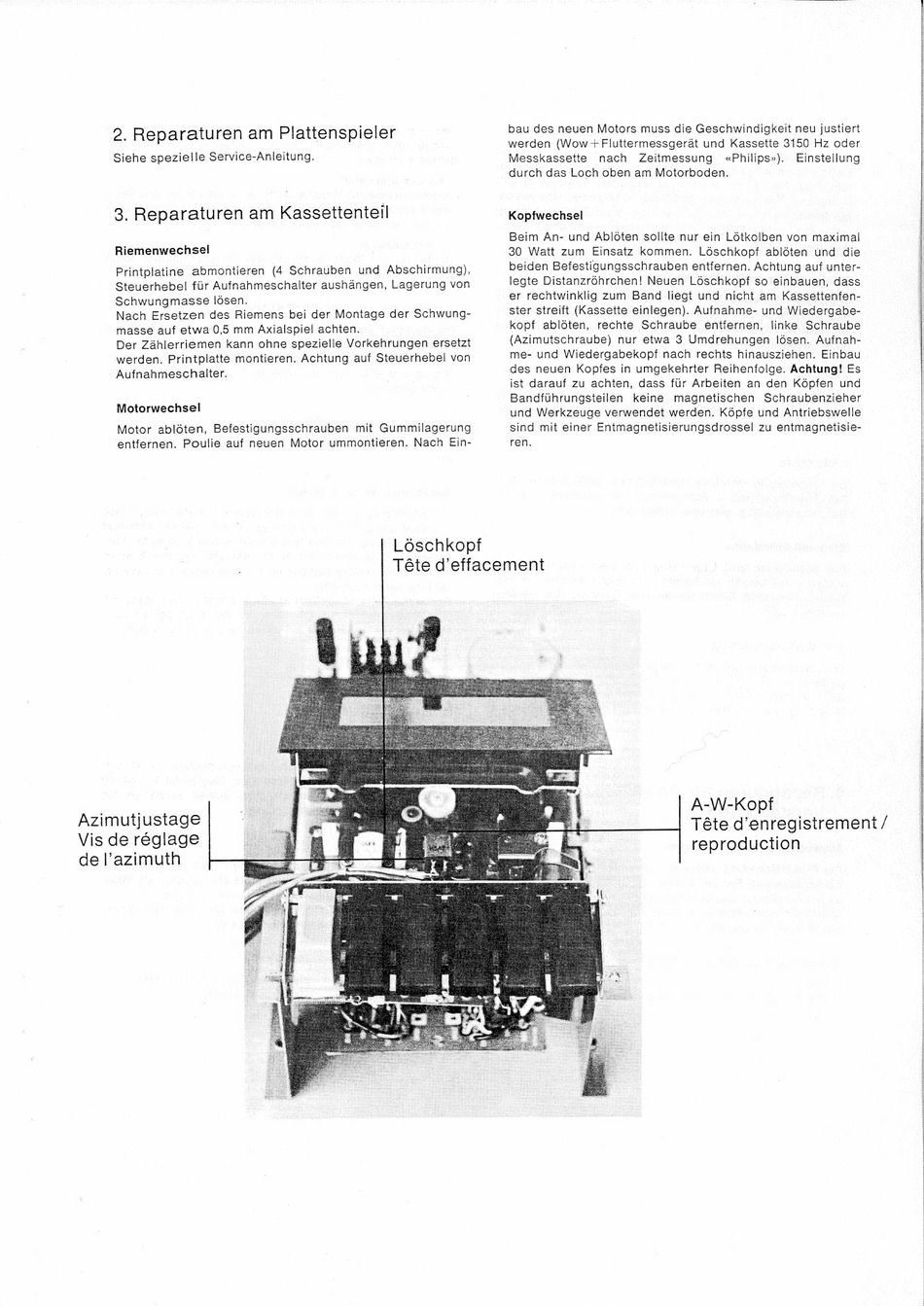

| LOschkopf
Téte d' effacement
bau des neuen Motors muss die Geschwindigkeit neu justiert
werden
(Wow + Fluttermessgerat und Kassette 3150 Hz oder
Messkassette
nach
Zeitmessung
«Philips»).
Einstellung
durch das Loch oben am Motorboden.
Kopfwechsel
Beim An- und Abloten sollte nur ein Lotkolben von maximal
30 Watt zum
Einsatz
kommen.
Loschkopf
abloten
und
die
beiden Befestigungsschrauben entfernen. Achtung auf unter-
legte Distanzrohrchen! Neuen Loschkopf so einbauen, dass
er rechtwinklig zum Band liegt und nicht am Kassettenfen-
ster streift (Kassette einlegen). Aufnahme- und Wiedergabe-
kopf
abloten,
rechte
Schraube
entfernen,
linke
Schraube
(Azimutschraube)
nur etwa 3 Umdrehungen
ldosen. Aufnah-
me- und Wiedergabekopf
nach rechts hinausziehen.
Einbau
des neuen
Kopfes in umgekehrter Reihenfolge. Achtung! Es.
ist darauf zu achten, dass fur Arbeiten an den Kopfen
und
Bandfuhrungsteilen
keine
magnetischen
Schraubenzieher
und Werkzeuge verwendet werden. Kopfe und Antriebswelle
sind mit einer Entmagnetisierungsdrossel
zu entmagnetisie-
ren.
A-W-Kopf
Azimutjustage
Vis de reglage
de l'azimuth
Téte d'enregistrement /
reproduction
EC aI
aN
ARO S
EP
O
