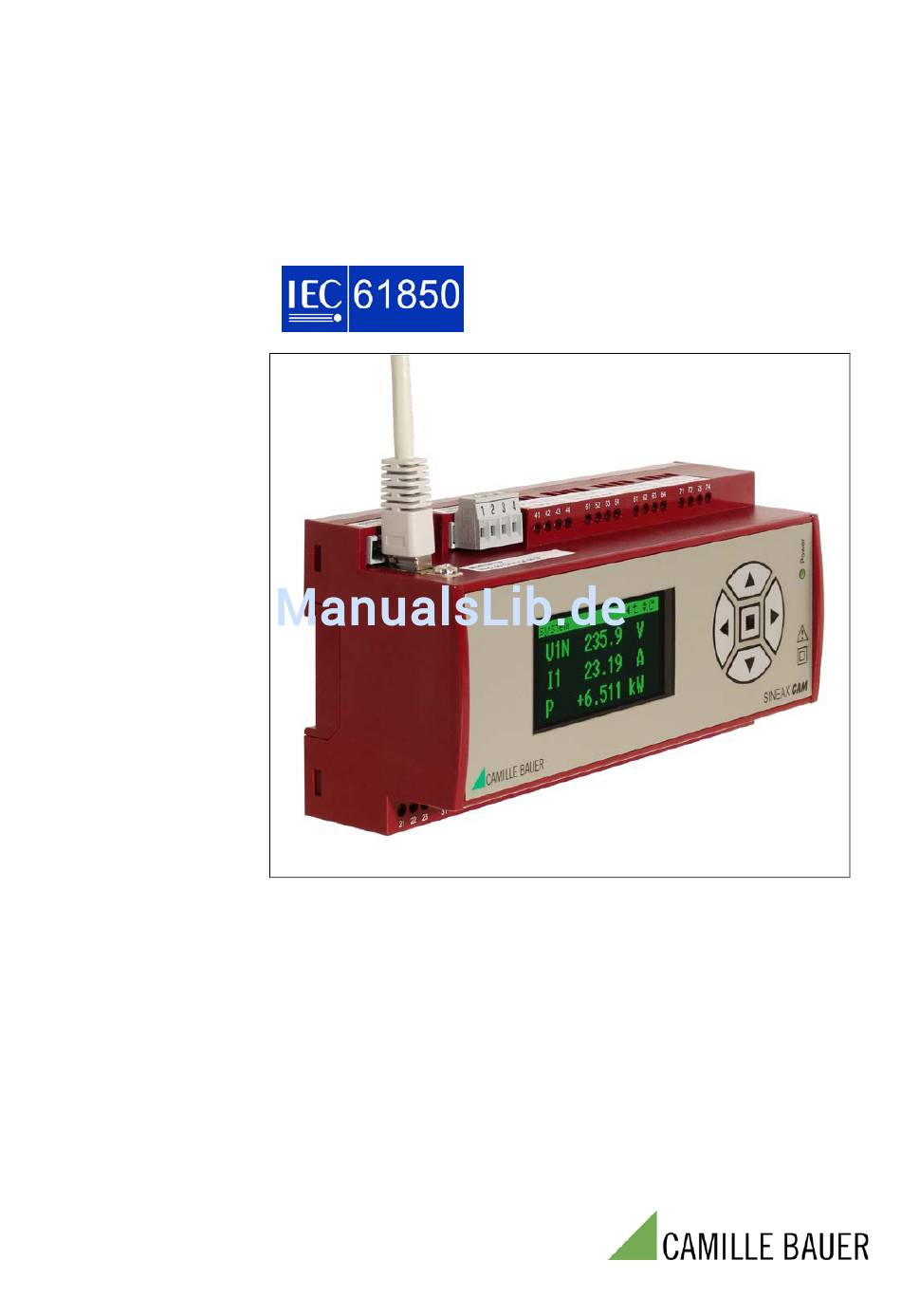

- Seite 1 Installationsanleitung Installation instructions SINEAX CAM 157 489 09.11 Camille Bauer AG Aargauerstrasse 7 CH-5610 Wohlen / Schweiz Telefon +41 56 618 21 11 Telefax +41 56 618 35 35 E-Mail: info@camillebauer.com http://www.camillebauer.com...
-
Seite 2: Verfügbare Dokumentation
Durchführung einer Konformitäts-Prüfung benötigt und ist auf dem Konformitäts-Zertifikat referenziert. SINEAX_CAM-61850_Certificate.pdf Das IEC61850 Konformitäts-Testzertifikat für den SINEAX CAM, ausgestellt durch KEMA. PICS, MICS, PIXIT und TISSUES bilden die Basis für die Konformitätsprüfung in Übereinstimmung mit der Norm IEC61850-10. -
Seite 3: Inhaltsverzeichnis
Hilfsmittel für die Installation des SINEAX CAM Hilfsmittel Funktionalität CB-Manager • Konfiguration der Messfunktionalität, Mittelungszeiten usw. • Konfiguration des I/O-Interfaces • Netzwerk-Einstellungen der IEC61850-Buskarte • Konfiguration der IP-Adressen für die Zeitsynchronisation via NTP- Server Web-Interface • Import / Export der ICD-Datei •... -
Seite 4: Bus-Anbindung
1. Bus-Anbindung Die Konfiguration der Netzwerkeinstellungen der IEC61850-Buskarte des SINEAX CAM kann nur über eine der lokalen Schnittstellen mit Hilfe der CB-Manager Software durchgeführt werden. 1.1 Anschluss Bevor ein Gerät an ein bestehendes Ethernet-Netzwerk angeschlossen werden, muss sichergestellt werden, dass es den normalen Netzwerkbetrieb nicht stören. -
Seite 5: Zeitsynchronisation Via Ntp-Protokoll
Die Synchronisation via NTP-Server wird nur aktiv, wenn die 'Synchronisation RTC' mit Hilfe der zugehörigen Checkbox aktiviert wird (siehe 1.2). 2. IEC61850-Anwendung Der SINEAX CAM mit IEC 61850 Unterstützung ist ein Messgerät, welches Signale konventioneller Strom- und Spannungswandler verarbeiten kann. Es ist nicht geeignet für die Anwendung mit elektronischen Wandlern gemäss... -
Seite 6: Mmxu
3.1 MMXU Dieser Node liefert gültige Messwerte falls unsymmetrische Dreiphasennetze mit drei oder vier Leitern oder Split- phase Systeme (Zweiphasen-Netze) überwacht werden. Einige der Messgrössen sind nur für 4-Leiter Netze ungleicher Belastung gültig (siehe Anhang). 3.2 MMXN Dieser Node liefert gültige Messwerte falls einphasige oder gleichbelastete Dreiphasen-Netze überwacht werden. Bei Dreileiter-Netzen gleicher Belastung ist die angegebene Netzspannung Vol=(U12+U23+U31)/3. -
Seite 7: Msqi
3.7 MSQI Die Berechnung der Unsymmetrie wird nur durchgeführt, falls das Gerät für die Anwendung in Dreileiter- oder Vierleiter-Netzen ungleicher Belastung konfiguriert ist. Einige der Messgrössen sind nur für bestimmte Netzformen verfügbar (siehe Anhang). 3.8 GGIO1…12 Der CAM stellt nicht nur Messwerte und Zählerstände des gemessenen Netzes zur Verfügung. Es kann auch als IEC61850-Gateway genutzt werden, um Informationen externer Geräte verarbeiten zu können, welche selbst nicht IEC61850-fähig sind. -
Seite 8: Messdaten
4. Messdaten 4.1 Polling Wie bei traditionellen Übertragungsprotokollen, können auch bei der IEC61850-Kommunikation Werte einzeln oder in Gruppen abgefragt werden (sog. Polling). Dabei geht der Anstoss vom übergeordneten System aus. Die gesendeten Messwerte sind nur aktualisiert, falls die für jede einzelne Grösse hinterlegte Ansprechschwelle (Dead-band) seit der letzten Abfrage überschritten wurde. - Seite 9 9/19...
-
Seite 10: Available Documentation
Installation instructions The present document provides instructions about the installation of the SINEAX CAM with IEC61850 interface. To provide more detailed information it also refers to some of the below listed documents, which are available via included CD or via http://www.camillebauer.com. - Seite 11 Tools for the SINEAX CAM installation Tool Functionality CB-Manager • Configuration of measurement functionality, averaging times etc. • Configuration of I/O interface • Network settings of IEC61850 bus card • Configuration of IP addresses for the time synchronization via NTP server Web-Interface •...
-
Seite 12: Bus Connection
1. Bus connection The configuration of the network settings of the IEC61850 bus card of the SINEAX CAM can be performed via one of the local interfaces by means of the CB-Manager software only. 1.1 Connection Before a device can be connected to an existing Ethernet network, you have to ensure that it will not disturb the normal network service. -
Seite 13: Time Synchronization Via Ntp Protocol
The synchronization via NTP server will be active only, if the 'Synchronization RTC' is activated by means of the associated checkbox (see above). 2. IEC61850 application The SINEAX CAM with IEC 61850 support is a measurement device, which is able to process signals of conventional current and voltage transformers. It's not... -
Seite 14: Mmxu
3.1 MMXU This node provides valid measurement data if an unbalanced three-phase system with three or four wires or a split-phase system (two phase system) is monitored. Some of the measurements are valid for unbalanced 4-wire systems only (see appendix). 3.2 MMXN This node provides valid measurement data if single phase or balanced three-phase systems are monitored. -
Seite 15: Msqi
3.7 MSQI The calculation of the unbalance will be performed only if the device is used for a 3- or 4-wire system with unbalanced load. Some of the measured quantities are available for specific systems only (see appendix). 3.8 GGIO1…12 CAM not only provides measurement data and meter standings of the measured power system. -
Seite 16: Measurement Data
4. Measurement data 4.1 Polling As for traditional transmission protocols, also for the IEC61850 communication measurement values can be queried individually or in groups (so called Polling). The superior system initiates such a communication. The measurements are updated only if the individual threshold (dead-band), which can be set for each value, has been exceeded since the last query. -
Seite 17: Appendix: Logical Node Information
Appendix: Logical node information MMXU: Measured quantities of a three-phase systems This node provides instantaneous measurements of an unbalanced multi-phase system Attribute Name Attr. Type Explanation LNName Shall be inherited from Logical-Node Class (see IEC 61850-7-2) Data Common Logical Node Information LN shall inherit all Mandatory Data from Common Logical Node Class Measured values TotW... - Seite 18 MSQI - Sequence and imbalance This node provides data of the imbalance analysis of 3 or 4-wire systems with unbalanced load Attribute Name Attr. Type Explanation LNName Shall be inherited from Logical-Node Class (see IEC 61850-7-2) Data Common Logical Node Information LN shall inherit all Mandatory Data from Common Logical Node Class Measured values SeqA...
- Seite 19 MSTA: Metering statistics Attribute Name Attr. Type Explanation LNName Shall be inherited from Logical-Node Class (see IEC 61850-7-2) Data Common Logical Node Information LN shall inherit all Mandatory Data from Common Logical Node Class Measured values AvAmps Average current system (single phase measurement only) MaxAmps Maximum current system (single phase measurement only) MinAmps...
