M1+_G2

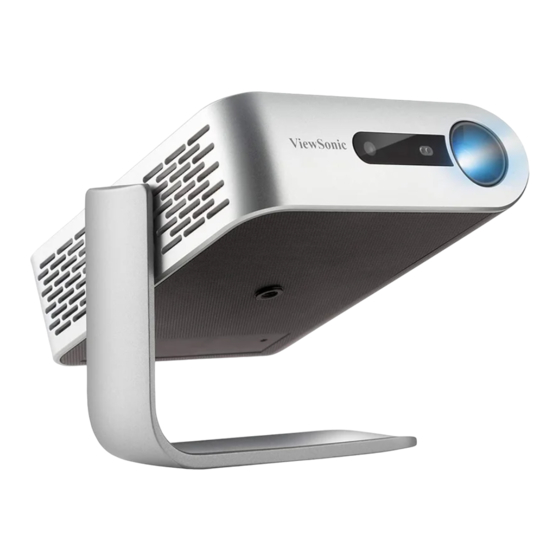

Tragbarer LED-Projektor
Bedienungsanleitung
Modell Nr. VS18242
P/N: M1+_G2

Werbung

loading

Inhaltszusammenfassung für ViewSonic M1+G2

  • Seite 1 M1+_G2 Tragbarer LED-Projektor Bedienungsanleitung Modell Nr. VS18242 P/N: M1+_G2...
  • Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
  • Seite 3 Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme des Projektors die Sicherheitshinweise. • Bewahren Sie diese Anleitung zum künftigen Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie sämtliche Anweisungen. • Lassen Sie einen Abstand von 50 cm rund um den Projektor, damit eine angemessene Belüftung gewährleistet bleibt.
  • Seite 4 Stromversorgung (USV) anschließen. • Schalten Sie den Projektor sofort ab und wenden Sie sich an Ihren Händler oder ViewSonic®, falls Sie Rauch, ungewöhnliche Geräusche oder einen komischen Geruch bemerken. Eine weitere Benutzung des Projektors ist gefährlich. • Verwenden Sie nur vom Hersteller angegebene Zusatz- und Zubehörteile.
  • Seite 5 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Projektor ......................... 9 Fernbedienung ...................... 10 Fernbedienung – effektive Reichweite..............11 Fernbedienung – Batterien wechseln ..............11 Grundeinstellungen ........... 12 Eine Position wählen – Projektionsausrichtung ...........12 Projektionsgrößen ....................13 Verbindungen herstellen ........... 14 An Stromversorgung anschließen .................14 Gleichspannung (Netzausgang) ................
  • Seite 6 Projektor verwenden ..........25 Projektor starten ....................25 Projiziertes Bild anpassen ..................26 Höhe und Projektionswinkel des Projektors anpassen ......... 26 Fokus anpassen ..................... 26 Erstmalige Aktivierung ..................27 Bevorzugte Sprache....................27 Projektionsausrichtung ..................28 Network Settings (Netzwerkeinstellungen) ............28 Projektor abschalten ....................29 Eingangsquelle ausgewählt –...
  • Seite 7 Anhang ..............70 Technische Daten ....................70 Timing-Tabelle ......................71 HDMI/USB-C-Video-Timing ................... 71 HDMI/USB-C – unterstütztes PC-Timing ............... 72 Unterstütztes 3D-Timing ..................73 LED-Anzeigen ......................74 Problemlösung ......................75 Wartung ........................77 Allgemeine Vorsichtsmaßnahmen ................ 77 Objektiv reinigen ....................77 Gehäuse reinigen ....................77 Projektor lagern ....................77 Informationen zu Richtlinien und Service ....
  • Seite 8 Einleitung Lieferumfang Element Beschreibung Projektor Netzkabel USB-Type-C-Kabel Netzteil Fernbedienung mit Batterien Tragetasche Schnellstartanleitung...
  • Seite 9 Übersicht Projektor ENTER Micro USB-C HDMI USB READER 5V/1A OUT Element Beschreibung Element Beschreibung Lautsprecher [11] Enter / Ein-/Austaste IR-Empfänger [12] Lautstärke verringern Stativhalterung [13] Lautstärke erhöhen Fokusring [14] Return (Zurück) microSD-Schlitz [15] Lautsprecher-PR DC IN [16] IR-Empfänger USB-C [17] Akkuanzeige HDMI [18]...
  • Seite 10 Fernbedienung Taste Beschreibung [1] Ein/Aus Schaltet den Projektor ein oder aus. [2] Quelle Zeigt das Eingangsquelle-Auswahlmenü [3] Fokus Bild automatisch fokussieren [4] Bluetooth-Modus Bluetooth aktivieren [5] Aufwärts/Abwärts/ Navigieren und Menüelemente wählen; Links/Rechts Trapezkorrektur [6] OK Bestätigt die Auswahl [7] Einstellungen Zeigt das Menü Setting (Einstellung) [8] Zurück Zurück zum vorherigen Bildschirm [9] Startseite Aufrufen des Bildschirms Home (Startseite) [10] Lautstärkeregelung Zum Erhöhen oder Verringern der Lautstärke [11] Stumm Stummschaltung aktivieren...
  • Seite 11 Fernbedienung – effektive Reichweite Stellen Sie anhand der nachstehenden Schritte die angemessene Funktion der Fernbedienung sicher: 1. Die Fernbedienung muss innerhalb eines Winkels von 30 Grad lotrecht zu dem/ den Fernbedienungssensor(en) des Projektors gehalten werden. 2. Der Abstand zwischen Fernbedienung und Fernbedienungssensor(en) sollte maximal 8 Meter betragen. Fernbedienung – Batterien wechseln 1. Öffnen Sie die Batteriefachabdeckung, indem Sie die Fernbedienung mit der Rückseite nach oben drehen und die Abdeckung in Pfeilrichtung öffnen. 2. Entfernen Sie vorhandene Batterien (falls erforderlich) und legen Sie zwei AAA- Batterien ein. Beachten Sie die Polarität entsprechend der Kennzeichnung im Boden des Batteriefachs. Plus (+) zu Pluspol und Minus (-) zu Minuspol. 3. Bringen Sie die Batteriefachabdeckung wieder an, indem Sie sie an der Basis ausrichten und in Position drücken. Hinweis:  • Lassen Sie Fernbedienung und Batterien nicht in übermäßiger Hitze oder einer feuchten Umgebung.
  • Seite 12 Grundeinstellungen Dieser Abschnitt bietet detaillierte Anweisungen zur Ersteinrichtung Ihres Projektors. Eine Position wählen – Projektionsausrichtung Persönliche Präferenzen und Raumlayout entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position Ihrer Leinwand. • Position einer geeigneten Steckdose. • Position und Abstand zwischen Projektor und anderen Geräten. Der Projektor ist darauf ausgelegt, in einer der folgenden Positionen installiert zu werden: Standort...
  • Seite 13 Projektionsgrößen • 16:9-Bild auf einer 16:9-Leinwand Hinweis: (e) = Leinwand / (f) = Objektivmitte 16:9-Bild auf einer 16:9-Leinwand (a) Leinwand- (b) Projektions- (c) Bildhöhe Bildbreite größe entfernung 76,2 32,16 0,82 14,7 37,36 26,15 101,6 42,88 1,09 19,6 49,81 34,86 53,6 1,36 24,5 62,26...
  • Seite 14 Verbindungen herstellen Dieser Abschnitt erläutert die Verbindung des Projektors mit anderen Geräten. An Stromversorgung anschließen Gleichspannung (Netzausgang) 1. Schließen Sie das Netzkabel an das Netzteil an. 2. Verbinden Sie das Netzteil mit dem Gleichspannungseingang an der Seite des Projektors. 3. Stecken Sie den Netzstecker in eine Steckdose. Bei Verbindung wird die Status- LED rot.
  • Seite 15 Über Powerbank-Funktion einschalten Der Projektor kann auch über eine Powerbank mit Strom versorgt werden. 15V/3A So versorgen Sie Ihren Projektor mit Strom: 1. Verbinden Sie ein Ende des USB-Type-C-Kabels mit dem USB-C-Anschluss des Projektors. 2. Verbinden Sie das andere Ende des USB-Type-C-Kabels mit der Powerbank. Hinweis: Die Powerbank sollte mindestens 45 W (15 V / 3 A) bieten und Power- Delivery- (PD) Protokollausgabe unterstützen.
  • Seite 16 Externe Geräte anschließen USB A HDMI HDMI HDMI-Verbindung Verbinden Sie ein Ende eines HDMI-Kabels mit dem HDMI-Anschluss Ihres Videogerätes. Verbinden Sie dann das andere Ende des Kabels mit dem HDMI- Anschluss (unterstützt HDCP 1.4/HDMI 1.4) Ihres Projektors. USB-Verbindung USB-Type-A-Verbindung Schließen Sie zur Wiedergabe von Fotos, Musik und Filmen einfach ein USB- Flash-Laufwerk an den Anschluss USB Type A an.
  • Seite 17 1. Anwendung „Google Home“ herunterladen, installieren und öffnen. 2. Zum Aktualisieren der App ziehen und 30 Sekunden warten. 3. Nun ist „ViewSonic PJ-XXXX“ zu sehen; wählen Sie es aus. Hinweis: Einige Android-Geräte unterstützen direktes „Casting“. Falls Ihr Gerät dies unterstützt, rufen Sie die Casting-Funktion auf und wählen Sie „ViewSonic PJ-XXX“...
  • Seite 18 Mit Bluetooth verbinden Bluetooth Speaker (Bluetooth-Lautsprecher) Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Links und Rechts an der Fernbedienung Bluetooth Speaker (Bluetooth-Lautsprecher) oder Bluetooth Pairing (Bluetooth- Kopplung).
  • Seite 19 3. Wenn der Dialog unten erscheint, wählen Sie Yes (Ja) und drücken Sie OK an der Fernbedienung, um den Bluetooth-Modus aufzurufen. 4. Beim Aufrufen des Koppelungsmodus ist ein Soundeffekt zu hören. 5. Nach erfolgreicher Verbindung hören Sie einen weiteren Soundeffekt. Hinweis: •...
  • Seite 20 Bluetooth Out (Bluetooth-Ausgang) Verbinden Sie den Projektor mit externen Kopfhörern oder Lautsprechern, die Bluetooth unterstützen. Ihr Gerät verbinden und koppeln: 1. Navigieren Sie zu: Home (Startseite) > Bluetooth. 2. Wählen Sie mit den Richtungstasten Links und Rechts an der Fernbedienung die Option Bluetooth Out (Bluetooth-Ausgang).
  • Seite 21 Mit Netzwerken verbinden WLAN-Verbindung So stellen Sie eine WLAN-Netzwerkverbindung her: 1. Navigieren Sie zu: Home (Startseite) > Setting (Einstellung) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit der Links- oder Rechtstaste an der Fernbedienung die Option On (Ein).
  • Seite 22 4. Wenn Sie eine Verbindung zu einem sicheren WLAN-Netzwerk herstellen möchten, müssen Sie bei Aufforderung das Kennwort eingeben.
  • Seite 23 Nutzer-SSID 1. Navigieren Sie zu: Home (Startseite) > Setting (Einstellung) > Network Settings (Netzwerkeinstellungen) > Wi-Fi (WLAN) 2. Wählen Sie mit der Links- oder Rechtstaste an der Fernbedienung die Option On (Ein). 3. Wählen Sie aus der Liste verfügbarer WLAN-Netzwerke Others (Sonstiges) und drücken Sie OK an der Fernbedienung.
  • Seite 24 5. Geben Sie bei Aufforderung das Kennwort ein. Hinweis: Sie sollen die Netzwerkeinstellungen automatisch vom System konfigurieren lassen.
  • Seite 25 Projektor verwenden Projektor starten 1. Achten Sie darauf, dass der Projektor an eine Stromversorgung angeschlossen oder der Akku ausreichend aufgeladen ist. 2. Öffnen Sie den intelligenten Ständer, indem Sie seine Objektivabdeckung nach unten bewegen. ENTER ENTER 3. Bewegen Sie den intelligenten Ständer in Ihren gewünschten Betrachtungswinkel.
  • Seite 26 Projiziertes Bild anpassen Höhe und Projektionswinkel des Projektors anpassen Der Projektor verfügt über einen (1) intelligenten Ständer. Durch Anpassung des Ständers ändern sich Höhe und vertikaler Projektionswinkel des Projektors. Passen Sie den Ständer zur Feinabstimmung der Position des projizierten Bildes sorgfältig Hinweis: •...
  • Seite 27 Erstmalige Aktivierung Bei erstmaliger Aktivierung des Projektors müssen Sie Ihre bevorzugte Sprache, Projektionsausrichtung und Netzwerkeinstellungen wählen. Befolgen Sie die Bildschirmanweisungen mit den Tasten OK und Aufwärts/Abwärts/Links/Rechts an der Fernbedienung. Bei Anzeige des Bildschirms „Finish“ (Fertigstellen) zeigt dies an, dass der Projektor einsatzbereit ist. Bevorzugte Sprache Wählen Sie die gewünschte Sprache und drücken Sie zur Bestätigung der Auswahl...
  • Seite 28 Projektionsausrichtung Wählen Sie die bevorzugte Projektionsausrichtung und drücken Sie zur Bestätigung der Auswahl OK. Informationen dazu finden Sie unter Seite 12. Network Settings (Netzwerkeinstellungen) Wählen Sie eine der verfügbaren WLAN-Optionen. Informationen dazu finden Sie unter Seite 21.
  • Seite 29 Projektor abschalten 1. Halten Sie die Ein-/Austaste am Projektor drei (3) Sekunden gedrückt oder drücken Sie die Ein-/Austaste an der Fernbedienung. 2. Durch Drücken der Ein-/Austaste an der Fernbedienung erscheint folgende Meldung: 3. Wählen Sie mit der Aufwärts-/Abwärtstaste an der Fernbedienung die Option Turn Off (Abschalten) und drücken Sie OK an der Fernbedienung.
  • Seite 30 Eingangsquelle ausgewählt – Bildschirmmenübaum Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) und Advanced (Erweitert) anpassen. Hauptmenü Untermenü Menüoption Image Setting Color Mode Brightest (Farbmodus) (Am hellsten) (Bildeinstel- lungen) Movie (Film) Gaming Brightness (-/+, 0~100) (Helligkeit) Contrast (Kontrast) (-/+, 0~100) Color Temp 6.500K...
  • Seite 31 Hauptmenü Untermenü Menüoption Advanced Aspect Ratio Auto (Seitenverhältnis) (Erweitert) 16:9 HDMI Settings Range (Bereich) Auto (HDMI-Einstellungen) Full (Vollbild) Limited (Beschränkt) 3D Settings 3D Sync (3D-Sync) Auto (3D-Einstellungen) Off (Aus) Frame Sequential Frame Packing Top-Bottom Side-by-Side 3D Sync Invert Disable (Deaktivieren) (3D-Synchr.
  • Seite 32 Menü Image Setting (Bildeinstellungen) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Image Setting (Bildeinstellungen) anpassen. So greifen Sie auf das Menü Image Setting (Bildeinstellungen) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü.
  • Seite 33 3. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 4. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste.
  • Seite 34 Menüoption Beschreibung Color Mode Der Projektor verfügt über verschiedene vordefinierte (Farbmodus) Bildmodi, aus denen Sie entsprechend Ihrer Betriebsumgebung und Ihres Eingangssignals wählen können. Brightest (Am hellsten) Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen besonders hohe Helligkeit benötigt wird, d.
  • Seite 35 Menüoption Beschreibung Color Temp Wählen Sie die Farbtemperatur. (Farbtemperatur) • 6.500K: Wahrt normale weiße Farbgebung. • 7.500K: Eine höhere, kühlere Farbtemperatur als 6.500K. • 9.300K: Die höchste Farbtemperatur; lässt das Bild maximal bläulich/weißlich erscheinen. Tint (Farbton) Je höher der Wert, desto grünlicher das Bild. Je geringer der Wert, desto stärker tendiert der Bildfarbton Richtung Rot.
  • Seite 36 Menü Advanved (Erweitert) Nach Auswahl Ihrer Eingangsquelle können Sie die Menüs Advanced (Erweitert) anpassen. So greifen Sie auf das Menü Advanced (Erweitert) zu: 1. Drücken Sie die Einstellungstaste an der Fernbedienung. 2. Rufen Sie mit der Rechtstaste das Menü Advanced (Erweitert) auf.
  • Seite 37 3. Wählen Sie mit der Aufwärts-/Abwärtstaste ein Menü. 4. Rufen Sie dann mit der Links-/Rechtstaste das/die Untermenü(s) auf und/oder passen Sie die Einstellungen an. 5. Drücken Sie zum Zurückkehren zum vorherigen Menü oder zum Verlassen die Zurück-Taste.
  • Seite 38 Menüoption Beschreibung Aspect Ratio Das Seitenverhältnis bezeichnet das Verhältnis zwischen (Seitenverhältnis) Bildbreite und Bildhöhe. Mit dem Einzug der digitalen Signalverarbeitung können Digitalgeräte – wie Ihr Projektor – die Bilddarstellung dynamisch strecken und die Bildausgabe zu einem anderen, vom Originalsignal abweichenden Seitenverhältnis skalieren. Hinweis: Unterstützt nur HDMI/USB-C-Signaleingang.
  • Seite 39 Menüoption Beschreibung 3D Settings Ermöglicht Ihnen das Ansehen von 3D-Filmen, -Videos und (3D-Einstellun- -Sportveranstaltungen auf realistischere Weise, indem die gen) Bildtiefe beim Tragen einer 3D-Brille gezeigt wird. 3D-Sync Anpassen und wählen aus: Automatic (Automatisch), Off (Aus), Frame Sequential, Frame Packing, Top-Bottom, Side- by-Side.
  • Seite 40 Projektor bedienen Dieser Abschnitt stellt den Home Screen (Startbildschirm) und seine Menüs vor. Home Screen (Startbildschirm) Der Home Screen (Startbildschirm) wird bei jedem Projektorstart angezeigt. Navigieren Sie mit den Richtungstasten an der Fernbedienung zum Home Screen (Startbildschirm). Sie können unabhängig von Ihrer aktuellen Seite jederzeit zum Haupt-Home Screen (Startbildschirm) zurückkehren, indem Sie die Taste Home (Startseite) an der Fernbedienung drücken.
  • Seite 41 Home Screen (Startbildschirm) – Bildschirmmenübaum Hauptmenü Untermenü Menüoption File Management (Dateiverwal- tung) Apps Center Aptoide (AppsCenter) Bluetooth Bluetooth Speaker (Bluetooth- Lautsprecher) Bluetooth Pairing (Bluetooth- Kopplung) Bluetooth Out (Bluetooth- Ausgang) Setting Network Settings Wi-Fi Off (Aus) (Netzwerkeinstel- (Einstellungen) On (Ein) SSID: lungen) Configure IP (IP konfigurieren)
  • Seite 42 Hauptmenü Untermenü Menüoption Setting Basic Settings Language English (Grundeinstellun- (Sprache) (Einstellungen) French gen) German Italian Spanish Russian 繁體中文 簡體中文 日本語 韓語 Swedish Dutch Turkish Czech Portuguese Thai Polish Finnish Arabic Indonesian Hindi Vietnam Greek Projector Front Table Projection (Vorne Tisch) (Projektorprojek- Front Ceiling tion)
  • Seite 43 Hauptmenü Untermenü Menüoption Setting Advanced Settings Power On Source Home (Startseite) (Erweiterte (Quelle (Einstellungen) HDMI Einstellungen) einschalten) USB-C Power On/Off Ring Off (Aus) Tone (Signalton On (Ein) beim Ein-/ Abschalten) Intelligente Auto Power Disable Energie Off (Auto. (Deaktivieren) Abschaltung) 10 minutes (10 Minuten) 20 minutes (20 Minuten)
  • Seite 44 Hauptmenü Untermenü Menüoption Setting Advanced Settings High Altitude Off (Aus) (Erweiterte Mode (Einstellungen) On (Ein) Einstellungen) (Höhenmodus) Reset Settings Yes (Ja) (Einstellungen Cancel zurücksetzen) (Abbrechen) Reset to Factory Yes (Ja) Default (Auf Cancel Werksstandard (Abbrechen) rücksetzen) Firmware Upgrade Software Update (Firmware- Online (Online- Aktualisierung)
  • Seite 45 Menu Operations (Menübedienung) File Management (Dateiverwaltung) Verwalten Sie mühelos Dateien und Ordner. 1. Wählen Sie: Home (Startseite) > File Management (Dateiverwaltung). 2. Wählen Sie ein Gerät aus der Eingangsliste. Wählen Sie mit den Richtungstasten die gewünschte Datei. Drücken Sie dann zum Öffnen der ausgewählten Datei OK an der Fernbedienung.
  • Seite 46 So bearbeiten Sie eine Datei 1. Halten Sie unter File Management (Dateiverwaltung) die OK-Taste drei (3) Sekunden gedrückt. 2. Ein Kontrollkästchen erscheint vor jeder Datei. Verwenden Sie die Richtungstasten und drücken Sie zur Auswahl einer oder mehrerer Dateien OK. 3. Durch Drücken der Rechts-Taste werden die Kästchen Copy (Kopieren), Paste 13:00 (Einfügen), Cut (Ausschneiden), Delete (Löschen), Select All (Alles wählen) und Return (Zurück) verfügbar.
  • Seite 47 Schaltflächen des Medienreglers verwenden Die Schaltflächen des Medienreglers erscheinen, falls eine zu öffnende Video-, Musik- oder Fotodatei ausgewählt wird. Bild Video Musik Zurück Zurück Zurück Wiedergabe Rücklauf Wiedergabe Weiter Wiedergabe Pause Vergrößern Pause Weiter Verkleinern Schnellvorlauf Zufällig Links drehen Weiter Alles wiederholen Rechts drehen Eines wiederholen...
  • Seite 48 Unterstützte Dateiformate Multimediaformate Erweitern Codec .xvid Video Xvid, H.264 .avi Audio .mp4 .m4v Video H.264/MPEG-4 .mov .mkv Video H.264 Video H.264, MPEG-2 .trp Audio .mts .m2ts Video MPEG-1, MPEG-2 .vob Audio DVD-LPCM .mpg Video MPEG-1 Hinweis: Das AAC-Audioformat wird nicht unterstützt. Office-Formate Elemente Anzeigen...
  • Seite 49 Apps Center (AppsCenter) Zum Anzeigen, Starten und Deinstallieren von Apps. 1. Wählen Sie zur Anzeige Ihrer Apps: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. Drücken Sie dann zum Starten der App OK an der Fernbedienung. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.
  • Seite 50 • Sie können Drittanbieter-Apps mittels .apk-Datei im File Management (Dateiverwaltung) installieren. Allerdings können bei Drittanbieter-Apps Kompatibilitätsprobleme auftreten. • Nicht von ViewSonic im Voraus installierte Apps sind möglicherweise nicht kompatibel oder funktionieren nicht einwandfrei. • Einige Apps erfordern möglicherweise eine Tastatur oder Maus.
  • Seite 51 Apps deinstallieren 1. Öffnen Sie Apps Center (AppsCenter) durch Auswahl von: Home (Startseite) > Apps Center (AppsCenter). 2. Wählen Sie mit den Richtungstasten die gewünschte App. 3. Halten Sie OK an der Fernbedienung drei (3) Sekunden gedrückt. Das nachstehende Dialogfenster erscheint: 4.
  • Seite 52 Bluetooth Der Projektor ist mit Bluetooth ausgestattet, damit Sie Ihr Gerät zur Audiowiedergabe drahtlos verbinden können. Informationen dazu finden Sie unter „Mit Bluetooth verbinden“ auf Seite 18.
  • Seite 53 Setting (Einstellungen) Unter Setting (Einstellungen) können Sie Network (Netzwerk), Basic (Basis) und Advanced Settings (Erweiterte Einstellungen), Date & Time (Datum und Zeit), Firmware Update (Firmware-Aktualisierung) anpassen und Informationen einsehen. Network Settings (Netzwerkeinstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Network Settings (Netzwerkeinstellungen) 13:00 Basic Settings...
  • Seite 54 2. Zeigen und passen Sie Ihre WLAN- und Netzwerkeinstellungen an. 3. Beachten Sie zur Einrichtung einer Drahtlosverbindung „Mit Netzwerken verbinden“ auf Seite 21.
  • Seite 55 Basic Settings (Grundeinstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Basic Settings (Basiseinstellungen) 13:00 Network Settings Date & Time Basic Settings Firmware Update Advanced Settings Information 2. Wählen Sie mit der Aufwärts- und Abwärtstaste die gewünschte Option und drücken Sie OK.
  • Seite 56 Menü Beschreibung Keystone Passen Sie die Trapezkorrektur an. (Trapezkorrektur) Manual (Manuell) Trapezkorrektur kann manuell von -40 bis 40 angepasst werden. Auto V Keystone (Auto-V-Trapezkorrektur) Sorgt für ein rechteckiges Bild durch automatische Anpassung der Trapezkorrektur, wenn die Anzeige durch Neigen des Projektors trapezförmig verzerrt ist. •...
  • Seite 57 Date & Time (Datum und Zeit) Passen Sie Datum, Zeit, Zeitzone und Zeitformat an. Hinweis: Die Zeit wird nach Verbindung mit dem Internet oben rechts angezeigt. 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Date & Time (Datum und Zeit). 13:00 Network Settings Basic Settings...
  • Seite 58 Menü Beschreibung Automatic Date & Time Nutzer können Datum und Zeit nach Verbindung mit (Datum und Uhrzeit dem Internet automatisch synchronisieren. automatisch) On (Ein) Schalten Sie die Synchronisierung ein. Off (Aus) Schalten Sie die Synchronisierung ab. Time Zone (Zeitzone) Wählen Sie Ihren gewünschten Ort. Time Format Wählen Sie ein anderes Anzeigezeitformat.
  • Seite 59 Firmware Upgrade (Firmware-Aktualisierung) Nutzer können die Firmware online oder per USB aktualisieren und die Versionsnummer prüfen. Hinweis: Trennen Sie während der Aktualisierung weder Netz- noch USB-Kabel. Unterbrechen Sie nicht die Internetverbindung. 1. Stellen Sie vor Aufrufen des Menüs Firmware Upgrade (Firmware- Aktualisierung) sicher, dass der Projektor mit dem Internet verbunden ist.
  • Seite 60 Software-Aktualisierung). 2. Wählen Sie Enter mit der OK-Taste an der Fernbedienung. 3. Das System prüft die ViewSonic-Webseite (OTA) und zeigt die nachstehende Dialogmeldung, wenn eine neue Firmware vorhanden ist. 4. Durch Auswahl von Yes (Ja) erscheint eine Fortschrittsleiste, sobald die Aktualisierung beginnt.
  • Seite 61 Firmware-Aktualisierung per USB 1. Laden Sie die neueste Version von der ViewSonic-Webseite herunter und kopieren Sie die Datei auf ein USB-Gerät. 2. Verbinden Sie das USB-Gerät mit dem Projektor, navigieren Sie dann zu: Home (Startseite) > Setting (Einstellungen) > Firmware Upgrade (Firmware- Aktualisierung) >...
  • Seite 62 Advanced Settings (Erweiterte Einstellungen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Advanced Settings (Erweiterte Einstellungen). 13:00 Network Settings Basic Settings Date & Time Firmware Update Information Advanced Settings 2. Wählen Sie mit der Aufwärts- und Abwärtstaste die gewünschte Option und drücken Sie OK.
  • Seite 63 Menü Beschreibung Power On Source Ermöglicht dem Nutzer, die gewünschte Quelle direkt (Quelle einschalten) nach Einschalten des Projektors aufzurufen. Power On/Off Ring Tone Zum Aktivieren oder Deaktivieren des Signaltons beim (Signalton beim Ein-/ Ein-/Abschalten. Abschalten) Smart Energy Auto Power Off (Auto. Abschaltung) (Intelligente Energie) Der Projektor kann nach einem festgelegten Zeitraum nicht automatisch abgeschaltet werden, sobald keine...
  • Seite 64 Menü Beschreibung Light Source Level Wählen Sie den geeigneten Stromverbrauch der LED. (Lichtquellenlevel) Modus Leistungsaufnahme Full (Vollbild) 100% Eco (Öko) Extended Eco (Öko erweitert) Battery Saving (Akku schonen) High Altitude Mode In einer Umgebung auf einer Höhe von 1.500 bis 3.000 (Höhenmodus) m über dem Meeresspiegel und mit einer Temperatur zwischen 5 °C und 25 °C sollte der High Altitude Mode...
  • Seite 65 Menü Beschreibung Reset to Factory Default Setzen Sie Einstellungen auf den Werkszustand zurück. (Auf Werksstandard Hinweis: Lichtquellenstunden bleiben rücksetzen) unverändert.
  • Seite 66 Information (Informationen) 1. Wählen Sie: Home (Startseite) > Setting (Einstellungen) > Information (Informationen). 13:00 Network Settings Basic Settings Date & Time Firmware Update Advanced Settings Information 2. Zur Anzeige von Systemstatus und Informationen. Hinweis: Mit der Home (Startseite)-Taste an der Fernbedienung können Sie jederzeit zum Home Screen (Startbildschirm) zurückkehren.
  • Seite 67 Screen Mirroring (Bildschirmspiegelung) Zum Spiegeln des Bildschirms Ihres persönlichen Gerätes. Beachten Sie zur Einrichtung einer kabellosen Bildschirmspiegelung „Drahtlose Bildschirmspiegelung“ auf Seite 17. Hinweis: Sicherstellen, dass Ihr Gerät mit demselben Netzwerk wie der Projektor verbunden ist.
  • Seite 68 Adding Apps (Apps zufügen) Fügen Sie Ihre bevorzugte App dem Home Screen (Startbildschirm) hinzu. 1. Wählen Sie am Home Screen (Startbildschirm) die Option Add App (App zufügen) und drücken Sie dann OK an der Fernbedienung. 2. Wählen Sie mit den Richtungstasten die gewünschte App und drücken Sie OK.
  • Seite 69 3. Nun erscheint Ihre bevorzugte App am Home Screen (Startbildschirm). Apps vom Home Screen (Startbildschirm) löschen 1. Wählen Sie am Home Screen (Startbildschirm) die App, die Sie löschen möchten. Halten Sie dann die OK-Taste drei (3) Sekunden gedrückt. 2. Die Nachricht „Do you want to Delete this application from My Favorites? (Möchten Sie diese Anwendung aus Meine Favoriten löschen?)“...
  • Seite 70 Anhang Technische Daten Element Kategorie Technische Daten Projektor 0,2 Zoll WVGA, LED Anzeigegröße 24”~100” Projektionsabstand 0,64 – 2,66 m (38 Zoll bei 1 m) Objektiv F = 1,7, f = 5,5 mm Optischer Zoom Fest Lichtquellentyp RGB LED Lichtquellenlebenszeit Bis zu 30.000 Stunden (Normal) Anzeigefarben 1,07 Milliarden Farben...
  • Seite 71 Timing-Tabelle HDMI/USB-C-Video-Timing Horizontale Vertikale Pixeltaktfrequenz Timing Auflösung Frequenz (kHz) Frequenz (Hz) (MHz) 480i 720(1440) x 480 15,73 59,94 480p 720 x 480 31,47 59,94 576i 720(1440) x 576 15,63 576p 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25 720/60p 1280 x 720 74,25...
  • Seite 72 HDMI/USB-C – unterstütztes PC-Timing Bildwiederhol- Horizontale Pixeltaktfrequenz Auflösung frequenz (Hz) Frequenz (kHz) (MHz) 59,94 31,469 25,175 640 x 480 72,809 37,861 31,5 37,5 31,5 720 x 400 70,087 31,469 28,3221 56,250 35,156 60,317 37,879 800 x 600 72,188 48,077 46,875 49,5 60,004 48,363...
  • Seite 73 Unterstütztes 3D-Timing HDMI 3D (Blu-ray 3D mit Infoframe) Seitenverhältnis Bildwiederhol- Unterstützung Signal Auflösung (Pixel) frequenz (Hz) Frame Packing 16:9 23,98/24 1080p 1920 x 1080 16:9 50/59,94/60 720p 1280 x 720 Side-by-Side 16:9 50/59,94/60 1080i 1920 x 1080 Top/Bottom 16:9 23,98/24 1080p 1920 x 1080 16:9...
  • Seite 74 LED-Anzeigen Licht Beschreibung Grün Einschalten Bereitschaftsmodus Blinkt weiß Projektoraufladung Leuchtet weiß Akku ist voll geladen 74 74...
  • Seite 75 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Projektors auftreten könnten. Problem Lösungsvorschläge Der Projektor schaltet • Achten Sie darauf, dass das Netzkabel am Projektor sich nicht ein und der Steckdose angeschlossen ist. • Falls die Kühlung nicht abgeschlossen wurde, warten Sie bitte, bis der Vorgang beendet ist.
  • Seite 76 Problem Lösungsvorschläge Die Fernbedienung • Stellen Sie sicher, dass sich keine Hindernisse funktioniert nicht zwischen Fernbedienung und Projektor befindet. Der Abstand darf maximal 8 m betragen. • Die Batterien sind möglicherweise erschöpft. Prüfen und ersetzen Sie sie bei Bedarf. • Schalten Sie den Power Switch (Netzschalter) zum Projektor/System ist abgestürzt und reagiert Zurücksetzen des Geräts aus- und wieder ein.
  • Seite 77 • Stellen Sie sicher, dass der Projektor ausgeschaltet und das Netzkabel von der Steckdose getrennt ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Händler, wenn ein Teil des Projektors ersetzt werden muss. • Sprühen oder schütten Sie niemals direkt Flüssigkeiten auf das Gehäuse.
  • Seite 78 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
  • Seite 79 FCC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die FCC-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Der Endanwender muss bestimmte Bedienungsanweisungen einhalten, um die Vorschriften zur HF-Aussetzung zu erfüllen. Dieser Sender darf nicht gemeinsam mit jeglichen anderen Antennen oder Sendern installiert oder betrieben werden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt.
  • Seite 80 IC-Erklärung zur Strahlenbelastung Diese Ausrüstung erfüllt die IC RSS-102-Hochfrequenzbelastungsgrenzwerte, die für ein unbeaufsichtigtes Umfeld festgelegt wurden. Dieses Gerät sollte so installiert und betrieben werden, dass grundsätzlich ein minimaler Abstand von 20 cm zwischen Sender und menschlichem Körper verbleibt. Das Gerät für das Band 5150 bis 5825 MHz ist zur Reduzierung der Gefahr von Störungen bei mobilen Satellitensystemen, die denselben Kanal nutzen, nur für die Nutzung im Innenbereich vorgesehen.
  • Seite 81 RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Stoff...
  • Seite 82 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
  • Seite 83 Haftungsausschluss: Die ViewSonic® Corporation haftet nicht für technische oder inhaltliche Fehler sowie für Auslassungen dieser Dokumentation. Ferner übernimmt die ViewSonic Corporation keine Haftung für Folgeschäden, die durch Einsatz der Begleitmaterialien oder Nutzung und Leistung des Produktes entstehen. Im Zuge ständiger Qualitätsverbesserung behält sich die ViewSonic® Corporation vor, technische Daten des Produktes ohne Vorankündigung zu ändern.
  • Seite 84 Beachten Sie für technischen Support oder Produktservice die nachstehende Tabelle oder wenden Sie sich an Ihren Händler. Hinweis: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...
  • Seite 85 Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwertiges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederaufbereitete oder reparierte Teile oder Komponenten enthalten.
  • Seite 86 ͫ Betrieb außerhalb der Produktspezifikationen. ͫ Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter ungewöhnlichen Bedingungen. ͫ Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic® autorisierte Personen oder Institutionen. ͫ Jeglichen Schäden am Produkt aufgrund des Transports.
  • Seite 87 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
  • Seite 88 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
