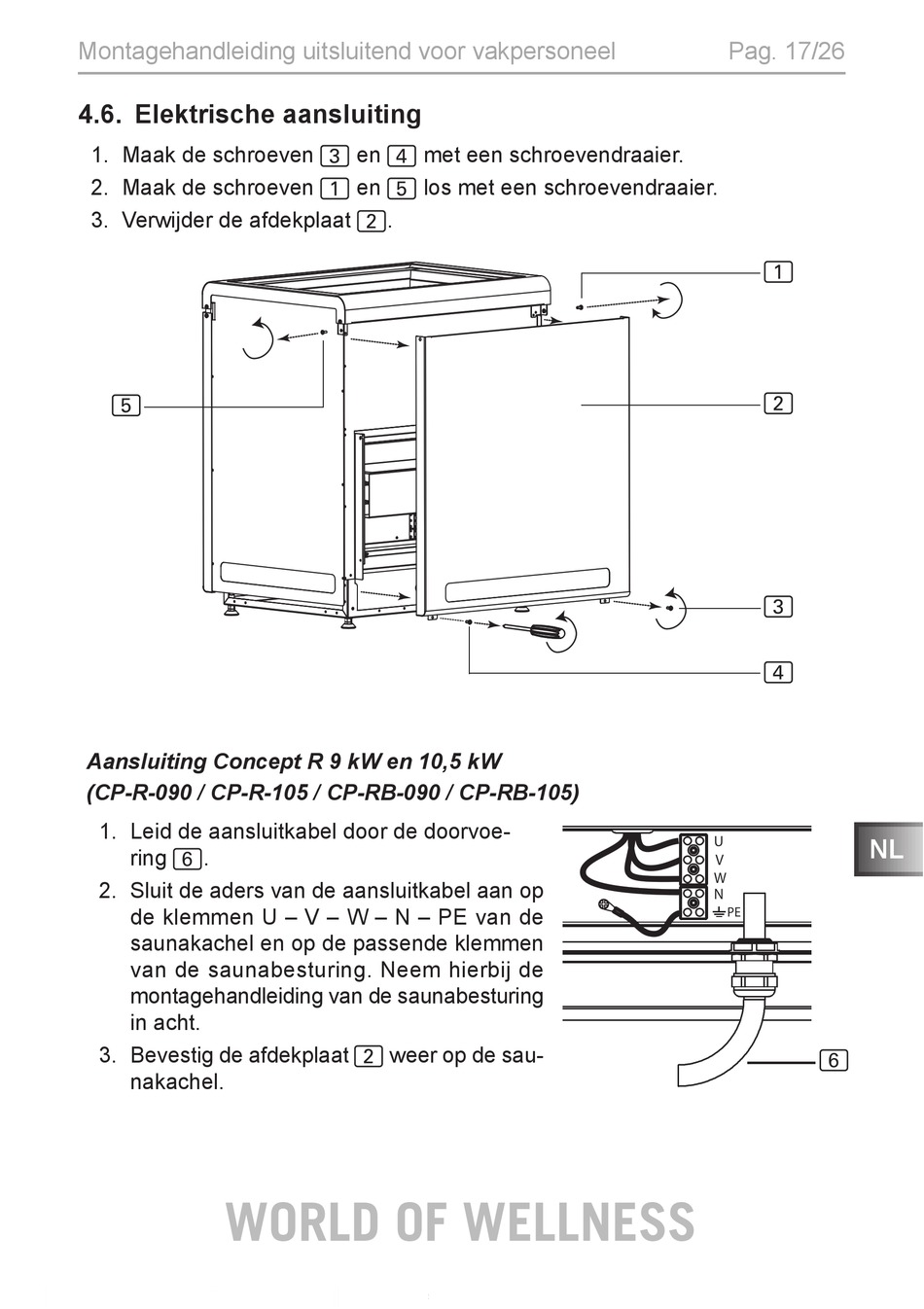

Montagehandleiding uitsluitend voor vakpersoneel

4.6. Elektrische aansluiting

1. Maak de schroeven 3 en 4 met een schroevendraaier.
2. Maak de schroeven 1 en 5 los met een schroevendraaier.
3. Verwijder de afdekplaat 2.
5
Aansluiting Concept R 9 kW en 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
1. Leid de aansluitkabel door de doorvoe-
ring 6.
2. Sluit de aders van de aansluitkabel aan op
de klemmen U – V – W – N – PE van de
saunakachel en op de passende klemmen
van de saunabesturing. Neem hierbij de
montagehandleiding van de saunabesturing
in acht.
3. Bevestig de afdekplaat 2 weer op de sau-
nakachel.
